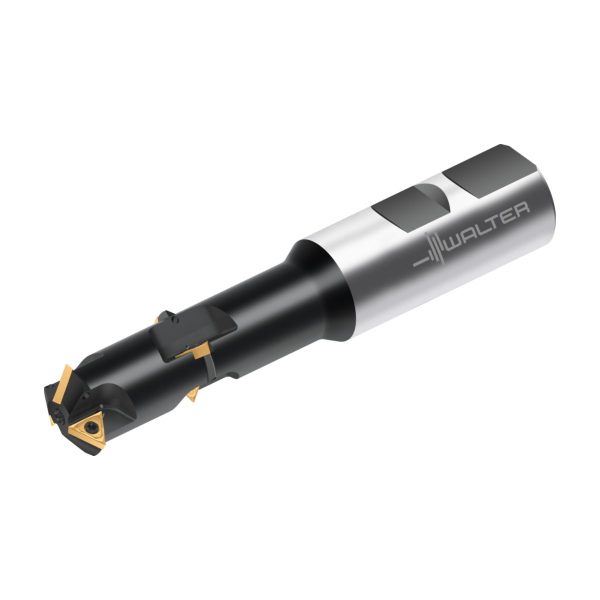

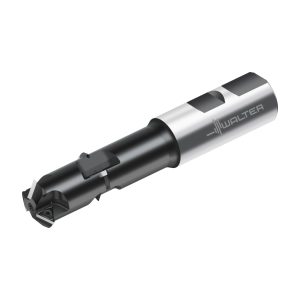

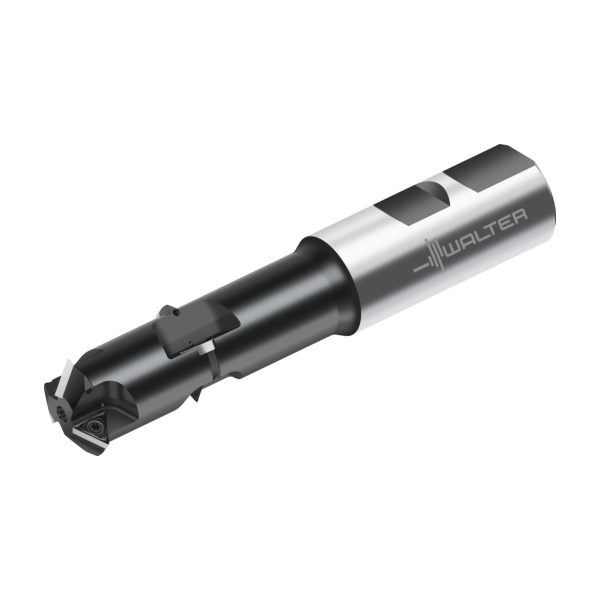

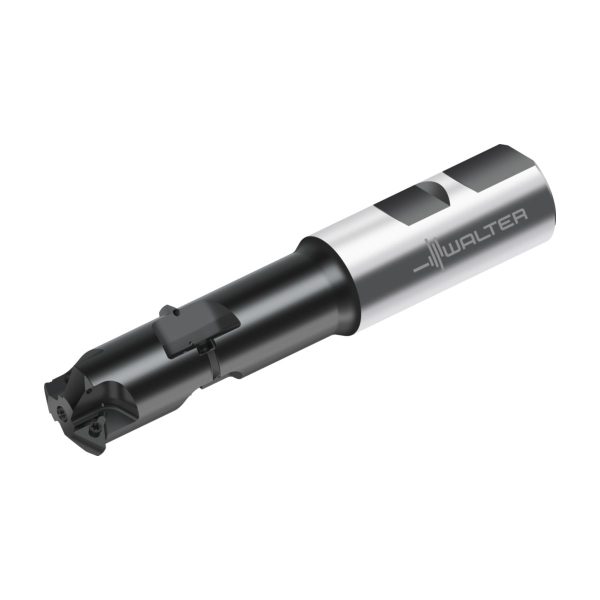

Freze de filetat cu plăcuțe amovibile – T2711-26-W25-3-09-2-32.7

Freze de filetat cu plăcuțe amovibile T2711.26-W26-3-09-2-32.7-T2711.26-W26-3-09-2-32.7-0835732730 Freze de filetat cu plăcuțe amovibile – T2711-20-W20-3-06-2-25.4
Freze de filetat cu plăcuțe amovibile T2711.31-W31-3-09-3-25.4-T2711.31-W31-3-09-3-25.4-0835733730 Freze de filetat cu plăcuțe amovibile – T2711-44-W40-3-14-3-33

3.388,45 lei fără TVA - 4.100,02 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7020618Familie produs: T2711 SKU: T2711-26-W25-3-09-2-32.7 UPC: 0835729730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,394 kg
Dimensiuni 140 × 32 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Număr de muchii așchietoare active, pe circumferință

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2711
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)21mm
A3
Diametrul corpului21mm
A5
Diametrul gâtului21mm
B2
Lungimea muchiei așchietoare, max.74mm
B3
Lungime în consolă74mm
B4
Lungime utilă68mm
B5
Cantitate rezerve de reascuțire134,6mm
B6
Lungime cap72,54mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă56mm
D11
Tip de frezăT
D31
Tip de filetUNC
D33
Număr de spire de filet per inch7
D6
Turație, maximă330001/min
D7
Masă (greutate)0,394kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level6
G15
Număr de plăcuțe amovibile poziția B6
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2711-26-W25-3-09-2-32.7
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC0902013R***02
J52
Codificare plăcuță așchietoare, poz. BTCGW 09 02 02
J6
Codificare plăcuță așchietoare, poz. BZYL10G2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.68mm
BD
Diametrul corpului21mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G2500h$06
CICT
Cutting item count6
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)26mm
DN
Diametrul gâtului21mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază77,6mm
LF
Lungime funcțională100,408mm
LU
Lungime utilă68mm
OAL
Cantitate rezerve de reascuțire134,6mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filetUNC
TSYC
Identificator imagineT2711-UN-W-2
WT
Masă (greutate)0,394kg
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de filetat cu plăcuțe amovibile T2711 • coadă DIN 1835 B • metric • ≤2xD • number of rings with inserts=2 • UNC 1.1/4-7

Descriere unealtă

Coadă conform DIN 1835 HB
Mai multe rânduri de muchii așchietoare pentru un timp de prelucrare mai scurt

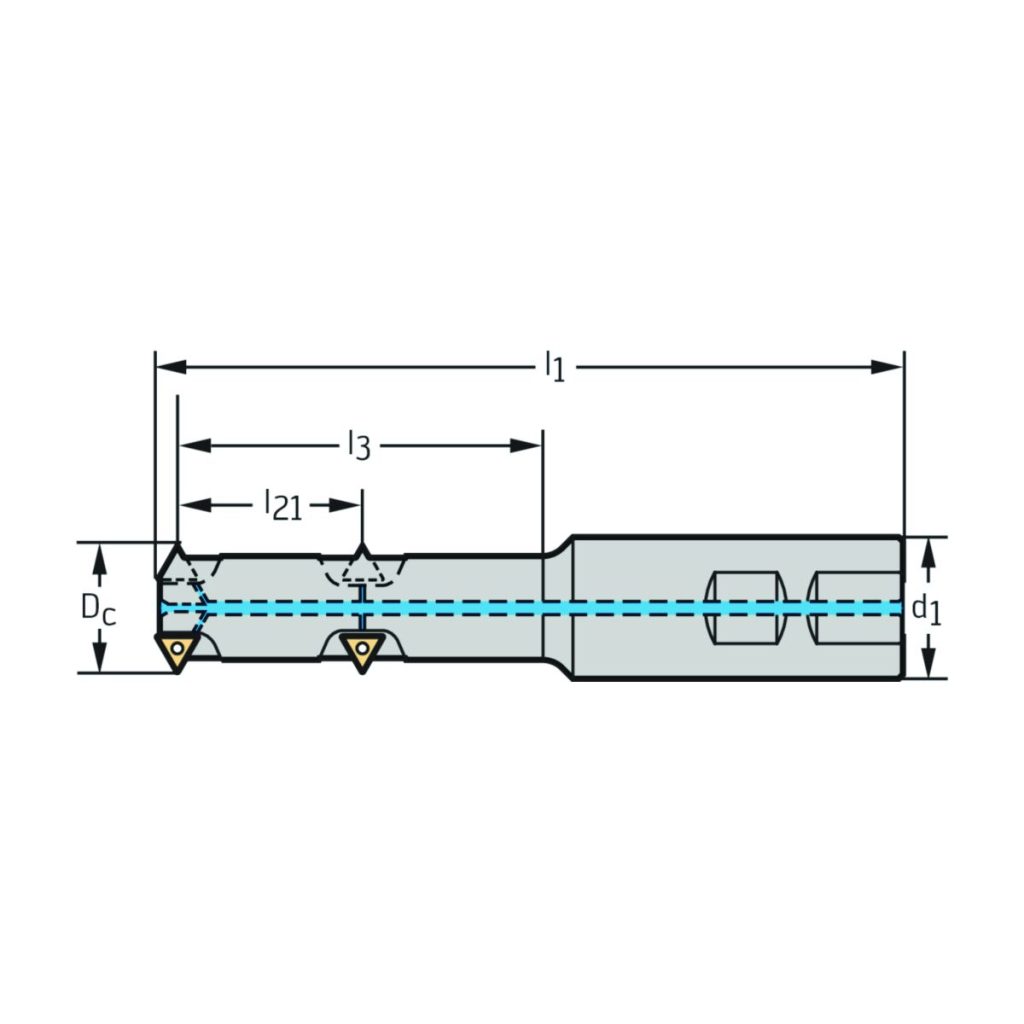

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile6
D<sub>c</sub>Diametrul muchiei așchietoare26mm
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>N</sub>Mărimea diametrului filetuluiUNC 1.1/4-7
l<sub>3</sub>Lungimea funcțională68mm
l<sub>1</sub>Lungimea totală135mm
CodificareCodificare sculăT2711-26-W25-3-09-2-32.7
l<sub>21</sub>Distanță între rândurile de dinți32,7mm
P<sub>max</sub>TPIP<sub>max</sub> G/țol7
TipPlăcuțe amovibile posibileP26300-09 ..
ZNumărul de dinți3
