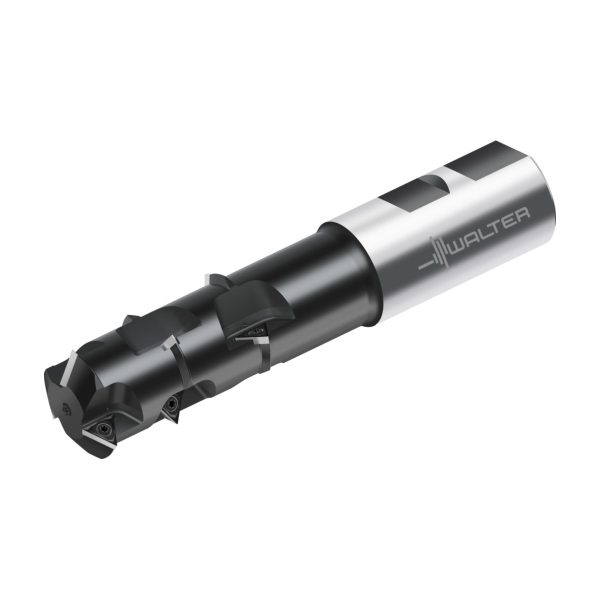

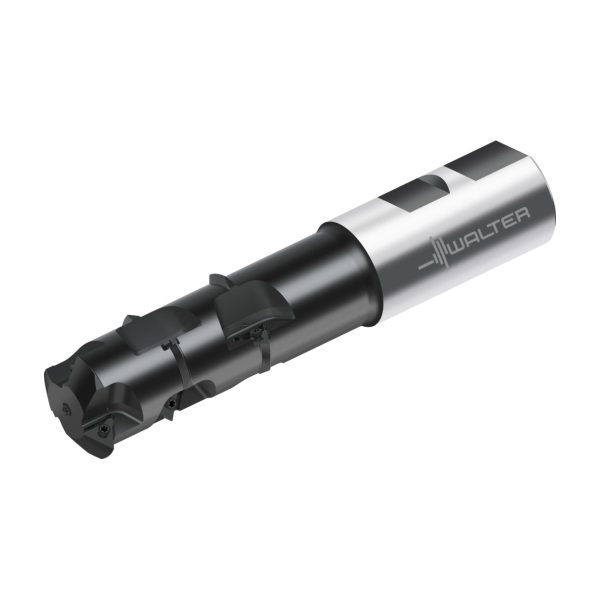

Freze de filetat cu plăcuțe amovibile – T2711-35-W32-3-11-3-27
5.438,65 lei fără TVA - 6.580,77 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,806 kg |
|---|---|
| Dimensiuni | 171 × 40 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametru muchie aşchietoare 1 (diametru nominal) | |
| Diametrul gâtului | |
| Masă (greutate) | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin frezare |
| group_name_7 | Freze de filetat cu plăcuţe amovibile T2711 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 28,9 | mm |
A3 | Diametrul corpului | 28,9 | mm |
A5 | Diametrul gâtului | 28,9 | mm |
B2 | Lungimea muchiei așchietoare, max. | 95 | mm |
B3 | Lungime în consolă | 95 | mm |
B4 | Lungime utilă | 89,5 | mm |
B5 | Cantitate rezerve de reascuțire | 160,35 | mm |
B6 | Lungime cap | 95,25 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 60 | mm |
D11 | Tip de freză | T | |
D31 | Tip de filet | M | |
D32 | Pasul filetului | 4,5 | mm |
D6 | Turație, maximă | 31000 | 1/min |
D7 | Masă (greutate) | 0,78 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 9 | |
G15 | Număr de plăcuțe amovibile poziția B | 9 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 2 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | T2711-35-W32-3-11-3-27 | |
J3 | Siglă companie | W | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$TC1102013R***02 | |
J52 | Codificare plăcuță așchietoare, poz. B | TCGW 11 02 02 | |
J6 | Codificare plăcuță așchietoare, poz. B | ZYL10G3200h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPR | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 89,5 | mm |
BD | Diametrul corpului | 28,9 | mm |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
CICT | Cutting item count | 9 | |
CXSC | Ieșire agent de lubrifiere/răcire | 2 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 35 | mm |
DN | Diametrul gâtului | 28,9 | mm |
HAND | Sensul de așchiere | R | |
IIC | Codare loc de separare plăcuță amovibilă | ||
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 99,35 | mm |
LF | Lungime funcțională | 121,75 | mm |
LU | Lungime utilă | 89,5 | mm |
OAL | Cantitate rezerve de reascuțire | 160,35 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
THFT | Tip de filet | M | |
TP | Pasul filetului | 4,5 | mm |
TSYC | Identificator imagine | T2711-M-W-3 | |
WT | Masă (greutate) | 0,78 | kg |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 3 |
Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1102-D67 WSM37GSKU: P26300-1102-D67 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-11005-D61 WSM37GSKU: P26300-11005-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1102-D61 WSM37GSKU: P26300-1102-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1101-D61 WSM37GSKU: P26300-1101-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-32 090SKU: C6-391.20-32 0902.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-32 080SKU: C8-391.20-32 0802.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-100SKU: AB044-H100-W32-1001.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-160SKU: AB044-H100-W32-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-110SKU: AB044-H63-W32-110942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-160SKU: AB044-H63-W32-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-100SKU: AB044-S40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-120SKU: AB044-S40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-100SKU: AB044-S50-W32-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-160SKU: AB044-S50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-100SKU: AB044-J40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-120SKU: AB044-J40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-160SKU: AB044-J40-W32-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-105SKU: AB044-J50-W32-1051.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-160SKU: AB044-J50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.63.079.32.EXSKU: A170M.0.63.079.32.EX3.886,28 lei fără TVA - 4.702,40 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.80.079.32.EXSKU: A170M.0.80.079.32.EX4.255,64 lei fără TVA - 5.149,32 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.085.32SKU: A170M.0.63.085.322.082,32 lei fără TVA - 2.519,61 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.80.085.32SKU: A170M.0.80.085.322.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS2061SKU: FS206127,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de filetat cu plăcuțe amovibile T2711 • coadă DIN 1835 B • metric • ≤2xD • number of rings with inserts=3 • M 42
Descriere unealtă
Coadă conform DIN 1835 HB
Mai multe rânduri de muchii așchietoare pentru un timp de prelucrare mai scurt
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 9 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 35 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| D<sub>N</sub> | Mărimea diametrului filetului | M 42 | |
| l<sub>3</sub> | Lungimea funcțională | 89,5 | mm |
| l<sub>1</sub> | Lungimea totală | 160 | mm |
| Codificare | Codificare sculă | T2711-35-W32-3-11-3-27 | |
| l<sub>21</sub> | Distanță între rândurile de dinți | 27 | mm |
| P<sub>max</sub> | P<sub>max</sub> | 4,5 | mm |
| Tip | Plăcuțe amovibile posibile | P26300-11 .. | |
| Z | Numărul de dinți | 3 |
