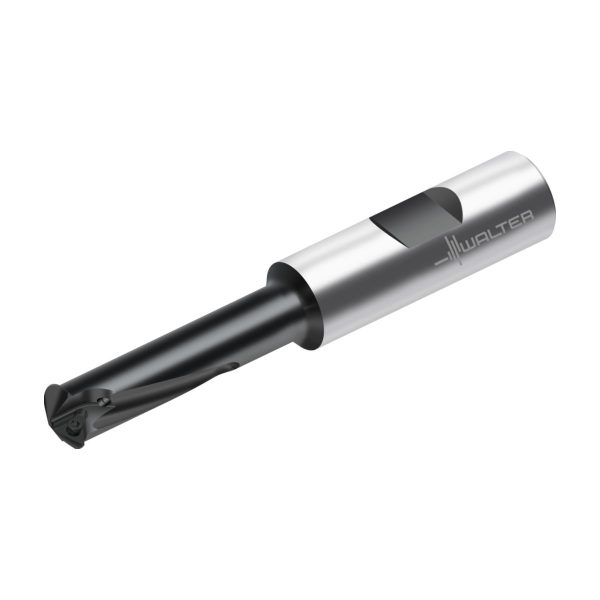

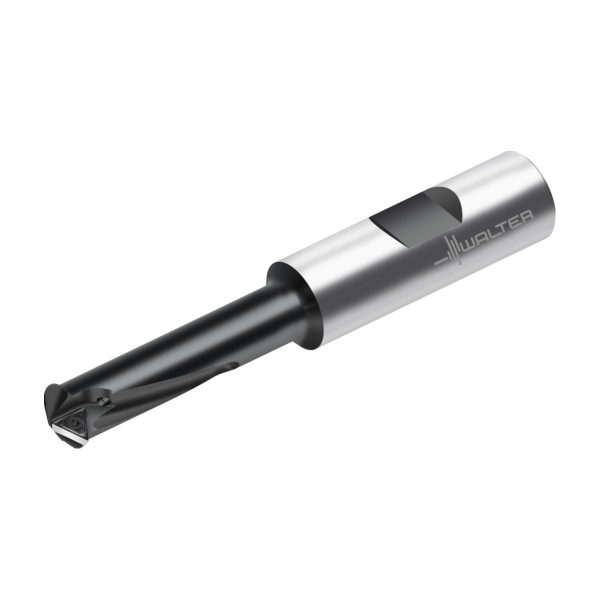

Freze de filetat cu plăcuțe amovibile – T2712-13-W16-1-06

Freze de filetat cu plăcuțe amovibile T2712-13-W16-1-06-T2712-13-W16-1-06-0641514730 Freze de filetat cu plăcuțe amovibile – T2712-19-W20-3-06
Freze de filetat cu plăcuțe amovibile T2712-35-W32-3-11-2-40.5-T2712-35-W32-3-11-2-40.5-0835726730 Freze de filetat cu plăcuțe amovibile – T2712-26-W25-3-09-2-32.7

1.814,67 lei fără TVA - 2.195,75 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7976724Familie produs: T2712 SKU: T2712-13-W16-1-06 UPC: 0641514730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,115 kg
Dimensiuni 106 × 27 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Masă (greutate)

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2712
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)10,3mm
A3
Diametrul corpului10,3mm
A5
Diametrul gâtului10,3mm
B2
Lungimea muchiei așchietoare, max.48mm
B3
Lungime în consolă48mm
B4
Lungime utilă43mm
B5
Cantitate rezerve de reascuțire100,365mm
B6
Lungime cap49,575mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă49mm
D11
Tip de frezăT
D31
Tip de filet0,625"
D32
Pasul filetului2mm
D33
Număr de spire de filet per inch12
D6
Turație, maximă400001/min
D7
Masă (greutate)0,102kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level1
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2712-13-W16-1-06
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC06T1013R***01
J52
Codare loc de separare plăcuță amovibilăTCGT06T102-FM2
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.43mm
BD
Diametrul corpului10,3mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count1
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)7,245mm
DN
Diametrul gâtului10,3mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază51,367mm
LF
Lungime funcțională74,719mm
LU
Lungime utilă43mm
OAL
Cantitate rezerve de reascuțire100,365mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filet0,625"
TP
Pasul filetului2mm
TSYC
Identificator imagineT2712-M-W-1
WT
Masă (greutate)0,102kg
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Freze de filetat cu plăcuțe amovibile T2712 • coadă DIN 1835 B • metric • ≤2,5xD • number of rings with inserts=1 • M 16

Descriere unealtă

Coadă conform DIN 1835 HB
Cu canal de șpan pentru filete perfect cilindrice
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
Adâncimea de filetare ≤ 2,5 × DN

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
D<sub>c</sub>Diametrul muchiei așchietoare13mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Mărimea diametrului filetuluiM 16
l<sub>3</sub>Lungimea funcțională43mm
l<sub>1</sub>Lungimea totală100mm
CodificareCodificare sculăT2712-13-W16-1-06
P<sub>max</sub>P<sub>max</sub>2mm
TipPlăcuțe amovibile posibileP26300-06 ..
ZNumărul de dinți1
