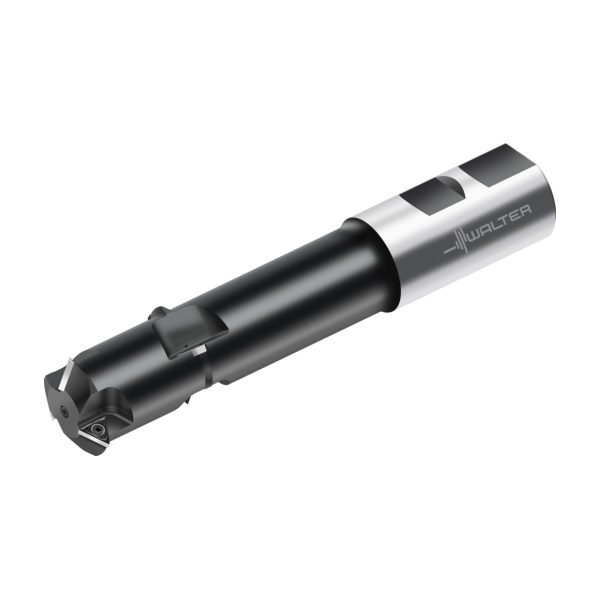

Freze de filetat cu plăcuțe amovibile – T2712-35-W32-3-11-2-40.5
4.898,00 lei fără TVA - 5.926,58 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,959 kg |
|---|---|
| Dimensiuni | 205 × 38 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametru muchie aşchietoare 1 (diametru nominal) | |
| Diametrul gâtului | |
| Masă (greutate) | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin frezare |
| group_name_7 | Freze de filetat cu plăcuţe amovibile T2712 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 28,9 | mm |
A3 | Diametrul corpului | 28,9 | mm |
A5 | Diametrul gâtului | 28,9 | mm |
B2 | Lungimea muchiei așchietoare, max. | 114 | mm |
B3 | Lungime în consolă | 114 | mm |
B4 | Lungime utilă | 110,5 | mm |
B5 | Cantitate rezerve de reascuțire | 180,35 | mm |
B6 | Lungime cap | 115,32 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 60 | mm |
D11 | Tip de freză | T | |
D31 | Tip de filet | M | |
D32 | Pasul filetului | 4,5 | mm |
D6 | Turație, maximă | 31000 | 1/min |
D7 | Masă (greutate) | 0,959 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 6 | |
G15 | Număr de plăcuțe amovibile poziția B | 6 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 2 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | T2712-35-W32-3-11-2-40.5 | |
J3 | Siglă companie | W | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$TC1102013R***02 | |
J52 | Codificare plăcuță așchietoare, poz. B | TCGW 11 02 02 | |
J6 | Codificare plăcuță așchietoare, poz. B | ZYL10G3200h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPR | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 81 | mm |
BD | Diametrul corpului | 28,9 | mm |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
CICT | Cutting item count | 6 | |
CXSC | Ieșire agent de lubrifiere/răcire | 2 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 35 | mm |
DN | Diametrul gâtului | 28,9 | mm |
HAND | Sensul de așchiere | R | |
IIC | Codare loc de separare plăcuță amovibilă | ||
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 119,35 | mm |
LF | Lungime funcțională | 141,75 | mm |
LU | Lungime utilă | 110,5 | mm |
OAL | Cantitate rezerve de reascuțire | 180,35 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
THFT | Tip de filet | M | |
TP | Pasul filetului | 4,5 | mm |
TSYC | Identificator imagine | T2712-M-W-2 | |
WT | Masă (greutate) | 0,959 | kg |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 3 |
Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1102-D67 WSM37GSKU: P26300-1102-D67 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-11005-D61 WSM37GSKU: P26300-11005-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1102-D61 WSM37GSKU: P26300-1102-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1101-D61 WSM37GSKU: P26300-1101-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-32 090SKU: C6-391.20-32 0902.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-32 080SKU: C8-391.20-32 0802.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-100SKU: AB044-H100-W32-1001.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-160SKU: AB044-H100-W32-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-110SKU: AB044-H63-W32-110942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-160SKU: AB044-H63-W32-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-100SKU: AB044-S40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-120SKU: AB044-S40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-100SKU: AB044-S50-W32-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-160SKU: AB044-S50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-100SKU: AB044-J40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-120SKU: AB044-J40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-160SKU: AB044-J40-W32-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-105SKU: AB044-J50-W32-1051.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-160SKU: AB044-J50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.63.079.32.EXSKU: A170M.0.63.079.32.EX3.886,28 lei fără TVA - 4.702,40 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.80.079.32.EXSKU: A170M.0.80.079.32.EX4.255,64 lei fără TVA - 5.149,32 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.085.32SKU: A170M.0.63.085.322.082,32 lei fără TVA - 2.519,61 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.80.085.32SKU: A170M.0.80.085.322.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS2061SKU: FS206127,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de filetat cu plăcuțe amovibile T2712 • coadă DIN 1835 B • metric • ≤2,5xD • number of rings with inserts=2 • M 42
Descriere unealtă
Coadă conform DIN 1835 HB
Mai multe rânduri de muchii așchietoare pentru un timp de prelucrare mai scurt
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire
Domenii de utilizare
Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
Adâncimea de filetare ≤ 2,5 × DN
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Adâncime maximă de așchiere | 81 | mm |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 6 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 35 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| D<sub>N</sub> | Mărimea diametrului filetului | M 42 | |
| l<sub>3</sub> | Lungimea funcțională | 110,5 | mm |
| l<sub>1</sub> | Lungimea totală | 180 | mm |
| Codificare | Codificare sculă | T2712-35-W32-3-11-2-40.5 | |
| l<sub>21</sub> | Distanță între rândurile de dinți | 40,5 | mm |
| P<sub>max</sub> | P<sub>max</sub> | 4,5 | mm |
| Tip | Plăcuțe amovibile posibile | P26300-11 .. | |
| Z | Numărul de dinți | 3 |
