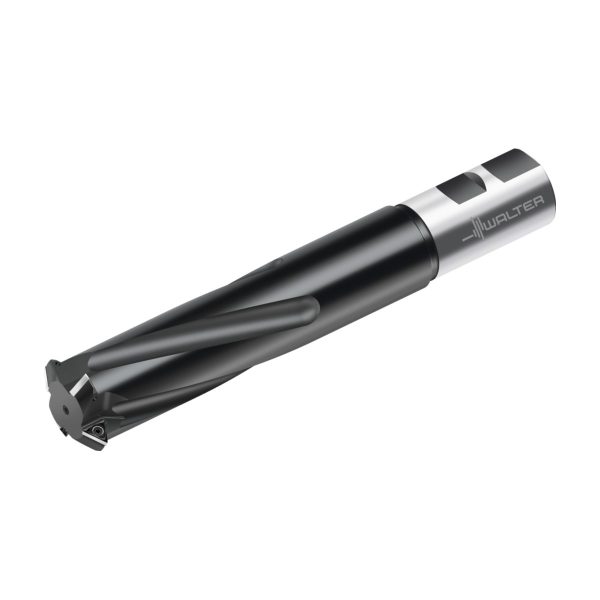

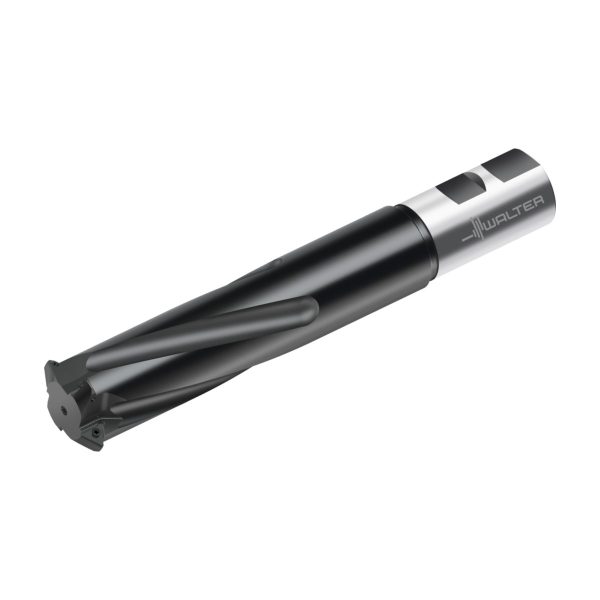

Freze de filetat cu plăcuțe amovibile – T2713-52-W40-4-14

Freze de filetat cu plăcuțe amovibile T2713-29-W32-3-09-T2713-29-W32-3-09-0835727730 Freze de filetat cu plăcuțe amovibile – T2713-44-W40-3-14
Freze de filetat cu plăcuțe amovibile T2713-29-W32-3-09-T2713-29-W32-3-09-0835727730 Freze de filetat cu plăcuțe amovibile – T2713-29-W32-3-09

6.204,13 lei fără TVA - 7.507,00 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7493805Familie produs: T2713 SKU: T2713-52-W40-4-14 UPC: 0923751730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,809 kg
Dimensiuni 293 × 48 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Masă (greutate)

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2713
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)43,4mm
A3
Diametrul corpului43,4mm
A5
Diametrul gâtului43,4mm
B2
Lungimea muchiei așchietoare, max.203mm
B3
Lungime în consolă203mm
B4
Lungime utilă199mm
B5
Cantitate rezerve de reascuțire280,7mm
B6
Lungime cap209,7mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă70mm
D11
Tip de frezăT
D31
Tip de filet2.75"
D32
Pasul filetului6mm
D33
Număr de spire de filet per inch4
D6
Turație, maximă200001/min
D7
Masă (greutate)2,748kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2713-52-W40-4-14
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC1403013R***04
J52
Codare loc de separare plăcuță amovibilăTCGT 14 03 04
J6
Codare loc de separare pe partea mașiniiZYL10G4000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.199mm
BD
Diametrul corpului43,4mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G4000h$06
CICT
Cutting item count4
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)52mm
DN
Diametrul gâtului43,4mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază209,7mm
LF
Lungime funcțională237,503mm
LU
Lungime utilă199mm
OAL
Cantitate rezerve de reascuțire280,7mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filet2.75"
TP
Pasul filetului6mm
TSYC
Identificator imagineT2713-M-W-1
WT
Masă (greutate)2,748kg
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de filetat cu plăcuțe amovibile T2713 • coadă DIN 1835 B • metric • ≤3xD • number of rings with inserts=1 • 2.75″

Descriere unealtă

Coadă conform DIN 1835 HB
Cu canal de șpan pentru filete perfect cilindrice
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire

Domenii de utilizare

Sistem modular de adaptoare Walter CaptoTM
Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile4
D<sub>c</sub>Diametrul muchiei așchietoare52mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>N</sub>Mărimea diametrului filetuluiM 64
l<sub>3</sub>Lungimea funcțională199mm
l<sub>1</sub>Lungimea totală281mm
CodificareCodificare sculăT2713-52-W40-4-14
P<sub>max</sub>P<sub>max</sub>6mm
TipPlăcuțe amovibile posibileP26300-14 ..
ZNumărul de dinți4
