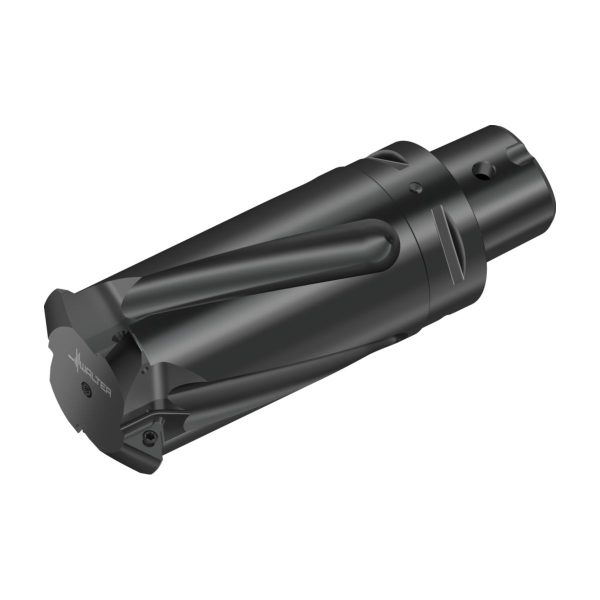

Freze de filetat cu plăcuțe amovibile – T2713-60-C5-4-14
6.172,01 lei fără TVA - 7.468,13 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,830 kg |
|---|---|
| Dimensiuni | 170 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametru muchie aşchietoare 1 (diametru nominal) | |
| Diametrul gâtului | |
| Masă (greutate) | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin frezare |
| group_name_7 | Freze de filetat cu plăcuţe amovibile T2713 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 51,4 | mm |
A3 | Diametrul corpului | 51,4 | mm |
A5 | Diametrul gâtului | 51,4 | mm |
B2 | Lungimea muchiei așchietoare, max. | 115 | mm |
B3 | Lungime în consolă | 115 | mm |
B4 | Lungime utilă | 115 | mm |
B5 | Cantitate rezerve de reascuțire | 151,7 | mm |
B6 | Lungime cap | 121,7 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 500 | |
C3 | Diametru de prindere, pe partea mașinii | 50 | mm |
C4 | Lungime coadă | 30 | mm |
D11 | Tip de freză | T | |
D31 | Tip de filet | 3.00" | |
D32 | Pasul filetului | 6 | mm |
D33 | Număr de spire de filet per inch | 4 | |
D6 | Turație, maximă | 17000 | 1/min |
D7 | Masă (greutate) | 1,758 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G15 | Număr de plăcuțe amovibile poziția B | 4 | |
H21 | Intrare agent de lubrifiere/răcire | 3 | |
H22 | Ieșire agent de lubrifiere/răcire | 2 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | T2713-60-C5-4-14 | |
J3 | Siglă companie | W | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$TC1403013R***04 | |
J52 | Codificare plăcuță așchietoare, poz. B | TCGT 14 03 04 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPR | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 115 | mm |
BD | Diametrul corpului | 51,4 | mm |
CCMS | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
CICT | Cutting item count | 4 | |
CXSC | Ieșire agent de lubrifiere/răcire | 2 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 60 | mm |
DN | Diametrul gâtului | 51,4 | mm |
HAND | Sensul de așchiere | R | |
IIC | Codare loc de separare plăcuță amovibilă | ||
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 121,7 | mm |
LF | Lungime funcțională | 118,503 | mm |
LU | Lungime utilă | 115 | mm |
OAL | Cantitate rezerve de reascuțire | 151,7 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
THFT | Tip de filet | 3.00" | |
TP | Pasul filetului | 6 | mm |
TSYC | Identificator imagine | T2713-M-C-1 | |
WT | Masă (greutate) | 1,758 | kg |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-14005-D67 WSM37GSKU: P26300-14005-D67 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA- Plăcuțe de frezare filete – G (BSP) – P26310-14G11-D61 WSM37GSKU: P26310-14G11-D61 WSM37G178,79 lei fără TVA - 216,34 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-14005-D61 WSM37GSKU: P26300-14005-D61 WSM37G204,48 lei fără TVA - 247,42 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1401-D67 WSM37GSKU: P26300-1401-D67 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1402-D67 WSM37GSKU: P26300-1402-D67 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1404-D67 WSM37GSKU: P26300-1404-D67 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1404-D61 WSM37GSKU: P26300-1404-D61 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1402-D61 WSM37GSKU: P26300-1402-D61 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Plăcuțe de frezare filete – M, MF, UNC, UNF, UN – P26300-1401-D61 WSM37GSKU: P26300-1401-D61 WSM37G232,86 lei fără TVA - 281,76 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C5-050-100SKU: HA10-C5-050-1003.714,98 lei fără TVA - 4.495,13 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C5-050-090SKU: HA06-C5-050-0903.340,27 lei fără TVA - 4.041,73 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 040SKU: C5-390B.140-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 080SKU: C5-390B.140-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 030SKU: C5-390B.140-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 070SKU: C5-390B.140-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 040SKU: C5-390B.58-50 0402.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 080SKU: C5-390B.58-50 0802.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 080SKU: C5-A390B.45-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 050SKU: C5-390B.55-40 0502.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 090SKU: C5-390B.55-40 0902.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 040SKU: C5-A390B.45-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 030SKU: C5-A390B.45-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 070SKU: C5-A390B.45-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390.540-50 030ASKU: C5-390.540-50 030A3.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.540-40 050SKU: C5-390B.540-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.558-50 040SKU: C5-390B.558-50 0403.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.555-40 050SKU: C5-390B.555-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Prelungitor – C5-391.01-50 050SKU: C5-391.01-50 0502.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 080ASKU: C5-391.01-50 080A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 100ASKU: C5-391.01-50 100A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 110ASKU: C6-391.02-50 110A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 080ASKU: C6-391.02-50 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 080BSKU: C8-391.02-50 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 045ASKU: C8-391.02-50 045A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 050ASKU: C6-391.02-50 050A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Sisteme de prindere – C5-RC2085-6464SKU: C5-RC2085-64646.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere – C5-RC2090-32048ASKU: C5-RC2090-32048A8.800,33 lei fără TVA - 10.648,40 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-00085MSKU: C5-RC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-00085MSKU: C5-LC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-00075MSKU: C5-RC2060-00075M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-00085MSKU: C5-LC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-53040MSKU: C5-LC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-53040MSKU: C5-LC2050-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-43040MSKU: C5-RC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2060-43040MSKU: C5-LC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-00085MSKU: C5-RC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-53030MSKU: C5-RC2050-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53040MSKU: C5-RC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-12024-50SKU: C5-NC2000-12024-506.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53030MSKU: C5-RC2040-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-14024-60SKU: C5-NC2000-14024-606.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Cheie – FS1484SKU: FS1484138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2013SKU: FS201352,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1457SKU: FS145727,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de filetat cu plăcuțe amovibile T2713 • Walter CaptoTM ISO 26623 • metric • ≤3xD • number of rings with inserts=1 • 3.00″
Descriere unealtă
Cu canal de șpan pentru filete perfect cilindrice
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire
Domenii de utilizare
Adâncimea de filetare ≤ 3 × DN
Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 4 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 60 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 50 | mm |
| D<sub>N</sub> | Mărimea diametrului filetului | M 72 | |
| l<sub>3</sub> | Lungimea funcțională | 115 | mm |
| l<sub>1</sub> | Lungimea totală | 152 | mm |
| Codificare | Codificare sculă | T2713-60-C5-4-14 | |
| P<sub>max</sub> | P<sub>max</sub> | 6 | mm |
| Tip | Plăcuțe amovibile posibile | P26300-14 .. | |
| Z | Numărul de dinți | 4 |
