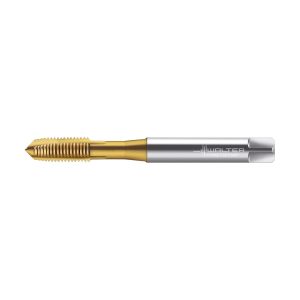

TC216-UNC8-C0-WY80AA - Tarozi din HSS-E pentru mașini - imagine 1
TC216-UNC8-C0-WY80AA - Tarozi din HSS-E pentru mașini - imagine 2

TC216-UNC8-C0-WY80AA – Tarozi din HSS-E pentru mașini

TC216-M14-L0-WY80AA – Tarozi din HSS-E pentru mașini
TC216-UNC1/2-L0-WY80AA – Tarozi din HSS-E pentru mașini

95,90 lei fără TVA - 116,04 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7305278Familie produs: TC216 SKU: TC216-UNC8-C0-WY80AA EAN: 4042446283810 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d1Diametrul de îmbinare4,5mm
l1Lungimea funcțională63mm
l9lungime pătrat de antrenare6mm
l3Lungime utilă21mm
NNumărul de canale3
CodificareCodificare sculăTC216-UNC8-C0-WY80AA
DNDimensiunea filetului4,166mm
DN-PDimensiunea filetuluiUNC #8-32
LcLungimea firului12mm
Lățimea de prindereLățimea de prindere3,4mm

Descriere

Tarozi din HSS-E pentru mașini TC216 • Perform • ≤3,5xD • UNC/2B • DIN 371 • adecvat pentru găuri străpunse • WY80AA • UNC #8-32 • P=32

Descriere unealtă

Tarozi din HSS-E TC216 Perform
Adâncimea de filetare 3,5 × DN

Domenii de utilizare

Utilizare universală
Tarod pentru gaură străpunsă

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Flexibilitate datorită domeniului larg de utilizare pentru diferite materiale

Informații suplimentare

Greutate 0,008 kg
Dimensiuni 81 × 10 mm
Domeniu de utilizare

Aplicație principală

, , ,

Tip de filet

Lungime utilă

Diametrul nominal al filetului, inch

Tip unealtă

group_name_2

group_name_7

DenumireDescriereValoareUnitate
A1
Tip de filet4,166mm
A21
Diametrul nominal al filetului, metric4,166mm
A22
Diametrul nominal al filetului, inch0,164inch
A23
Număr de fileteUNC #8-32
A25
Codificare filet, exteriorUNC #8-32
A4
Număr de spire de filet per inch32
A5
Clasă de toleranță a filetului2B
A6
Diametru con de atac3,33mm
A9
Diametrul gâtului2,78mm
B1
Lungimea filetului12mm
B2
Lungime utilă21mm
B3
Cantitate rezerve de reascuțiremmmm
B8
Lungimea conului de atac3,57mm
B8
Lungimea canalului de prindere19,6mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii45
C3
Diametru de prindere, pe partea mașinii4,5mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă21mm
D1
Număr de muchii așchietoare3
D2
Sens eliceN
D3
Unghiul elicei0°
D7
Masă (greutate)0,006kg
F1
Sensul de așchiereR
G3
Formă de con de atacB
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWY80AA
H4
Execuția sculeiS
H5
Acoperire/suprafațăTIN
J1
StandardDIN 371
J21
Număr articolTC216-UNC8-C0-WY80AA
J22
Număr articol277
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21F4500h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă43,68mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F4500h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii45
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei0°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7°
GRADE
Denumire sort de la producătorWY80AA
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere19,6mm
LF
Lungime funcțională63mm
LS
Lungime coadă21mm
LSC
Lungime gaură de fixare21mm
LU
Lungime utilă21mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire64,68mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 371
TCTR
Clasă de toleranță a filetului2B
TD
Diametrul nominal al filetului, metric4,166mm
TDZ
Număr de filete8
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNC
THL
Lungimea filetului12mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch32
TSYC
Identificator imagineTC216-UNC-C0
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,006kg
XYWD
xyw plane distance-63mm
YZWD
yzw plane distance0mm
