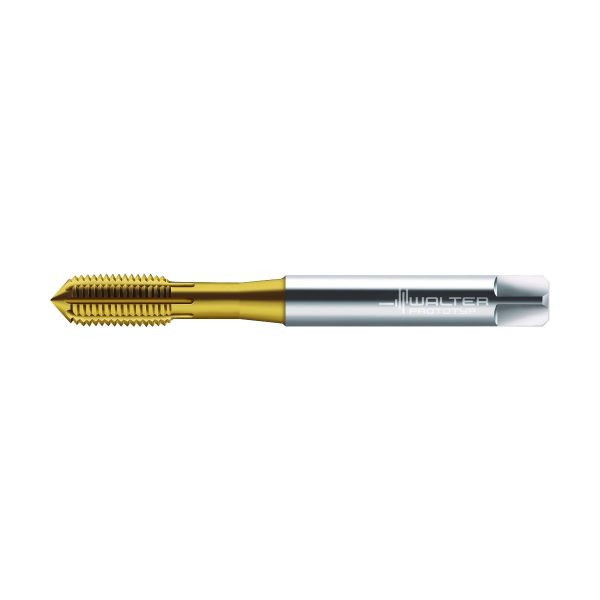

Tarozi de deformare din HSS-E pentru mașini - TC410-M3.5-E6-WY80AD - imagine 1

Tarozi de deformare din HSS-E pentru mașini – TC410-M3.5-E6-WY80AD

Tarozi de deformare din HSS-E pentru mașini – TC410-M3-E6-WY80AD
Tarozi de deformare din HSS-E pentru mașini – TC410-M4-E6-WY80AD

327,07 lei fără TVA - 395,75 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7427557Familie produs: TC410 SKU: TC410-M3.5-E6-WY80AD EAN: 4042446289959 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,010 kg
Dimensiuni 81 × 10 mm
Domeniu de utilizare

Aplicație principală

, ,

Tip de filet

Codificare filet, exterior

Cantitate rezerve de reascuţire

Tip unealtă

Aplicație secundară

,

group_name_2

Filetare prin deformare plastică
group_name_7

Tarozi deformare HSS-E (-PM) pentru maşini ISO3/6G
DenumireDescriereValoareUnitate
A1
Tip de filet3,5mm
A21
Diametrul nominal al filetului, metric3,5mm
A25
Codificare filet, exteriorM 3.5
A3
Pasul filetului6GXmm
A5
Clasă de toleranță a filetului6GX
A6
Diametru con de atac3,25mm
A9
Diametrul gâtului2,72mm
B1
Lungimea filetului11mm
B2
Lungime utilă20mm
B3
Cantitate rezerve de reascuțire57,64mm
B4
Lungimea conului de atac1,8mm
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii40
C3
Diametru de prindere, pe partea mașinii4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă21mm
D1
Număr de muchii așchietoare4
D7
Masă (greutate)0,007kg
F1
Sensul de așchiereR
G21
Tipul de sculă4
G3
Formă de con de atacC
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
H5
Acoperire/suprafațăTIN
J1
StandardDIN 2174
J21
Număr articolTC410-M3.5-E6-WY80AD
J22
Codificare produs6791
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21F4000h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Procedee de prelucrareDIN4000-80
OVERHANG_LENGTH
Lungime în consolă36,64mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F4000h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii40
DN
Diametrul gâtuluimmmm
FMT
Form type machine sideEXT
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorWY80AD
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională56mm
LS
Lungime coadă21mm
LSC
Lungime gaură de fixare21mm
LU
Lungime utilă20mm
NOF
Număr de muchii așchietoare4
OAL
Cantitate rezerve de reascuțire57,64mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 2174
TCTR
Clasă de toleranță a filetului6GX
TD
Diametrul nominal al filetului, metric3,5mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului11mm
THSTS
Thread starts1
TP
Pasul filetului0,6mm
TSYC
Identificator imagineTC410-M-E6
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă4
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,007kg
XYWD
xyw plane distance-56mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi de deformare din HSS-E pentru mașini TC410 • Advance • ≤3,5xD • M/6GX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WY80AD • M 3.5 • P=0,6mm

Descriere unealtă

Tarozi din HSS-E TC410 Advance universal
Geometrie nouă și o foarte bună calitate a suprafeței
Cuplu redus și durabilitate mai mare
Pentru mărimi de loturi mici până la medii

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Adâncime de filetare de până la 3,5 × DN
Grupe de materiale ISO P, M, K și N
Toate materialele maleabile
Domenii de utilizare: Industria constructoare de mașini, industria auto și energetică ș.a.

Avantajele Dvs.

Utilizare universală
Rentabil și la mărimi de loturi mici și medii
Utilizabil în toate materialele deformabile plastic
Cuplu redus și durabilitate mare prin noua geometrie și prin tratament post-acoperire

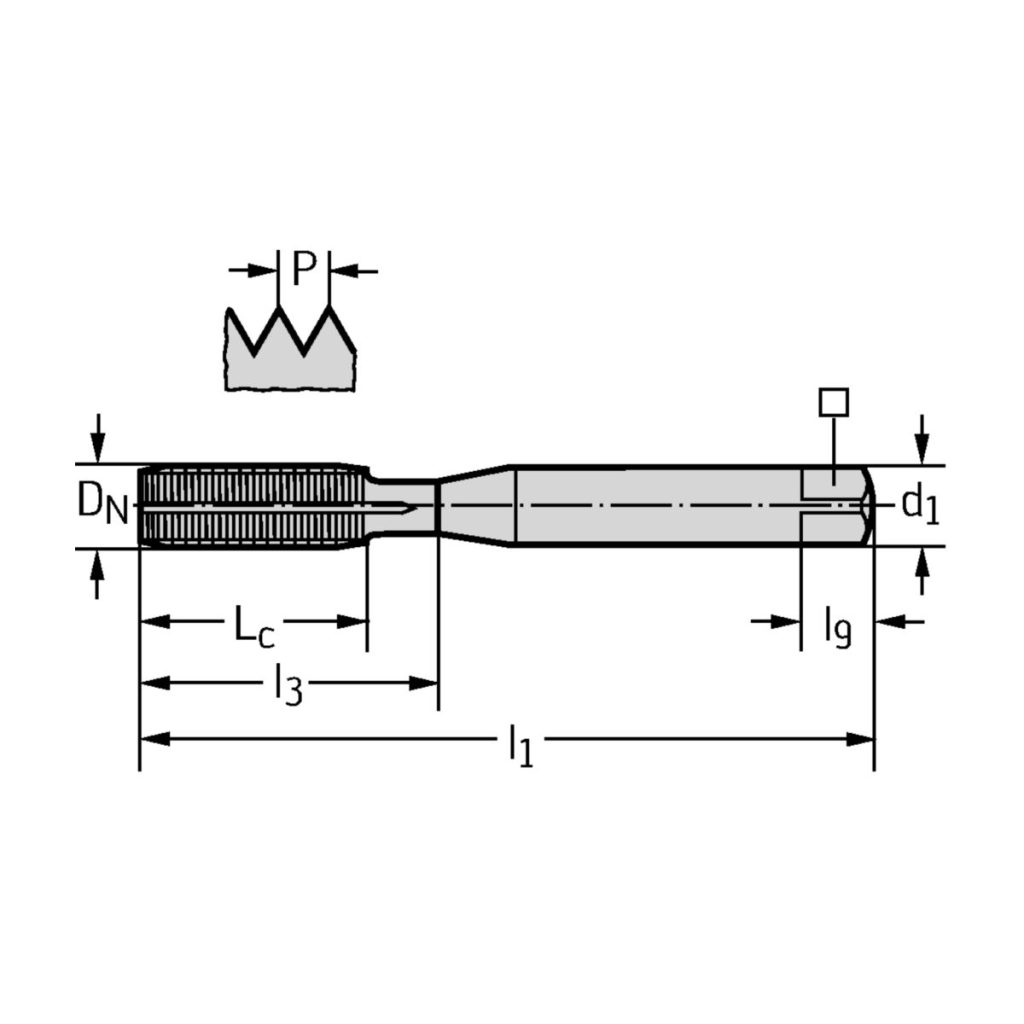

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare4mm
l<sub>1</sub>Lungimea funcțională56mm
l<sub>9</sub>lungime pătrat de antrenare6mm
l<sub>3</sub>Lungime utilă20mm
NNumărul de canale4
CodificareCodificare sculăTC410-M3.5-E6-WY80AD
D<sub>N</sub>Dimensiunea filetuluiM 3.5
L<sub>c</sub>Lungimea firului11mm
PPasul filetului0,6mm
Lățimea de prindereLățimea de prindere3mm
