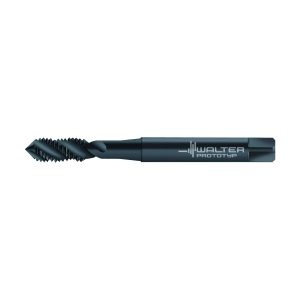

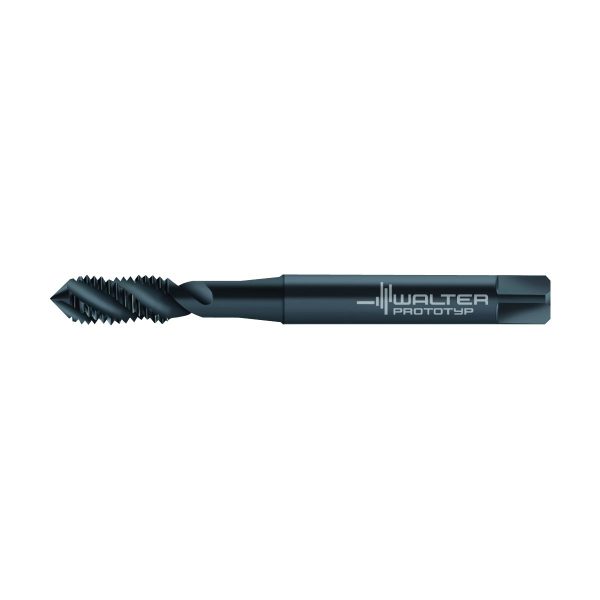

Tarozi din HSS-E pentru mașini – TD117-M3.5-C0-WY80FC

Tarozi din HSS-E pentru mașini TD117-M8-C0-AA-BOW-TD117-M8-C0-AA-BOW-4063467218087 Tarozi din HSS-E pentru mașini – TD117-M3-C0-WY80FC
Tarozi din HSS-E pentru mașini TD117-M8-C0-AA-BOW-TD117-M8-C0-AA-BOW-4063467218087 Tarozi din HSS-E pentru mașini – TD117-M4-C0-WY80FC

202,88 lei fără TVA - 245,48 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 8590085Familie produs: TD117 SKU: TD117-M3.5-C0-WY80FC EAN: 4063466140815 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,006 kg
Dimensiuni 80 × 10 mm
Domeniu de utilizare

Aplicație principală

, , ,

Tip de filet

Codificare filet, exterior

Lungime coadă

Tip unealtă

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) ISO2/6H
DenumireDescriereValoareUnitate
A1
Tip de filet3,5mm
A21
Diametrul nominal al filetului, metric3,5mm
A25
Codificare filet, exteriorM 3.5
A3
Pasul filetului6HXmm
A5
Clasă de toleranță a filetului6HX
A6
Diametru con de atac2,87mm
A9
Diametrul gâtului2,7mm
B1
Lungimea filetului6,5mm
B2
Lungime utilă20mm
B3
Cantitate rezerve de reascuțire57,45mm
B4
Lungimea conului de atac1,35mm
B8
Lungimea canalului de prinderemmmm
C11
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii40
C3
Diametru de prindere, pe partea mașinii4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă21mm
D1
Număr de muchii așchietoare3
D2
Sens eliceR
D3
Unghiul elicei40°
D7
Masă (greutate)0,004kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWY80FC
H4
Execuția sculeiS
H5
Acoperire/suprafațăVaporisiert
J1
StandardDIN 371
J21
Număr articolTD117-M3.5-C0-WY80FC
J22
Codificare produs8411
J3
Siglă companieW
J6
Siglă companieZYL21F4000h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă36,45mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F4000h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăVaporisiert
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii40
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorWY80FC
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere17mm
LF
Lungime funcțională56mm
LS
Lungime coadă21mm
LSC
Lungime gaură de fixare21mm
LU
Lungime utilă20mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire57,45mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 371
TCTR
Clasă de toleranță a filetului6HX
TD
Diametrul nominal al filetului, metric3,5mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului6,5mm
THSTS
Thread starts1
TP
Pasul filetului0,6mm
TSYC
Identificator imagineTD117-M-C0
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2,5
WT
Masă (greutate)0,004kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini TD117 • Advance • ≤xD/° • adecvat pentru găuri străpunse • WY80FC

Descriere unealtă

Tarozi din HSS-E pentru gaură înfundată
Sorturi: WY80FC, WY80RG și WY80AA
Toleranțe: 6HX, 6GX și 6Hmod
Variantă: extra-lung
Forme de conuri de atac: C și E
Metric: M1,6–M42
Filete metrice cu pas fin: M4×0,5–M30×2
Metric: M3–M20 (DIN/ANSI)
Filet de inserție: EGM10–EGM16

Domenii de utilizare

Domeniul de utilizare: Inginerie mecanică generală
Filetare în gaură înfundată până la 2,5 × DN
Adecvate pentru materiale ISO P, M, K și N

Avantajele Dvs.

Producție fiabilă de filete
Utilizare universală pentru o varietate mare de materiale
Reducerea costurilor cu sculele și costurilor de depozitare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare4mm
l<sub>1</sub>Lungimea funcțională56mm
l<sub>9</sub>lungime pătrat de antrenare6mm
l<sub>3</sub>Lungime utilă20mm
NNumărul de canale3
CodificareCodificare sculăTD117-M3.5-C0-WY80FC
D<sub>N</sub>Dimensiunea filetuluiM 3.5
L<sub>c</sub>Lungimea firului6,5mm
PPasul filetului0,6mm
Lățimea de prindereLățimea de prindere3mm
