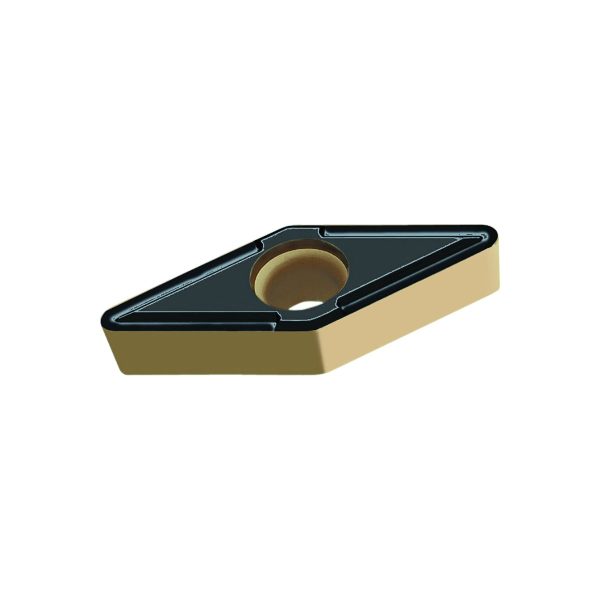

VBMT160404-PS5 WSM10 – Inserții de strunjire Rombice pozitive de 35°
99,76 lei fără TVA - 120,71 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
99,76 lei
Preț/set RON
997,56 lei
Preț/bucată EUR
19,37 €
Preț/set EUR
193,70 €
- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 0.3–2.0 mm | |
| f | Rata de avans | 0.08–0.20 mm | |
| l | Lungimea muchiei așchietoare | 16,61 | mm |
| Codificare | Denumire | VBMT160404-PS5 WSM10 | |
| r | Rază | 0,4 | mm |
Descriere
Inserții de strunjire Rombice pozitive de 35° VBMT …-PS5 • Tiger·tec® • WSM10 • r=0,4mm
Informații suplimentare
| Greutate | 0,121 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 5 | ° |
A2 | Unghi de așezare normal, muchie principală | 5 | ° |
B1 | Lungimea muchiei așchietoare | 16,606 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 4,762 | mm |
D1 | Rază la colț | 0,4 | mm |
D7 | Unghi de degajare | 12 | ° |
D75 | Masă (greutate) | 0,011 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 4,762 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 4,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM10 | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | VBMT160404 | |
J21 | Număr articol | VBMT160404-PS5 WSM10 | |
J22 | Codificare produs | 545 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 | |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 5 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | PS5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 2 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 4,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WSM10 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 9,525 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$VB1604043NB$$04 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 16,606 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 16 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | VBMT-PS5 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,011 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
