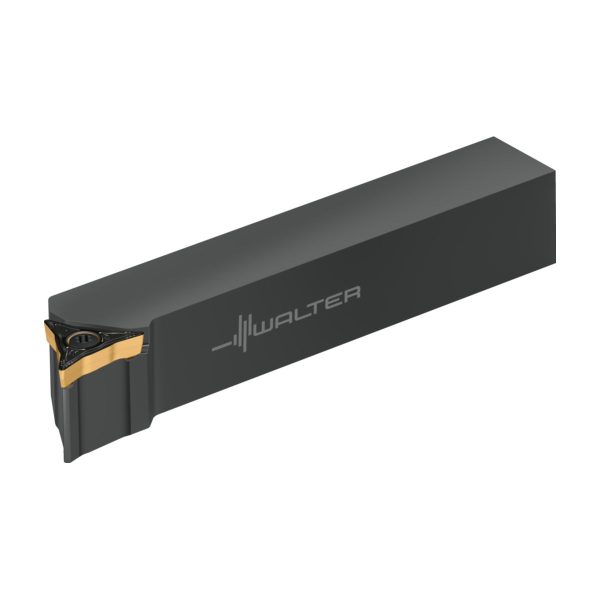

Sculă cu coadă – sistem de strunjire de copiere – W1011-3232R-WL25

Sculă cu coadă – sistem de strunjire de copiere W1011-2525R-WL25BOW-W1011-2525R-WL25BOW-4063467330239 Sculă cu coadă – sistem de strunjire de copiere – W1011-2525R-WL25
Sculă cu coadă – sistem de strunjire de copiere W1011.16L-WL25-P-W1011.16L-WL25-P-0637460913 Sculă cu coadă – sistem de strunjire de copiere – W1011-2020L-WL25-P

1.161,60 lei fără TVA - 1.405,54 lei cu TVA

Numărul articolului: 8689739Familie produs: W1011 SKU: W1011-3232R-WL25 EAN: 4063466680847 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare40mm
A2
Lățime funcțională40mm
A3
Lungime funcțională170mm
B3
Lungime în consolă170mm
B5
Cantitate rezerve de reascuțire170mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3232
C4
Înălțimea coziimmmm
D7
Lățimea cozii32mm
D7
Masă (greutate)1,28kg
E1
Unghiul de atac93°
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1011-3232R-WL25
J22
Codificare produs7725
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J8
Procedee de prelucrareDDA
NSM
Număr standard caracteristicăDIN4000-90

Descriere

Sculă cu coadă – sistem de strunjire de copiere W1011 • Walter Turn • metric • Coadă cu secțiune pătrată • κ=107,5° • Dreapta • 32x32mm • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Sistem de strunjire de copiere Walter Turn W1011 cu coadă cu secțiune pătrată
Răcire de precizie pe fața de degajare și pe flanc
Plăcuțele neutre, pe dreapta, pe stânga și cu rază completă pot fi montate pe aceeași sculă
Prinderea WL Walter Turn cu închidere pe formă împiedică mișcarea plăcuței în port-sculă
Precizie la schimbare cu 50% mai mare (comparativ cu plăcuțele amovibile ISO)

Domenii de utilizare

Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Prelucrări prin strunjire spre înainte și înapoi
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Durabilitate ridicată datorită posibilității de strunjire spre înainte și înapoi
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

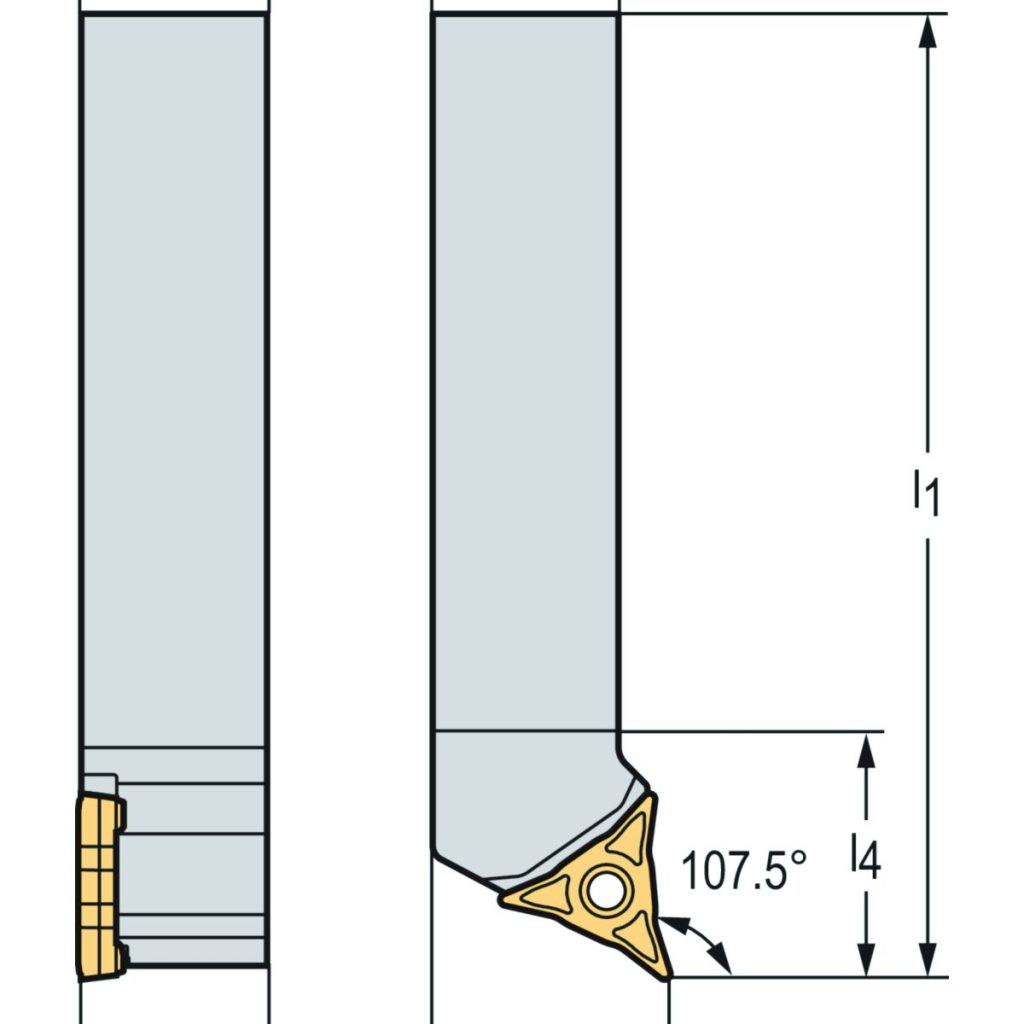

DenumireDescriereValoareUnitate
bLățimea cozii32mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii32mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală170mm
l<sub>4</sub>Lungimea funcțională30,2mm
CodificareCodificare sculăW1011-3232R-WL25
Dimensiunea scaunului plăciiMărimea locașului plăcuței25
TipPlăcuțe amovibile posibileWL25..
fLățimea funcțională40mm
