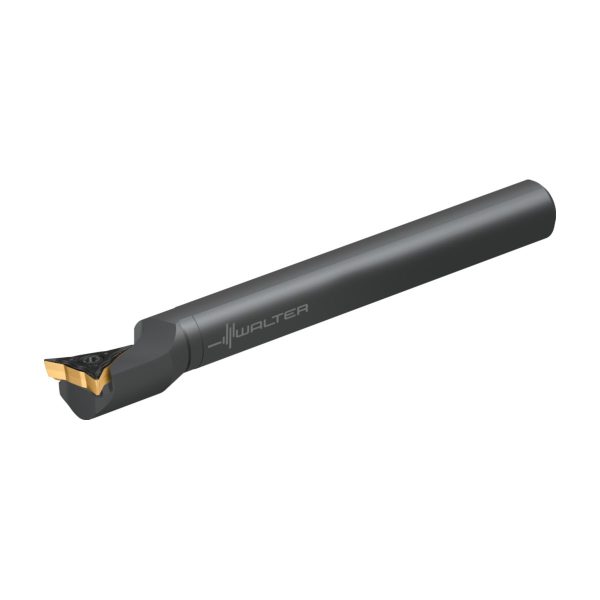

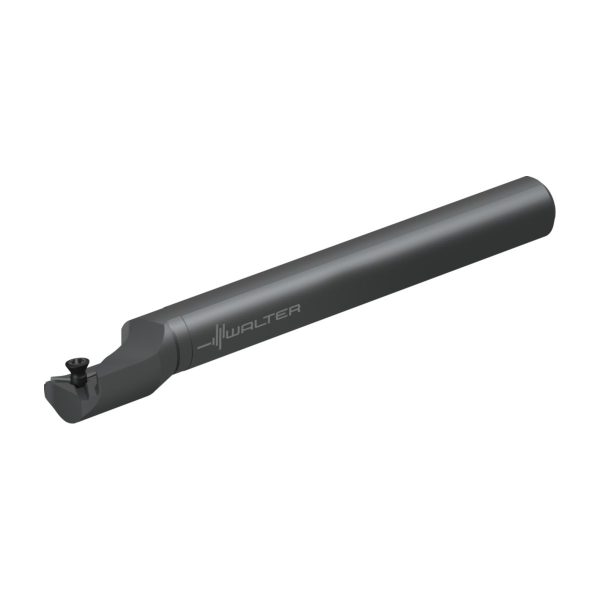

Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211.12SL-WL17

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SL-WL17-W1211.12SL-WL17-4063467322029 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211.10RL-WL17
Cap de interschimbabil – sistem de strunjire de copiere W1211-Q50R-WL25-W1211-Q50R-WL25-4063464862139 Cap de interschimbabil – sistem de strunjire de copiere – W1211-Q32R-WL25

1.247,25 lei fără TVA - 1.509,17 lei cu TVA

Numărul articolului: 8797521Familie produs: W1211 SKU: W1211.12SL-WL17 EAN: 4063467322029 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare14mm
A2
Lățime funcțională14mm
A3
Lungime funcțională254mm
A4
Înălțime de funcționare25mm
A6
Diametrul minim al găurii25mm
B3
Lungime în consolă254mm
B5
Cantitate rezerve de reascuțire254mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii750
C3
Diametru de prindere, pe partea mașinii19,05mm
C4
Înălțimea cozii18,52mm
D7
Masă (greutate)0,488kg
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-3,2°
E5
Unghi de înclinare7,5°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolW1211.12SL-WL17
J22
Codificare produs7882
J41
Codare loc de separare plăcuță amovibilăWR$$WL1703**3******
J42
Codificare plăcuță amovibilăWL17-VC050804N-FM4
J6
Codare loc de separare pe partea mașiniiZYL22R7500$$$$
J8
Procedee de prelucrareDDI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22R7500$$$$
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CW
Lungimea muchiei așchietoare17mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii750
FMT
Form type machine sideEXT
H
Înălțimea cozii18,52mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăWL17-VC050804N-FM4
SSC
Insert seat size code17

Descriere

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211 • inch • Coadă cilindrică cu suprafață de strângere • Stânga • plăcuță cu profil special • WL .. 1703 ..

Descriere unealtă

Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Variantă pe dreapta/stânga, cu unghi de copiere de max. 50°
Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Diametrele barelor de strunjire: 25, 32 și 40 mm
Sistem de strunjire de copiere Walter Turn W1211 pentru prelucrare interioară

Domenii de utilizare

Strunjire de copiere interioară, strunjire frontală și canelare axială
Unghi de copiere de până la 50°
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT
Componente cu precizie mare

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga, pe dreapta, precum și varianta cu rază completă se potrivesc în aceeași sculă

Avantajele Dvs.

Durabilitate ridicată la strunjirea de copiere
Rentabilitate mare datorită costurilor reduse pentru scule grație celor 3 muchii așchietoare
Constanță dimensională înaltă și precizie de schimbare datorită prinderii WL cu închidere pe formă

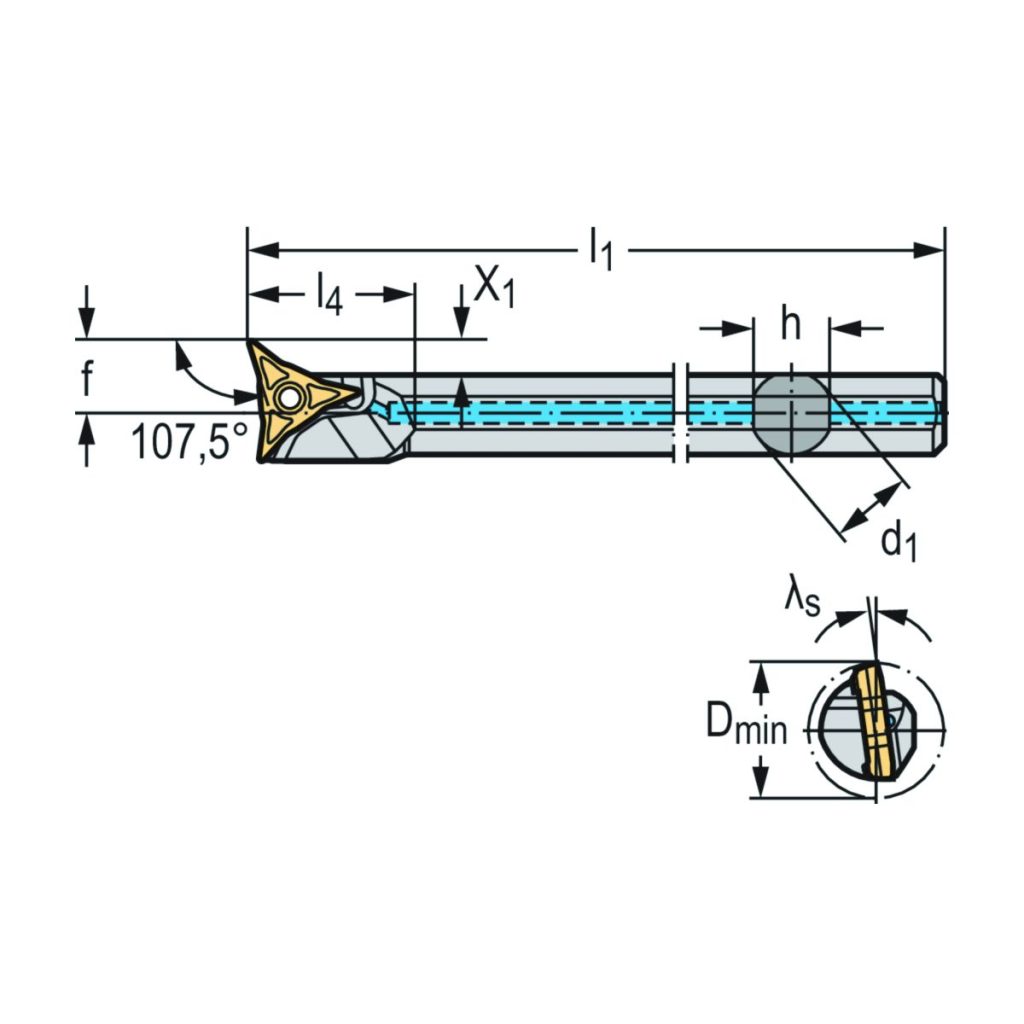

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>0,75inch
D<sub>min</sub>Diametrul minim al burghiului0,984inch
γUnghi de degajare ortogonal-3,2°
hÎnălțimea cozii0,729inch
λ<sub>s</sub>Unghi de înclinare7,5°
l<sub>1</sub>Lungimea totală10inch
l<sub>4</sub>Lungimea maximă în consolă1,083inch
CodificareCodificare sculăW1211.12SL-WL17
Dimensiunea scaunului plăciiMărimea locașului plăcuței17
TipPlăcuțe amovibile posibileWL17..
fLățimea funcțională0,551inch
X<sub>1</sub>X<sub>1</sub>0,176inch
