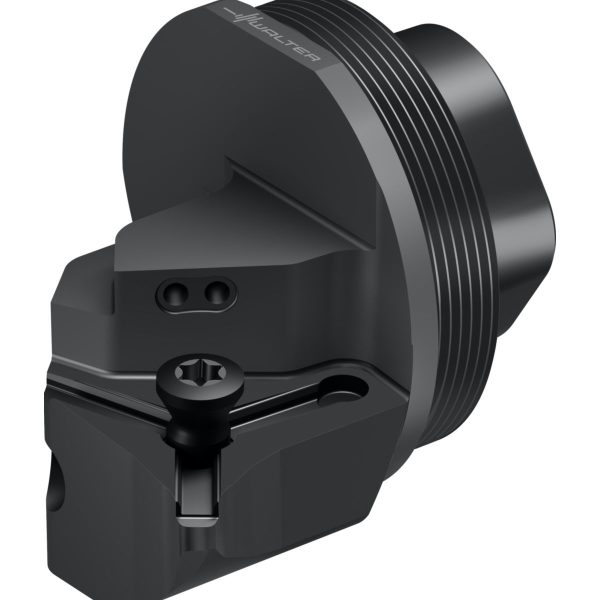

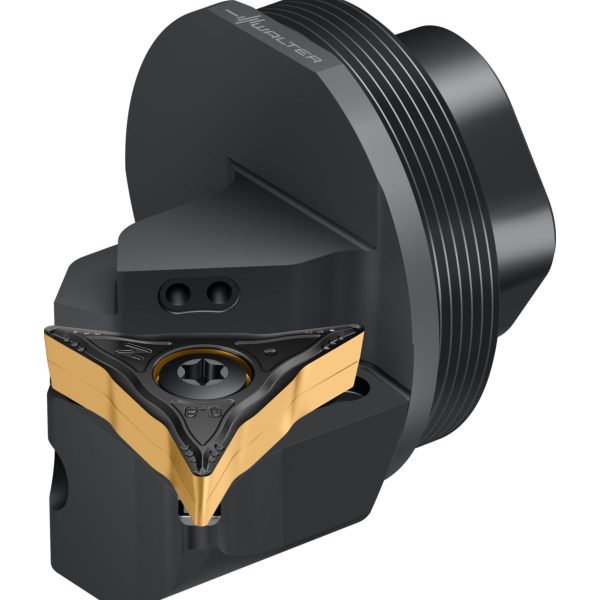

Cap de interschimbabil – sistem de strunjire de copiere – W1211-Q32R-WL25

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SL-WL17-W1211.12SL-WL17-4063467322029 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211.12SL-WL17
Cap de interschimbabil – sistem de strunjire de copiere W1211-Q50R-WL25-W1211-Q50R-WL25-4063464862139 Cap de interschimbabil – sistem de strunjire de copiere – W1211-Q40R-WL25

2.457,03 lei fără TVA - 2.973,01 lei cu TVA

Numărul articolului: 8320902Familie produs: W1211 SKU: W1211-Q32R-WL25 EAN: 4063464861897 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,151 kg
Dimensiuni 90 × 50 mm
DenumireDescriereValoareUnitate
A2
Lățime funcțională41,5mm
A3
Lungime funcțională41,5mm
A4
Înălțime de funcționare0mm
A6
Diametrul minim al găurii41,5mm
B3
Lungime în consolă41,5mm
B5
Cantitate rezerve de reascuțire41,5mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiSGL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)0,111kg
E1
Unghiul de atac142,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-1,8°
E5
Unghi de înclinare-3,7°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1211-Q32R-WL25
J22
Codificare produs8102
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J6
Codare loc de separare pe partea mașiniiSGL01A0320$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiSGL01A0320$$$$
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii320
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
MIID
Codificare plăcuță amovibilăWL25-VC0708N-MM4
SSC
Insert seat size code

Descriere

Cap de interschimbabil – sistem de strunjire de copiere W1211-Q… • Walter Turn • metric • QuadFit • Dreapta • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Capete interschimbabile Walter QuadFit: Q32–Q50
Variantă pe dreapta/stânga, cu unghi de copiere de max. 50°
Sistem de strunjire de copiere cu strângere pe formă WL pe suport și plăcuță amovibilă
Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Diametrele barelor de strunjire: 25, 32 și 40 mm
Sistem de strunjire de copiere Walter Turn W1211 pentru prelucrare interioară

Domenii de utilizare

Strunjire de copiere interioară, strunjire frontală și canelare axială
Unghi de copiere de până la 50°
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT
Componente cu precizie mare

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga, pe dreapta, precum și varianta cu rază completă se potrivesc în aceeași sculă

Avantajele Dvs.

Durabilitate ridicată la strunjirea de copiere
Rentabilitate mare datorită costurilor reduse pentru scule grație celor 3 muchii așchietoare
Constanță dimensională înaltă și precizie de schimbare datorită prinderii WL cu închidere pe formă

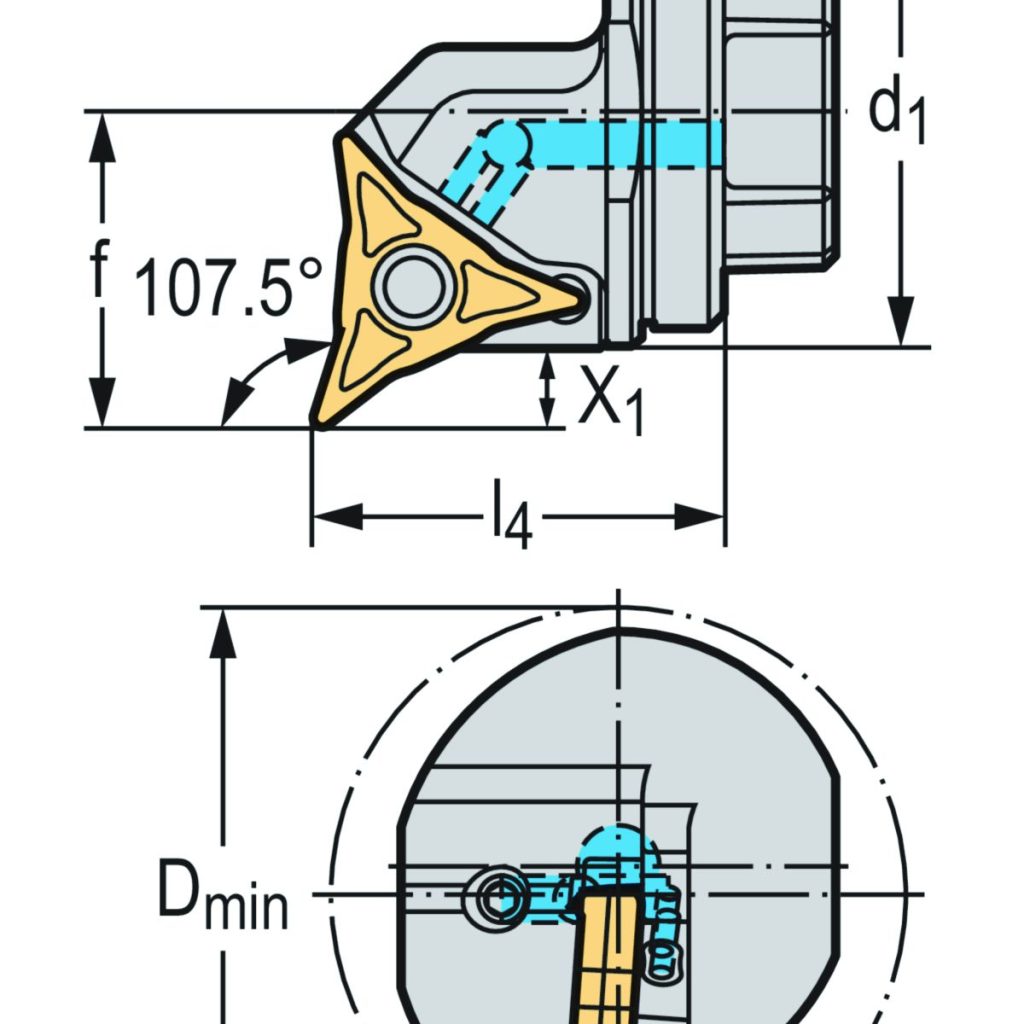

DenumireDescriereValoareUnitate
d<sub>1</sub>Mărime QuadFitQ32
D<sub>min</sub>Diametrul minim al burghiului40mm
γUnghi de degajare ortogonal-1,8°
λ<sub>s</sub>Unghi de înclinare-3,7°
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăW1211-Q32R-WL25
Dimensiunea scaunului plăciiMărimea locașului plăcuței25
TipPlăcuțe amovibile posibileWL25..
fLățimea funcțională24mm
