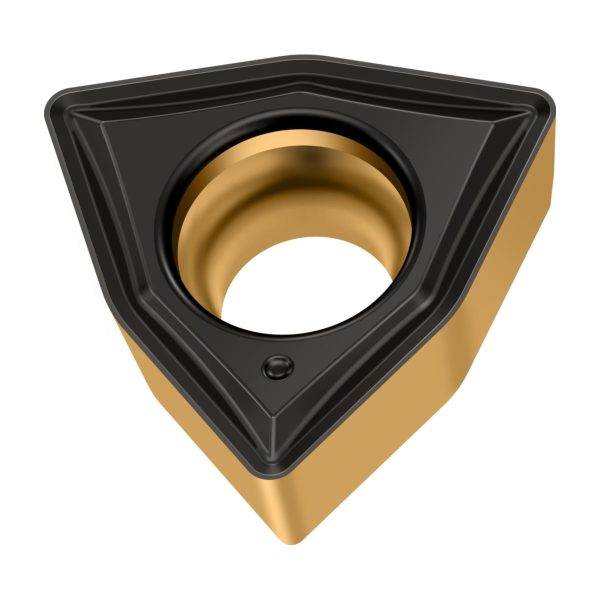

Inserții de strunjire Trigonale pozitive de 80° – WCMT030204-E47 WPP20G
79,01 lei fără TVA - 95,60 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
79,01 lei
Preț/set RON
790,10 lei
Preț/bucată EUR
14,76 €
Preț/set EUR
147,60 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,021 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 7 | ° |
A2 | Unghi de așezare normal, muchie principală | 7 | ° |
B1 | Lungimea muchiei așchietoare | 3,5 | mm |
B3 | Cerc înscris | 7 | mm |
BLD | Identificator imagine | 7 | |
C1 | Înălțime muchie așchietoare | 2,38 | mm |
D1 | Rază la colț | 0,4 | mm |
D75 | Masă (greutate) | 0,001 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | E47 | |
F1 | Execuție plăcuță așchietoare | ||
G1 | Număr de posibilități de utilizare | 3 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 2,38 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,5 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WPP20G | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | WCMT030204 | |
J21 | Număr articol | WCMT030204-E47 WPP20G | |
J22 | Codificare produs | 562 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$WC0302$$3RB$$$$ | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CBMD | Spărgător de așchii, denumirea producătorului | E47 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CEDC | Cutting edge count | 3 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
D1 | Diametru gaură de fixare | 2,5 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 80 | ° |
GRADE | Denumire sort de la producător | WPP20G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IC | Cerc înscris | 5,56 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$WC0302$$3RB$$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 3,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,38 | mm |
S1 | Grosimea plăcuței așchietoare | 2,38 | mm |
SSC | Insert seat size code | 3 | |
STDNO | Standard | - | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | WCMT-E47 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,001 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

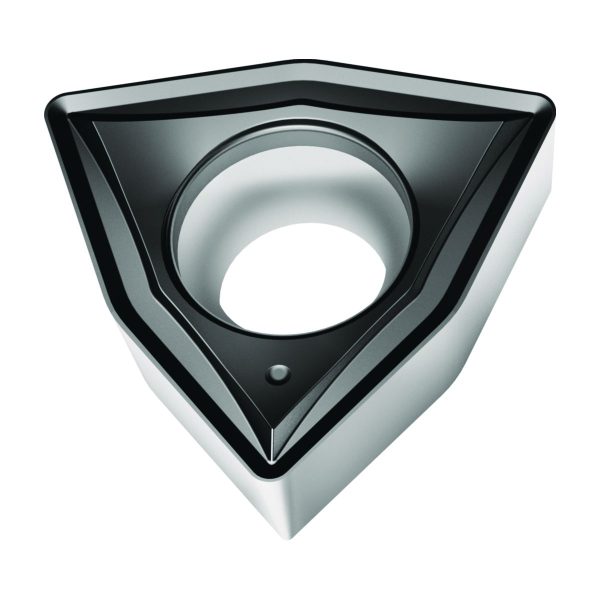

Inserții de strunjire Trigonale pozitive de 80° WCMT
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime maximă de așchiere | 0.000–0.000 NO UNIT | |
| f | Rata de avans | 0.000–0.000 NO UNIT | |
| l | Lungimea muchiei așchietoare | 3,5 | mm |
| Codificare | Codificare sculă | WCMT030204-E47 WPP20G | |
| r | Rază | 0,4 | mm |
