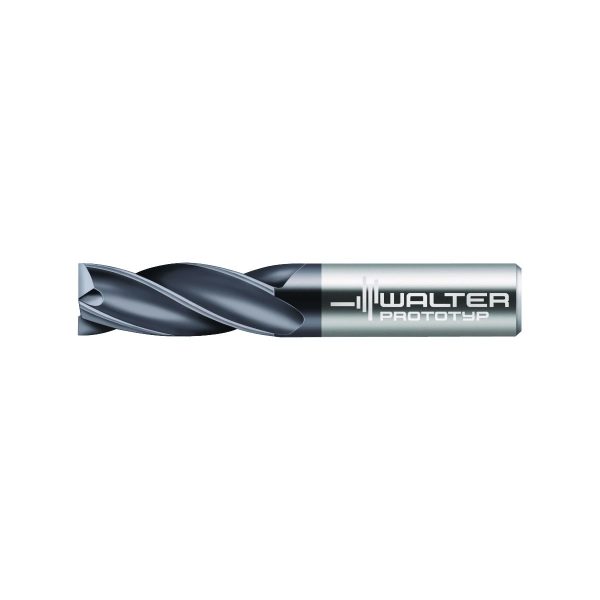

Freze cilindro-frontale din carbură metalică - AH3022118-1/16 - imagine 1

Freze cilindro-frontale din carbură metalică – AH3022118-1/16

Freze cilindro-frontale din carbură metalică – H404491-0.8-4
Freze cilindro-frontale din carbură metalică – AH3023418-1/2

472,13 lei fără TVA - 571,28 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 5543372Familie produs: 1AH3022118 SKU: AH3022118-1/16 EAN: 4042446184155 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,022 kg
Dimensiuni 93 × 13 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Advance GP, fără rază la colţ, Z=4, N 30, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)1,62mm
A5
Diametrul gâtului1,62mm
B2
Lungimea muchiei așchietoare, max.4,762mm
B3
Lungime în consolă4,762mm
B4
Lungime utilă4,762mm
B5
Cantitate rezerve de reascuțire50,8mm
B6
Lungime cap14,8mm
B71
Lungime funcțională50,8mm
B9
Lungime gât4,762
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii6,35mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă56mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,022kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTAX
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardSTANDARD
J21
Număr articolAH3022118-1/16
J22
Codificare produs6555
J3
Siglă companieW
J6
Siglă companieZYL01R2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă14,8mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire50,8mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4,762mm
BD
Diametrul corpului1,62mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01R2500h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)1,588mm
DN
Diametrul gâtului1,62mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază7,564mm
LF
Lungime funcțională50,8mm
LS
Lungime coadă56mm
LU
Lungime utilă4,762mm
OAL
Cantitate rezerve de reascuțire50,8mm
OHX
Lungime în consolă14,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineAH3022118
ULDR
Usable length diameter ratio2,999
WT
Masă (greutate)0,022kg
XYWD
xyw plane distance-50,8mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale din carbură metalică AH3022118 • Protostar® • coadă cilindrică • inch • flute helix angle 30° • center cutting capability • TAX • Dc=1,59mm • Z=4

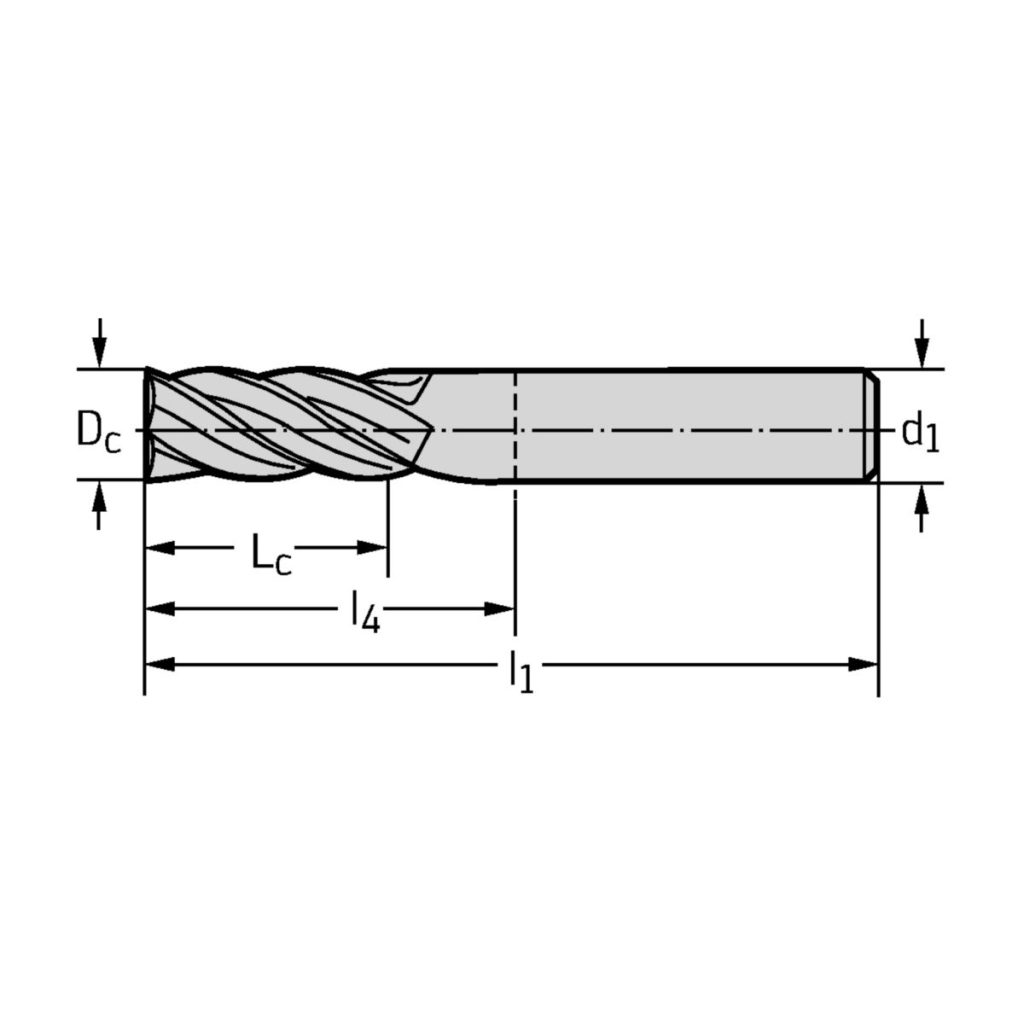

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare0,063inch
CodificareCodificare sculăAH3022118-1/16
ZNumărul de dinți4
