Burghiu B3213.DF.18
5.Z01.40R-0341441766
Burghiu B3213.DF.18
5.Z01.40R-0341441766
Burghiu - B3213.DF.11,7.Z01.35R - imagine 3

Burghiu – B3213.DF.11,7.Z01.35R

Burghiu B3213.DF.18 Burghiu – B3213.DF.11,5.Z01.34R
Burghiu B3213.DF.18 Burghiu – B3213.DF.12,5.Z01.37R

2.553,38 lei fără TVA - 3.089,59 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 5003366Familie produs: B3213 SKU: B3213.DF.11,7.Z01.35R UPC: 0341437766 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,101 kg
Dimensiuni 102 × 25 mm
Domeniu de utilizare

Lungime în consolă

Lungime utilă

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Metric
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă11,7mm
A12
Diametru muchie așchietoare (max.), prima treaptă11,7mm
B3
Lungime în consolă48mm
B4
Lungime utilă97mm
B5
Cantitate rezerve de reascuțire97mm
B6
Lungimea canalului de prindere46mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,65mm
B71
Lungime funcțională47,35mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii18
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D11
Număr de muchii așchietoare active, prima treaptă1
D6
Turație, maximă216001/min
D7
Masă (greutate)0,101kg
E1
Unghi, prima treaptă176°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei0°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J21
Număr articolB3213.DF.11,7.Z01.35R
J22
Codificare produs922
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0502**3R*****
J42
Codificare plăcuță așchietoare, poz. ALCMX050203-B57
J44
Codare loc de separare plăcuță amovibilăWR$$BC0502**3R*****
J45
Codificare plăcuță amovibilăLCMX050203-B57
J51
Codare loc de separare plăcuță amovibilăWR$$BC0502**3R*****
J52
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1LCMX050203-B57
J6
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1ZYL18G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
LPR
Lungime în consolă48mm
NSM
Număr standard caracteristicăDIN4000-86
OAL
Cantitate rezerve de reascuțire97mm
DenumireDescriereValoareUnitate
ADJLN
Valoare de reglaj, min-0,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL18G1600h$06
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CZCMS
Mărime adaptor, pe partea mașinii160
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal4°
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională47,35mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă35,1mm
NOI
Număr de posibilități de utilizare50
OAL
Cantitate rezerve de reascuțire97mm
OHX
Lungime în consolă48mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,65mm
RHO
Rho0°
RPMX
Turație, maximă216001/min
SC
Insert shape codeL
STDNO
Standard-
TSYC
Identificator imagineB3213-DF
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,101kg
XYWD
xyw plane distance-47,35mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghiu B3213 • 3xD • DIN 6535 HE/HB • metric • Dc=11,7mm

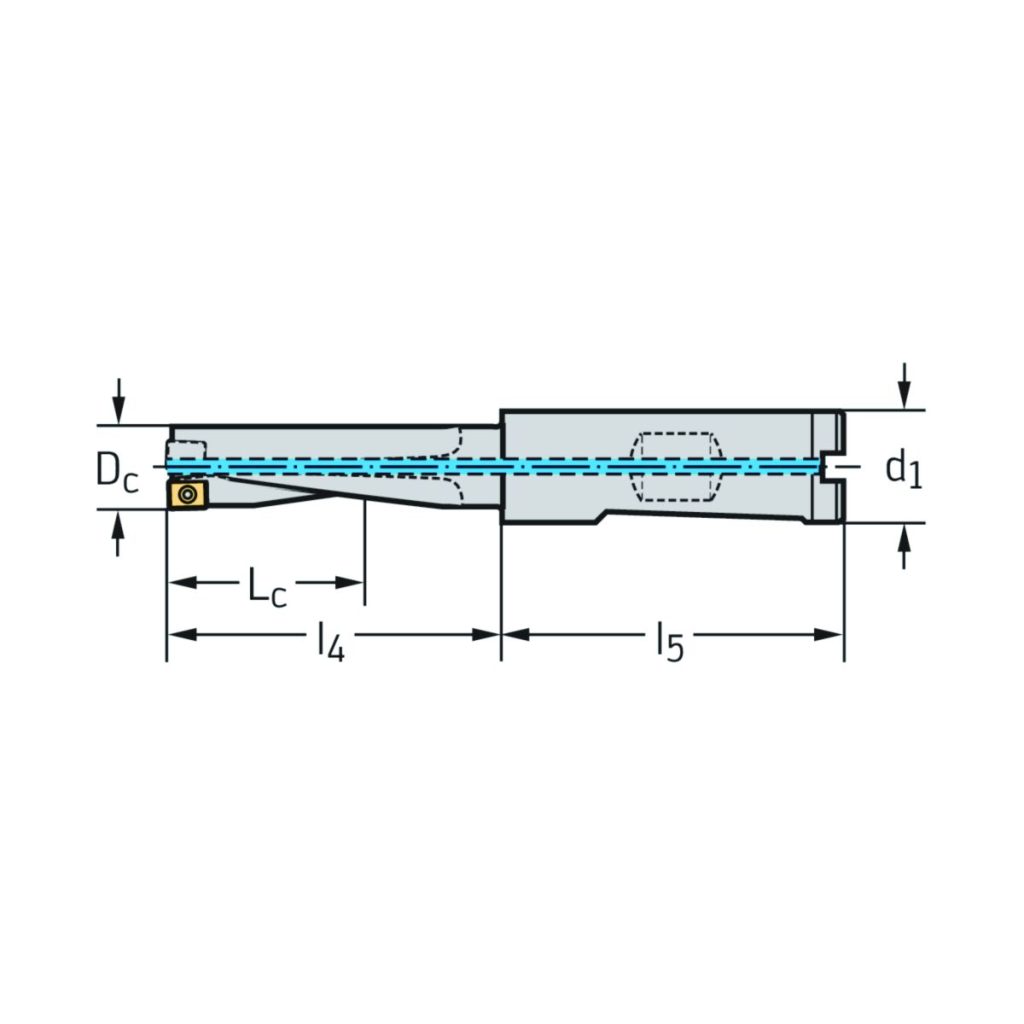

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1EA
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1EA
D<sub>c</sub>Diametrul muchiei așchietoare11,7mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>4</sub>Lungimea maximă în consolă48mm
l<sub>5</sub>Lungimea de prindere48mm
L<sub>c</sub>Lungimea muchiei așchietoare35,1mm
CodificareCodificare sculăB3213.DF.11,7.Z01.35R
TipPosibile inserții indexabile - partea frontalăLCMX050203- ..
TipInserții indexabile posibile - partea circumferențialăLCMX050203- ..
GreutateGreutatea0,1kg
