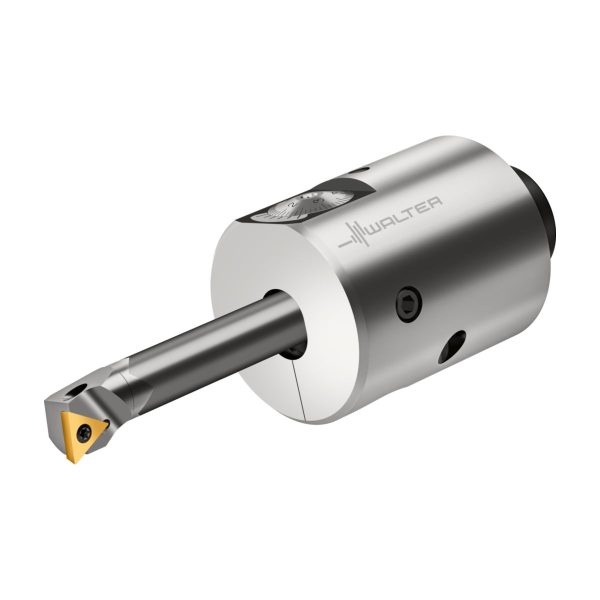

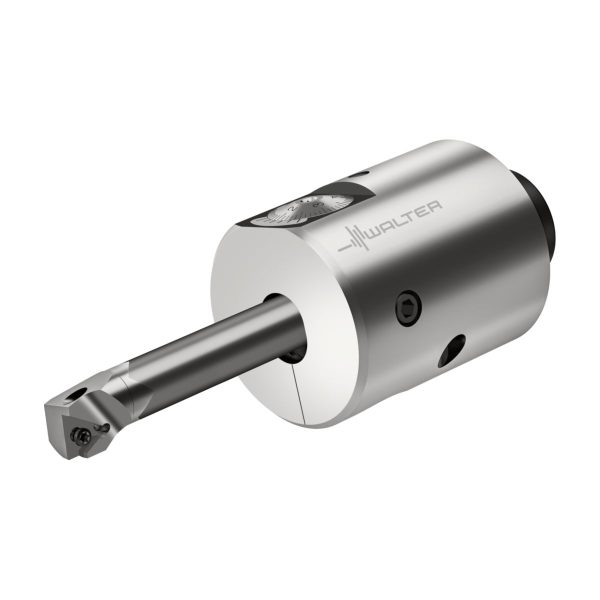

Alezor – B5110-017-020-N4-TC09
7.515,61 lei fără TVA - 9.093,89 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,899 kg |
|---|---|
| Dimensiuni | 280 × 170 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5110 Dc = 1–20 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 20 | mm |
A12 | Diametru muchie așchietoare 2 | 20 | mm |
B3 | Lungime în consolă | 100 | mm |
B5 | Cantitate rezerve de reascuțire | 100 | mm |
B71 | Lungime funcțională | 100 | mm |
BLD | Identificator imagine | 9 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 12 | mm |
D6 | Turație, maximă | 10000 | 1/min |
D7 | Masă (greutate) | 0,54 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
E1 | Unghiul de atac | 92 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5110-017-020-N4-TC09 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC0902003****04 | |
J42 | Codificare plăcuță amovibilă | TCMT 09 02 02 | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0400$$$$ | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,54 | kg |
Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW090204FS-9 WDN10SKU: TCGW090204FS-9 WDN10706,60 lei fără TVA - 854,99 lei cu TVA- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW090204FS-1 WDN10SKU: TCGW090204FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FN2 WN10SKU: TCGT090204-FN2 WN1093,25 lei fără TVA - 112,83 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090202-FN2 WNN10SKU: TCGT090202-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FN2 WNN10SKU: TCGT090204-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090202-FM2 WSM20SSKU: TCGT090202-FM2 WSM20S123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FM2 WSM20SSKU: TCGT090204-FM2 WSM20S123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204M-FP2 WEP10CSKU: TCGT090204M-FP2 WEP10C96,14 lei fără TVA - 116,33 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FW4 WPP20GSKU: TCMT090204-FW4 WPP20G89,18 lei fără TVA - 107,91 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FW4 WSM20SSKU: TCMT090204-FW4 WSM20S84,10 lei fără TVA - 101,76 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FW4 WPP20GSKU: TCMT090202-FW4 WPP20G89,18 lei fără TVA - 107,91 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FW4 WPP10GSKU: TCMT090204-FW4 WPP10G89,18 lei fără TVA - 107,91 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FW4 WSM20SSKU: TCMT090202-FW4 WSM20S84,10 lei fără TVA - 101,76 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FM4 WSM10SSKU: TCMT090202-FM4 WSM10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FM4 WSM20SSKU: TCMT090202-FM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FM4 WSM10SSKU: TCMT090204-FM4 WSM10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FM4 WSM20SSKU: TCMT090204-FM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WKP01GSKU: TCMT090204-FP4 WKP01G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FP4 WPP20GSKU: TCMT090202-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WPP20GSKU: TCMT090204-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WPP10GSKU: TCMT090204-FP4 WPP10G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WEP10CSKU: TCMT090204-FP4 WEP10C57,12 lei fără TVA - 69,12 lei cu TVA
- Prelungitor – A101M.0.40.070.40SKU: A101M.0.40.070.401.659,43 lei fără TVA - 2.007,91 lei cu TVA
- Prelungitor – A101M.0.40.080.40SKU: A101M.0.40.080.401.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor tip reducție – A102M.0.63.080.40SKU: A102M.0.63.080.401.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor tip reducție – A102M.0.63.120.40SKU: A102M.0.63.120.402.264,32 lei fără TVA - 2.739,83 lei cu TVA
- Adaptor tip reducție – A102M.0.63.140.40SKU: A102M.0.63.140.402.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor tip reducție – A102M.0.50.070.40SKU: A102M.0.50.070.401.884,26 lei fără TVA - 2.279,95 lei cu TVA
- Adaptor tip reducție – A102M.0.63.070.40SKU: A102M.0.63.070.401.911,02 lei fără TVA - 2.312,33 lei cu TVA
- Adaptor tip reducție – A102M.0.63.100.40SKU: A102M.0.63.100.402.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.40SKU: A102M.0.80.080.402.478,44 lei fără TVA - 2.998,91 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.40SKU: A100M.4.50.040.402.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.030.40SKU: A100M.4.40.030.402.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.030.40SKU: A100M.2.40.030.402.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.40SKU: A100M.2.50.020.402.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.40SKU: AK200M.2.50.030.402.697,91 lei fără TVA - 3.264,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.40.HSKSKU: A100M.7.100.080.40.HSK3.629,33 lei fără TVA - 4.391,49 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.40.HSKSKU: A100M.7.063.080.40.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.065.40.HSKSKU: A100M.7.063.065.40.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.060.40.C6SKU: A100M.8.63.060.40.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- 1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-014-020-N4-BSKU: B5110-014-020-N4-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
Descriere
Alezor B5110 • adaptor modular NCT • metric • Dc=17-20mm

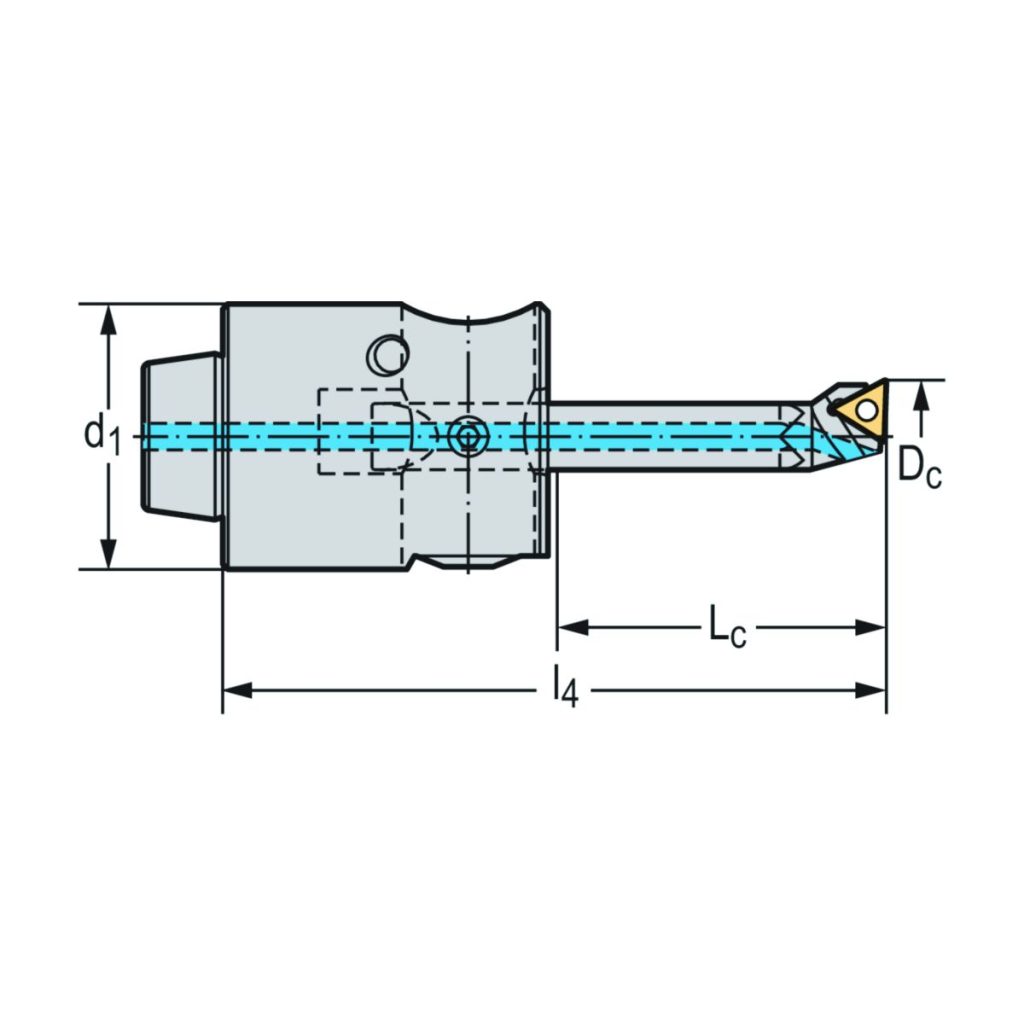

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 40 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 17 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 40 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 20 | mm |
| l<sub>4</sub> | Lungimea funcțională | 100 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 50 | mm |
| Codificare | Codificare sculă | B5110-017-020-N4-TC09 | |
| Tip | Plăcuțe amovibile posibile | TC .. 0902 .. | |
| Greutate | Greutatea | 0,5 | kg |
