Lărgitor de precizie – corp de bază – B5120-148-000-C8-B

Lărgitor de precizie – corp de bază B5120-198-000-C8-B-B5120-198-000-C8-B-4063464325436 Lărgitor de precizie – corp de bază – B5120-248-000-C8-B

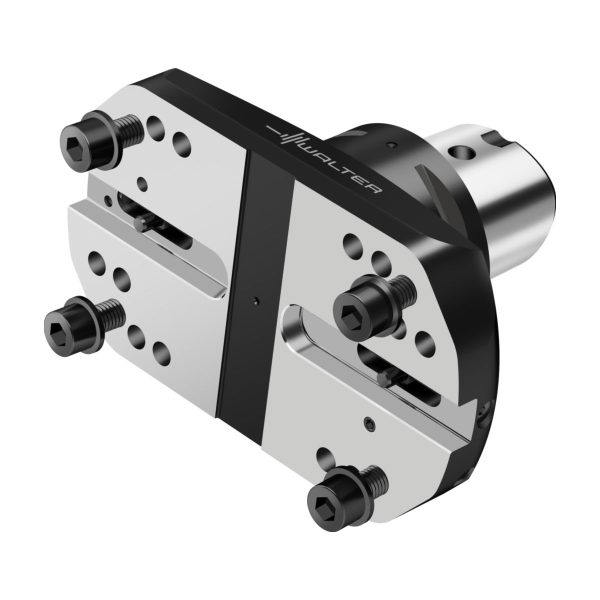

Lărgitor de precizie – corp de bază B5120-198-000-C8-B-B5120-198-000-C8-B-4063464325436 Lărgitor de precizie – corp de bază – B5120-198-000-C8-B

4.919,41 lei fără TVA - 5.952,49 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8217261Familie produs: B5120 SKU: B5120-148-000-C8-B EAN: 4063464325412 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,895 kg
Dimensiuni 200 × 175 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Lungime corp de bază

Identificator imagine

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Lărgire şi lărgire de precizie
group_name_7

Componente individuale B5560
DenumireDescriereValoareUnitate
B47
Lungime corp de bază70mm
B71
Lungime funcțională70mm
BLD
Identificator imagine13
C11
Coadă, pe partea mașinii1
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii800
D7
Masă (greutate)4,57kg
D93
Increment de corecție axial12,5
D95
Increment de corecție radial12,5
F1
Sensul de așchiere
H22
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire4
H4
Execuția sculeiS
J21
Număr articolB5120-148-000-C8-B
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiCBC01C0030****
J6
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
J8
Procedee de prelucrareBAB
NSM
Număr standard caracteristicăDIN4000-84
DenumireDescriereValoareUnitate
BD
Diametrul corpului130mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
CCTMS
Coadă, pe partea mașiniiCCS
CCTWS
Coadă, pe partea pieseiCBC
CCWS
Codare loc de separare pe partea pieseiCBC01C0170****
CNSC
Intrare agent de lubrifiere/răcire
CP
Coolant pressure70MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire4
CZCMS
Mărime adaptor, pe partea mașinii800
CZCWS
Mărime adaptor pe partea piesei30
FMT
Form type workpiece sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională70mm
LPR
Lungime în consolă70mm
LS
Lungime coadă48mm
OAL
Cantitate rezerve de reascuțire118mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă25801/min
TSYC
Identificator imagineB5120-C-GK-1
WF
Lățime funcțională18,789mm
WT
Masă (greutate)4,57kg
XYWD
xyw plane distance-70mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-18,789mm

Descriere

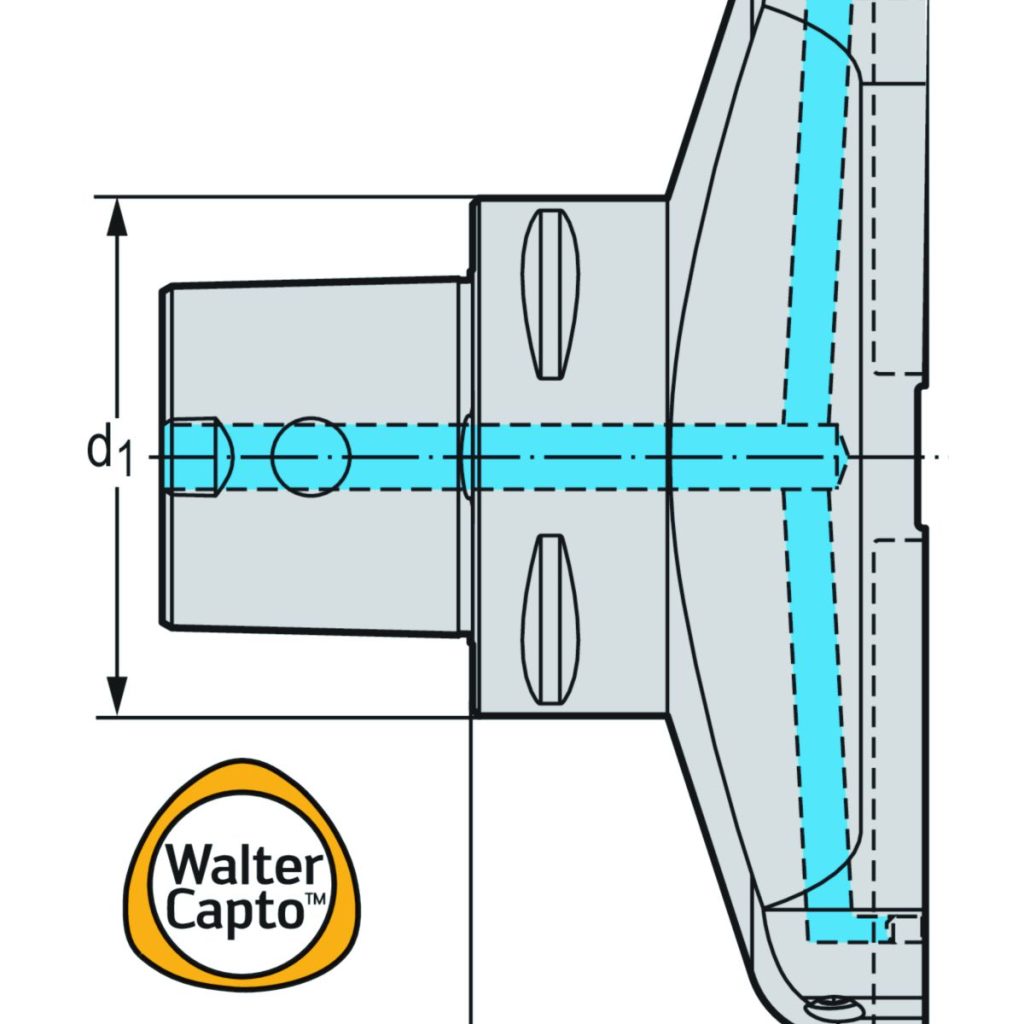

Lărgitor de precizie – corp de bază B5120 • Walter CaptoTM ISO 26623 80mm

DenumireDescriereValoareUnitate
d<sub>1</sub>Codul dimensiunii de îmbinareC8
l<sub>4</sub>Lungimea funcțională70mm
CodificareCodificare sculăB5120-148-000-C8-B
