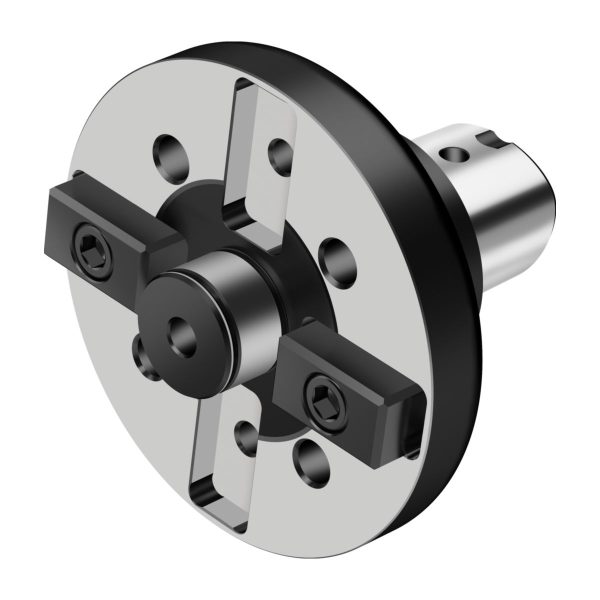

Lărgitor de precizie – corp de bază – B5120-298-000-C8-B
4.919,41 lei fără TVA - 5.952,49 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 6,920 kg |
|---|---|
| Dimensiuni | 275 × 160 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime corp de bază | |
| Identificator imagine | |
| Poziție unghiulară, adaptor, pe partea piesei | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | Componente individuale B5560 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B47 | Lungime corp de bază | 65 | mm |
B71 | Lungime funcțională | 65 | mm |
BLD | Identificator imagine | 13 | |
C11 | Coadă, pe partea mașinii | 1 | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
D7 | Masă (greutate) | 6,912 | kg |
D93 | Increment de corecție axial | 0 | |
D95 | Increment de corecție radial | 0 | |
F1 | Sensul de așchiere | ||
H22 | Intrare agent de lubrifiere/răcire | 3 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5120-298-000-C8-B | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SPK02A1016**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 160 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 2 | |
CCMS | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
CCTMS | Coadă, pe partea mașinii | CCS | |
CCTWS | Coadă, pe partea piesei | SPK | |
CCWS | Codare loc de separare pe partea piesei | SPK02A1016**** | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CP | Coolant pressure | 70 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
CZCWS | Mărime adaptor pe partea piesei | 1016 | |
DBC | Număr diametrul cercului de fugă gaură | 1,016E+16 | |
FMT | Form type workpiece side | EXT | |
HAND | Sensul de așchiere | N | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 65 | mm |
LPR | Lungime în consolă | 65 | mm |
LS | Lungime coadă | 48 | mm |
OAL | Cantitate rezerve de reascuțire | 138 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 1280 | 1/min |
TQ | Torque | 0 | Nm |
TSYC | Identificator imagine | B5120-C-GK-2 | |
WF | Lățime funcțională | 0 | mm |
WT | Masă (greutate) | 6,912 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C8-080-120SKU: HA10-C8-080-1204.239,58 lei fără TVA - 5.129,89 lei cu TVA- Master DIN 69871 AD/B – C8-390B.140-50 070SKU: C8-390B.140-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 120SKU: C8-390B.140-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 120SKU: C8-390B.58-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 070SKU: C8-390B.58-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 120SKU: C8-A390B.45-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 070SKU: C8-A390B.45-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390.540-50 070ASKU: C8-390.540-50 070A4.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.558-50 070SKU: C8-390B.558-50 0704.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Prelungitor – C8-391.01-80 065SKU: C8-391.01-80 0652.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Prelungitor – C8-391.01-80 100ASKU: C8-391.01-80 100A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Prelungitor – C8-391.01-80 125ASKU: C8-391.01-80 125A2.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Pană – FS2670SKU: FS2670222,15 lei fără TVA - 268,80 lei cu TVA
- Şuruburi cu cap – FS2644SKU: FS264417,13 lei fără TVA - 20,73 lei cu TVA
Descriere

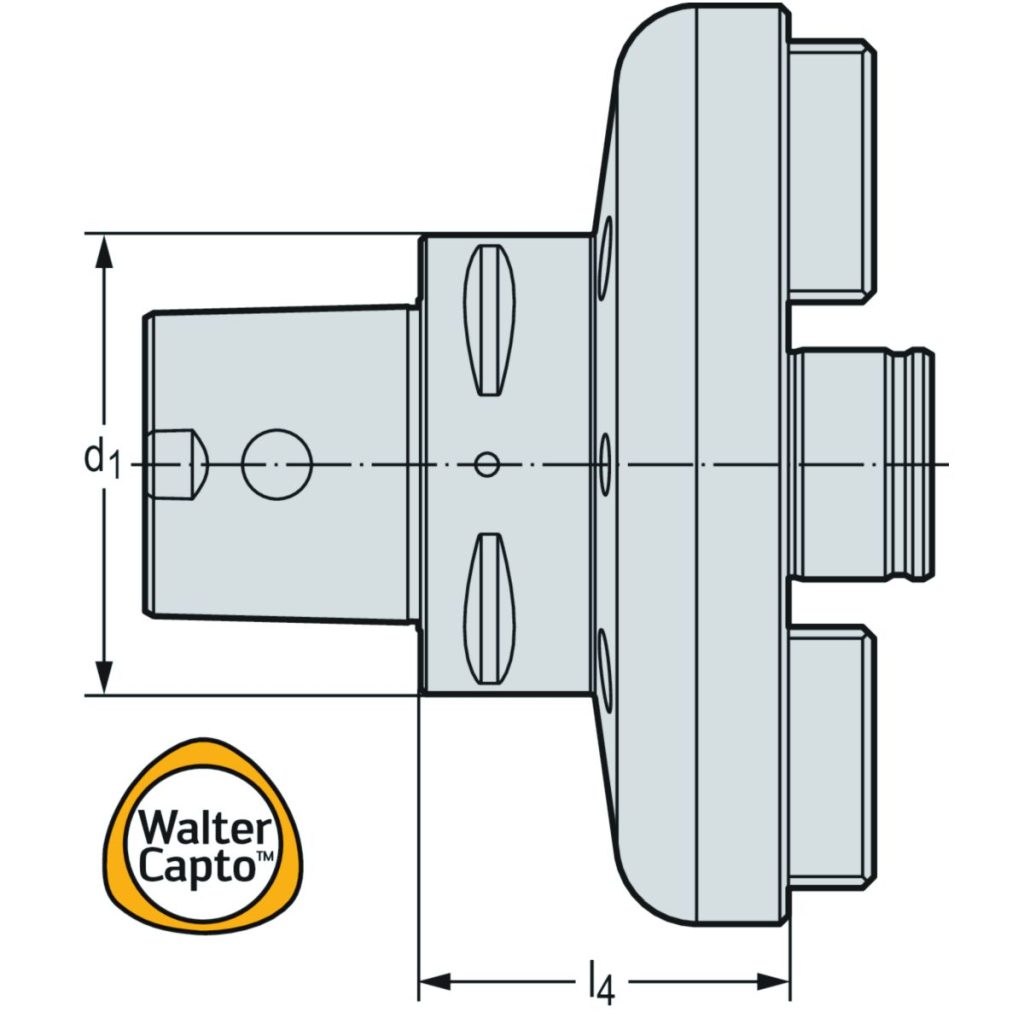

Lărgitor de precizie – corp de bază B5120 • Walter CaptoTM ISO 26623 C8 40mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C8 | |
| l<sub>4</sub> | Lungimea funcțională | 65 | mm |
| Codificare | Codificare sculă | B5120-298-000-C8-B |
