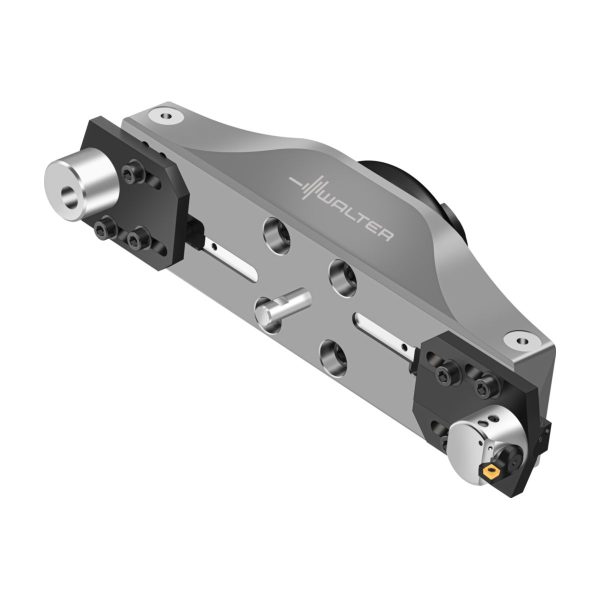

Alezor – B5120-378-475-N8-CC09
20.368,17 lei fără TVA - 24.645,49 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 18,200 kg |
|---|---|
| Dimensiuni | 450 × 320 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5120 Dc = 315–635 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 475 | mm |
A12 | Diametru muchie așchietoare 2 | 475 | mm |
B3 | Lungime în consolă | 188 | mm |
B5 | Cantitate rezerve de reascuțire | 188 | mm |
B71 | Lungime funcțională | 188 | mm |
B81 | Înălțime totală | 164 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 80 | mm |
C4 | Lungime coadă | 18 | mm |
D6 | Turație, maximă | 1011 | 1/min |
D7 | Masă (greutate) | 16,3 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
E1 | Unghiul de atac | 95 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5120-378-475-N8-CC09 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$CC09T3003****04 | |
J42 | Codificare plăcuță amovibilă | CCMT 09 T3 04 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 16,3 | kg |
Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WPP30GSKU: CCGT09T304-FL2 WPP30G156,84 lei fără TVA - 189,78 lei cu TVA- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WSM01SKU: CCGT09T304-FL2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FL2 WPP20GSKU: CCGT09T302-FL2 WPP20G156,84 lei fără TVA - 189,78 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FL2 WSM01SKU: CCGT09T302-FL2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WPP20GSKU: CCGT09T304-FL2 WPP20G156,84 lei fără TVA - 189,78 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-PM2 WXN10SKU: CCGT09T304-PM2 WXN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-PM2 WXN10SKU: CCGT09T302-PM2 WXN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FN2 WN10SKU: CCGT09T302-FN2 WN10115,09 lei fără TVA - 139,26 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FN2 WN10SKU: CCGT09T304-FN2 WN10115,09 lei fără TVA - 139,26 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FN2 WNN10SKU: CCGT09T304-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301-FN2 WNN10SKU: CCGT09T301-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FN2 WNN10SKU: CCGT09T302-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM10SSKU: CCGT09T304-FM2 WSM10S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FM2 WSM20SSKU: CCGT09T302-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM20SSKU: CCGT09T304-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301-FM2 WSM20SSKU: CCGT09T301-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302M-FP2 WEP10CSKU: CCGT09T302M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FM2 WSM01SKU: CCGT09T302-FM2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM01SKU: CCGT09T304-FM2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301M-FP2 WEP10CSKU: CCGT09T301M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304M-FP2 WEP10CSKU: CCGT09T304M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WKP01GSKU: CCMT09T304-FW4 WKP01G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM30SSKU: CCMT09T304-FW4 WSM30S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM20SSKU: CCMT09T304-FW4 WSM20S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FW4 WPP20GSKU: CCMT09T302-FW4 WPP20G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FW4 WSM20SSKU: CCMT09T302-FW4 WSM20S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WPP20GSKU: CCMT09T304-FW4 WPP20G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WPP10GSKU: CCMT09T304-FW4 WPP10G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM10SSKU: CCMT09T304-FW4 WSM10S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP6 WPP20GSKU: CCMT09T304-FP6 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP6 WPP10GSKU: CCMT09T304-FP6 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FK6 WKK20SSKU: CCMT09T304-FK6 WKK20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FK6 WKK10SSKU: CCMT09T304-FK6 WKK10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WMP20SSKU: CCMT09T302-FM4 WMP20S86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM01SKU: CCMT09T302-FM4 WSM0186,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM01SKU: CCMT09T304-FM4 WSM0186,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WMP20SSKU: CCMT09T304-FM4 WMP20S86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM10SSKU: CCMT09T302-FM4 WSM10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM20SSKU: CCMT09T302-FM4 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM30SSKU: CCMT09T302-FM4 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM30SSKU: CCMT09T304-FM4 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM10SSKU: CCMT09T304-FM4 WSM10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM20SSKU: CCMT09T304-FM4 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM6 WSM20SSKU: CCMT09T304-FM6 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM6 WSM30SSKU: CCMT09T304-FM6 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WKP01GSKU: CCMT09T304-FP4 WKP01G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WKP01GSKU: CCMT09T302-FP4 WKP01G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WPP20GSKU: CCMT09T302-FP4 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WPP10GSKU: CCMT09T304-FP4 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WPP20GSKU: CCMT09T304-FP4 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WPP10GSKU: CCMT09T302-FP4 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WEP10CSKU: CCMT09T304-FP4 WEP10C65,68 lei fără TVA - 79,47 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WEP10CSKU: CCMT09T302-FP4 WEP10C65,68 lei fără TVA - 79,47 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMW09T304-RK6 WKK10SSKU: CCMW09T304-RK6 WKK10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMW09T304-RK6 WKK20SSKU: CCMW09T304-RK6 WKK20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire CBN – rombice pozitive 80° – CCGW09T304TS-2 WBK20SKU: CCGW09T304TS-2 WBK20384,88 lei fără TVA - 465,70 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGT09T304FS-1 WDN10SKU: CCGT09T304FS-1 WDN10526,20 lei fără TVA - 636,70 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGT09T304FS-M1 WDN10SKU: CCGT09T304FS-M1 WDN10738,71 lei fără TVA - 893,84 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T304FSR-9 WDN10SKU: CCGW09T304FSR-9 WDN10706,60 lei fără TVA - 854,99 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T304FSL-9 WDN10SKU: CCGW09T304FSL-9 WDN10706,60 lei fără TVA - 854,99 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T304FS-1 WDN10SKU: CCGW09T304FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T302FS-1 WDN10SKU: CCGW09T302FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Prelungitor – A101M.0.80.100.80SKU: A101M.0.80.100.802.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Prelungitor – A101M.0.80.160.80SKU: A101M.0.80.160.802.917,39 lei fără TVA - 3.530,04 lei cu TVA
- Mărire – A103M.0.63.090.80SKU: A103M.0.63.090.804.812,35 lei fără TVA - 5.822,94 lei cu TVA
- Prelungitor – A101M.0.80.120.80SKU: A101M.0.80.120.802.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.80.140.80SKU: A101M.0.80.140.802.772,85 lei fără TVA - 3.355,15 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.80SKU: A100M.4.50.040.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.090.80SKU: A100M.4.40.090.804.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.060.80SKU: AK100M.2.50.060.803.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.050.80SKU: A100M.3.50.050.802.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.025.80SKU: A100M.2.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.090.80SKU: A100M.2.40.090.803.559,75 lei fără TVA - 4.307,30 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.80SKU: AK200M.2.50.030.802.879,91 lei fără TVA - 3.484,69 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.80.HSKSKU: A100M.7.100.100.80.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.070.80.C8SKU: A100M.8.80.070.80.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.80.HSKSKU: A100M.7.063.080.80.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.60.060.N8SKU: AK135M.5.60.060.N86.032,83 lei fără TVA - 7.299,72 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.40.060.N8SKU: AK135M.5.40.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.50.060.N8SKU: AK135M.5.50.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.80.C6SKU: A100M.8.63.070.80.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Precision XT – prelungitor – EB737SKU: EB737653,07 lei fără TVA - 790,21 lei cu TVA
- Cheie – ISO2936-14SKU: ISO2936-1459,47 lei fără TVA - 71,96 lei cu TVA
- Cheie – ISO2936-8SKU: ISO2936-828,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Cheie – ISO2936-10SKU: ISO2936-1028,96 lei fără TVA - 35,04 lei cu TVA
- Precision XT – contragreutate – EB722SKU: EB7222.746,09 lei fără TVA - 3.322,77 lei cu TVA
- Casetă Precision XT cu plăcuță amovibilă CC.. – EB717.CC09SKU: EB717.CC09893,95 lei fără TVA - 1.081,68 lei cu TVA
- Lărgitor de precizie – corp de bază – B5120-298-000-N8-BSKU: B5120-298-000-N8-B4.919,41 lei fără TVA - 5.952,49 lei cu TVA
- 7.194,43 lei fără TVA - 8.705,26 lei cu TVA
- 6.926,78 lei fără TVA - 8.381,40 lei cu TVA
- 3.640,04 lei fără TVA - 4.404,45 lei cu TVA
Descriere

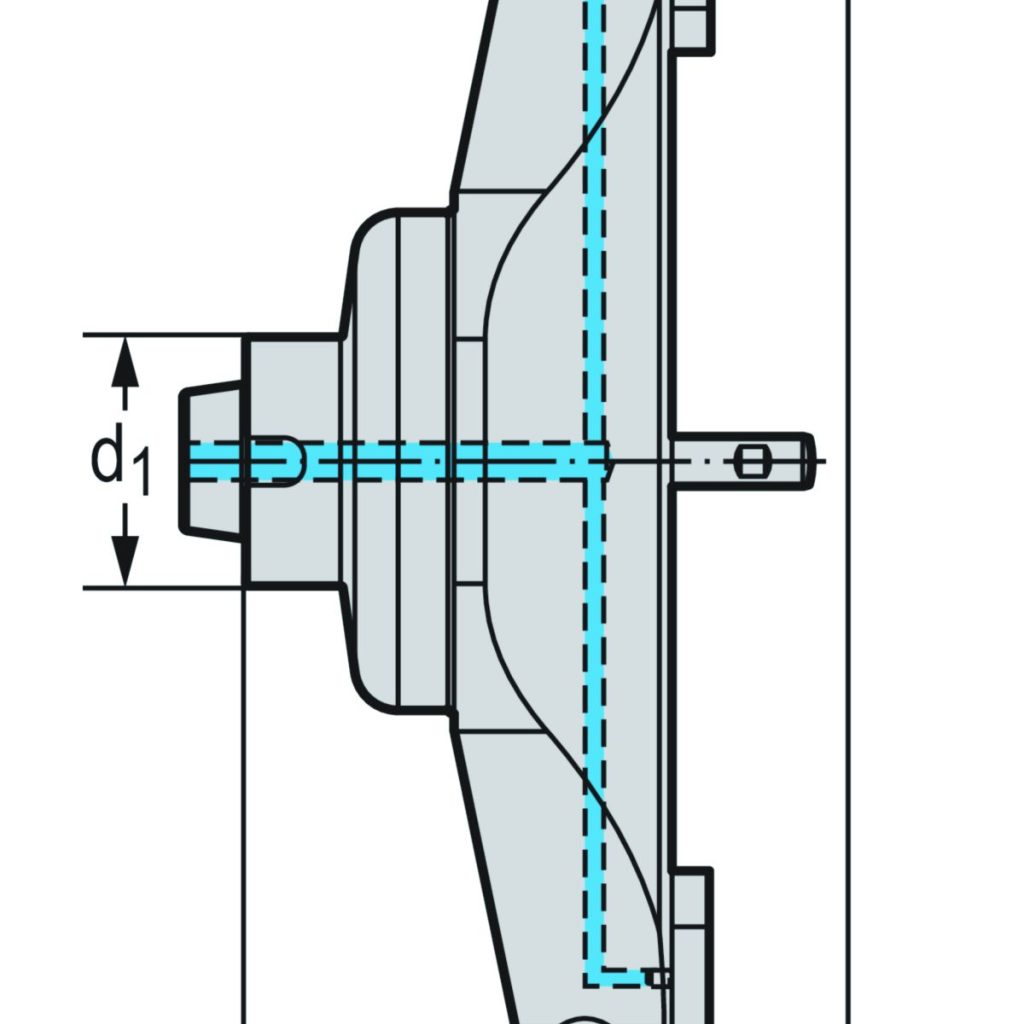

Alezor B5120 • adaptor modular NCT • metric • Dc=378-475mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 80 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 378 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 80 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 475 | mm |
| l<sub>4</sub> | Lungimea funcțională | 188 | mm |
| Codificare | Codificare sculă | B5120-378-475-N8-CC09 | |
| Tip | Plăcuțe amovibile posibile | CC .. 09T3 .. | |
| Greutate | Greutatea | 16,3 | kg |
