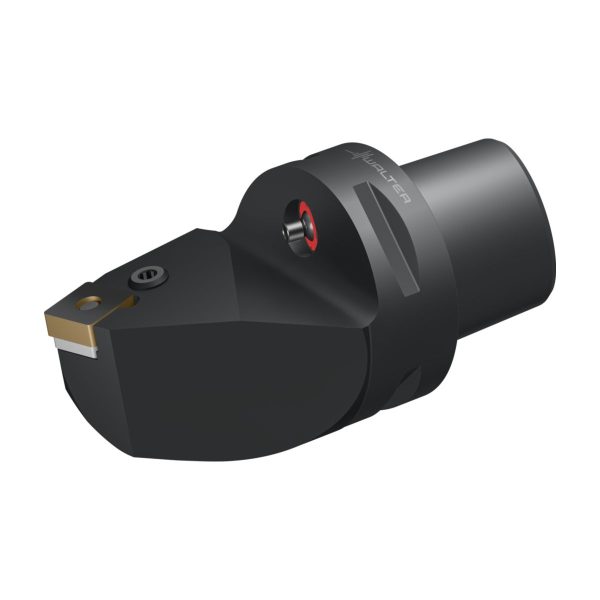

Suporți pentru strunjire – fixare cu pârghie – C8-PSRNL-45080-25
2.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 2,514 kg |
|---|---|
| Dimensiuni | 137 × 115 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Phi | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 75° – strunjire longitudinală |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 45 | mm |
A2 | Lățime funcțională | 45 | mm |
A3 | Lungime funcțională | 80 | mm |
A4 | Înălțime de funcționare | 128 | mm |
B3 | Lungime în consolă | 128 | mm |
B5 | Cantitate rezerve de reascuțire | 128 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 2,514 | kg |
E1 | Unghiul de atac | 75 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C8-PSRNL-45080-25 | |
J22 | Codificare produs | 134 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$SN2507003****** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDA | |
LPR | Lungime în consolă | 128 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 128 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | -6 | ° |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 75 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 80 | mm |
MIID | Codificare plăcuță amovibilă | SNMG 25 07 24 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 128 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | S | |
SSC | Insert seat size code | 25 | |
TQ | Torque | 17 | Nm |
TSYCISO | Identificator imagine | PSRNL-CAPTO-AUSSEN | |
WF | Lățime funcțională | 45 | mm |
WT | Masă (greutate) | 2,514 | kg |
XYWD | xyw plane distance | -80 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 45 | mm |
Inserții de strunjire Pătrate negative – SNMM250724-HU3 WPP20GSKU: SNMM250724-HU3 WPP20G467,85 lei fără TVA - 566,10 lei cu TVA- Inserții de strunjire Pătrate negative – SNMM250716-HU7 WPP20GSKU: SNMM250716-HU7 WPP20G467,85 lei fără TVA - 566,10 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM250724-HU7 WPP20GSKU: SNMM250724-HU7 WPP20G467,85 lei fără TVA - 566,10 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM250724-HU7 WPP30GSKU: SNMM250724-HU7 WPP30G467,85 lei fără TVA - 566,10 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C8-080-120SKU: HA10-C8-080-1204.239,58 lei fără TVA - 5.129,89 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 070SKU: C8-390B.140-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 120SKU: C8-390B.140-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 120SKU: C8-390B.58-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 070SKU: C8-390B.58-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 120SKU: C8-A390B.45-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 070SKU: C8-A390B.45-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390.540-50 070ASKU: C8-390.540-50 070A4.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.558-50 070SKU: C8-390B.558-50 0704.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Prelungitor – C8-391.01-80 065SKU: C8-391.01-80 0652.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Prelungitor – C8-391.01-80 100ASKU: C8-391.01-80 100A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Prelungitor – C8-391.01-80 125ASKU: C8-391.01-80 125A2.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Şaibă – AP191-SN250924SKU: AP191-SN250924361,33 lei fără TVA - 437,21 lei cu TVA
- Şaibă – AP144-SN2524SKU: AP144-SN2524361,33 lei fără TVA - 437,21 lei cu TVA
- Şuruburi cu cap – FS357SKU: FS35737,42 lei fără TVA - 45,28 lei cu TVA
- Ştifturi – RS105SKU: RS10516,33 lei fără TVA - 19,76 lei cu TVA
- Duză – FS1479SKU: FS1479160,59 lei fără TVA - 194,31 lei cu TVA
- Montaj și măsurare – MD103SKU: MD10324,30 lei fără TVA - 29,40 lei cu TVA
- Cheie – ISO2936-5SKU: ISO2936-528,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN107SKU: KN107272,47 lei fără TVA - 329,69 lei cu TVA
Descriere
Suporți pentru strunjire – fixare cu pârghie C…-PSRN • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=75° • Stânga • C8 • plăcuță pătrată • SN .. 2507 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Walter CaptoTM sculă cu fixare cu pârghie (P)
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Domenii de utilizare
Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

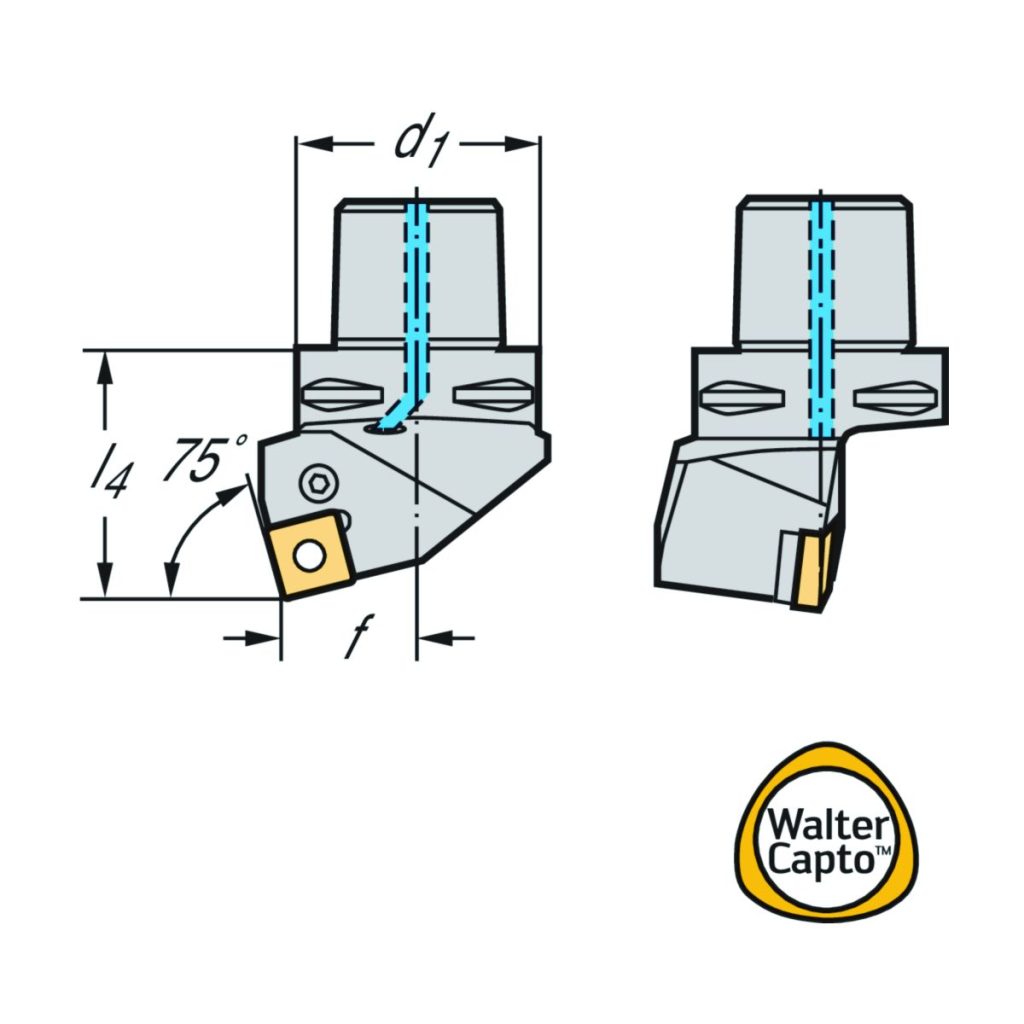

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C8 | |
| γ | Unghi de degajare ortogonal | -6 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>4</sub> | Lungimea funcțională | 80 | mm |
| Codificare | Codificare sculă | C8-PSRNL-45080-25 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 25 | |
| Tip | Plăcuțe amovibile posibile | SN .. 2507 .. | |
| f | Lățimea funcțională | 45 | mm |
