Sculă cu coadă – fixare rigidă – CRDNN3225P12-ID

Sculă cu coadă – fixare rigidă CRDNN3225P12-ID-CRDNN3225P12-ID-0678465913 Sculă cu coadă – fixare rigidă – CRDNN2525M12-ID
Sculă cu coadă – fixare rigidă CRSNL3232P15-ID-CRSNL3232P15-ID-0678474913 Sculă cu coadă – fixare rigidă – CRSNL2525M12-ID

1.027,78 lei fără TVA - 1.243,61 lei cu TVA

Numărul articolului: 6296161Familie produs: D10NK SKU: CRDNN3225P12-ID UPC: 0678465913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,055 kg
Dimensiuni 172 × 50 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 0° neutru
DenumireDescriereValoareUnitate
A2
Lățime funcțională170mm
A3
Lungime funcțională170mm
A4
Înălțime de funcționare32mm
B3
Lungime în consolă170mm
B5
Cantitate rezerve de reascuțire170mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3225
C4
Înălțimea coziimmmm
D7
Lățimea cozii25mm
D7
Masă (greutate)1,053kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal-8°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolCRDNN3225P12-ID
J22
Codificare produs629
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RN120700*****00
J6
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă170mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii3225
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal-8°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare32mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională170mm
MIID
Codificare plăcuță amovibilăRNGN 12 07 00
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire170mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeR
SSC
Insert seat size code12
TSYCISO
Identificator imagineCRDN-ISO-AUSSEN-C
WF
Lățime funcțională18,8mm
WT
Masă (greutate)1,053kg
XYWD
xyw plane distance-170mm
XZWD
xzw plane distance32mm
YZWD
yzw plane distance-18,8mm

Descriere

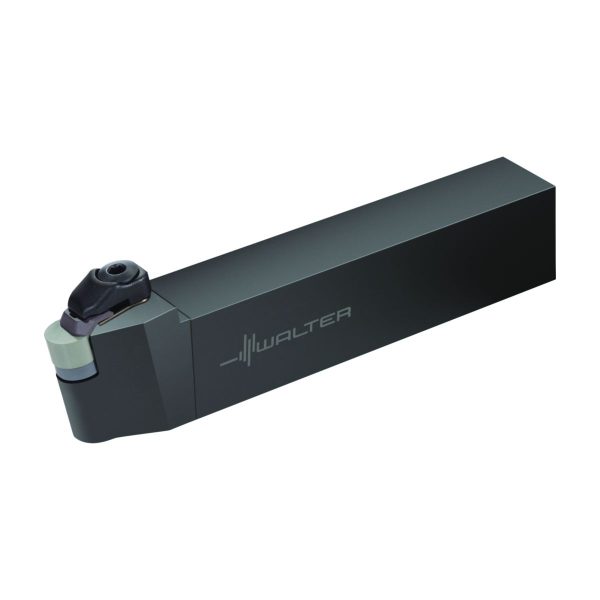

Sculă cu coadă – fixare rigidă CRDN • Walter Turn • metric • Coadă cu secțiune pătrată • Neutru • 32x25mm • plăcuță rotundă • RN .. 1207 ..

Descriere unealtă

Sculă cu coadă Walter Turn cu strângere rigidă pentru plăcuțe amovibile negative din ceramică (C)
Sistem special pentru plăcuțe amovibile din ceramică fără gaură

Domenii de utilizare

Prima opțiune pentru prelucrarea aliajelor refractare și tipurilor de fontă, cu plăcuțe amovibile din ceramică

Avantajele Dvs.

Strângere rigidă cu pastilă din carbură metalică pentru o durată lungă de viață
Sistem stabil de fixare pentru procese eficiente

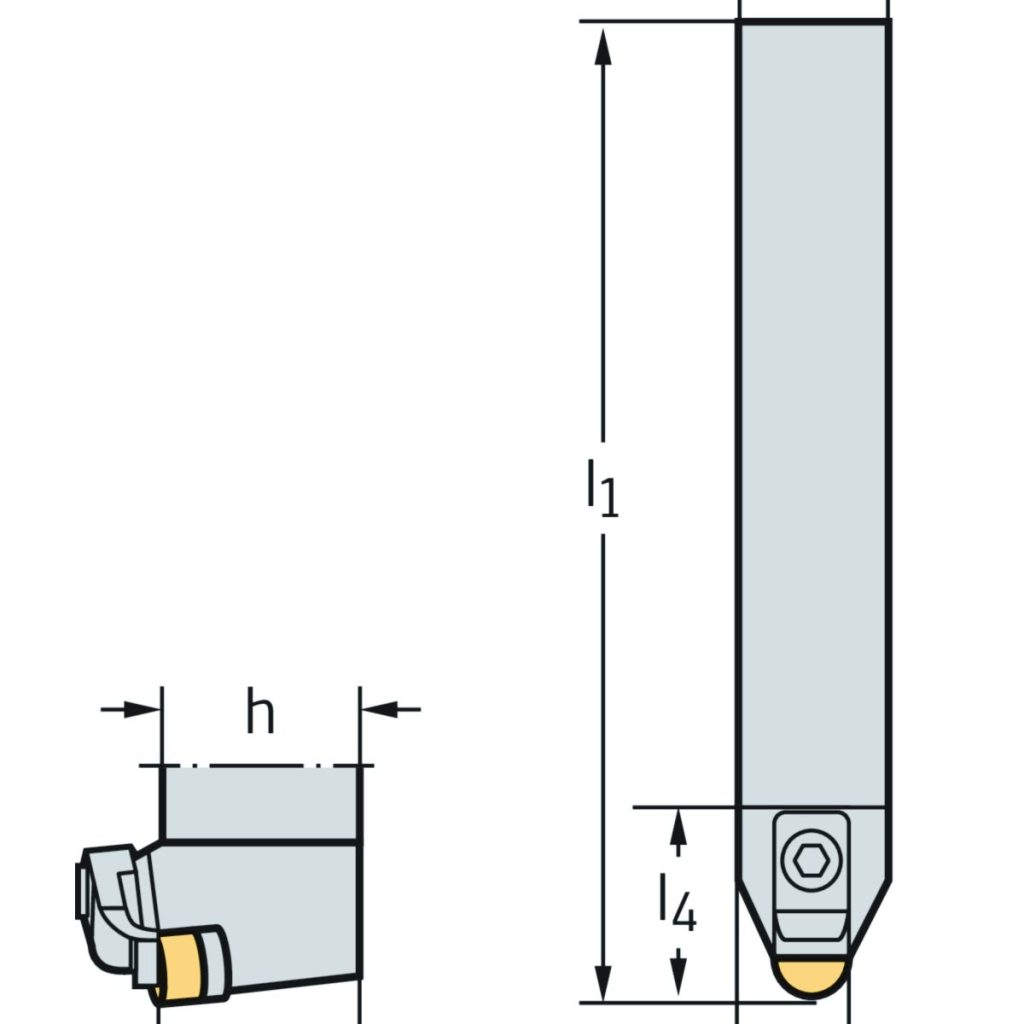

DenumireDescriereValoareUnitate
bLățimea cozii25mm
γUnghi de degajare ortogonal-8°
h = h<sub>1</sub>Înălțimea cozii32mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală170mm
l<sub>4</sub>Lungime în consolă32mm
CodificareCodificare sculăCRDNN3225P12-ID
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileRNGN1207 ..
fLățimea funcțională18,8mm
