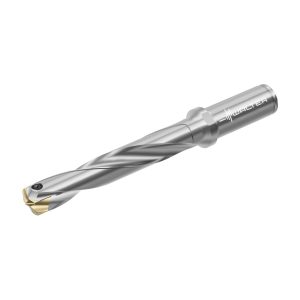

Burghie cu plăcuțe amovibile - D4140.05-13.00A15-A - imagine 3

Burghie cu plăcuțe amovibile – D4140.05-13.00A15-A

Burghie cu plăcuțe amovibile D4140-05-13.00A16-A-BOW-D4140-05-13.00A16-A-BOW-4063465038861 Burghie cu plăcuțe amovibile – D4140.05-24.00A26-G
Burghie cu plăcuțe amovibile D4140-05-13.00A16-A-BOW-D4140-05-13.00A16-A-BOW-4063465038861 Burghie cu plăcuțe amovibile – D4140.05-16.00A19-C

1.921,73 lei fără TVA - 2.325,29 lei cu TVA

PMKNSHO
●●●●●●●●●
Numărul articolului: 7640592Familie produs: D4140 SKU: D4140.05-13.00A15-A UPC: 0956700766 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,168 kg
Dimensiuni 152 × 37 mm
Domeniu de utilizare

Lungime în consolă

Lungime în consolă

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Inch
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă13mm
A12
Diametru muchie așchietoare (max.), prima treaptă13mm
B3
Lungime în consolă98mm
B4
Lungime utilă146mm
B5
Cantitate rezerve de reascuțire146mm
B6
Lungimea canalului de prindere78mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,366mm
B71
Lungime funcțională95,63mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii625
C3
Diametru de prindere, pe partea mașinii15,875mm
C4
Lungime coadă48mm
D11
Număr de muchii așchietoare active, prima treaptă2
D6
Turație, maximă122401/min
D7
Masă (greutate)0,168kg
E1
Unghi, prima treaptă140°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei20°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J22
Codificare produs8063
J3
Siglă companieW
J43
Codare loc de separare pe partea pieseiWR$$CB12B$***R*****
J44
Codare loc de separare plăcuță amovibilăWR$$CB12B$***R*****
J45
Codificare plăcuță amovibilăP6001-D13
J52
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1P6001-D13
J6
Codare loc de separare pe partea mașiniiZYL01R6250$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
J91
Procedee de prelucrareWR$$CB12B$***R*****
LPR
Lungime în consolă98mm
NSM
Număr standard caracteristicăDIN4000-86
OAL
Cantitate rezerve de reascuțire146mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01R6250$$$$
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii625
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere78mm
LF
Lungime funcțională95,63mm
LS
Lungime coadă48mm
LU
Lungime utilă67mm
NOI
Număr de posibilități de utilizare20
OAL
Cantitate rezerve de reascuțire146mm
OHX
Lungime în consolă98mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,366mm
RHO
Rho0°
RPMX
Turație, maximă122401/min
STDNO
Standard-
TSYC
Identificator imagineD4140.05-A
ULDR
Usable length diameter ratio5,154
WT
Masă (greutate)0,168kg
XYWD
xyw plane distance-95,63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie cu plăcuțe amovibile D4140 • Drion·tec® • coadă cilindrică cu guler • inch • 5xD • point angle 140° • Z=2 • Dc=13mm

Descriere unealtă

Burghie cu plăcuțe amovibile D4140

Domenii de utilizare

Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto
Găurire în plin adecvată pentru găurire în pachet, intrare și ieșire oblică până la 5°

Avantajele Dvs.

Siguranță maximă a procesului și durabilitate prin evacuarea lichidului de răcire direct pe muchia așchietoare
Evacuarea sigură a așchiilor prin canalele lustruite
Protecție împotriva frecării și durabilitate ridicată pentru corpul burghiului datorită suprafeței călite și lustruite
Selectare simplă a plăcuțelor amovibile cu ajutorul Color Select

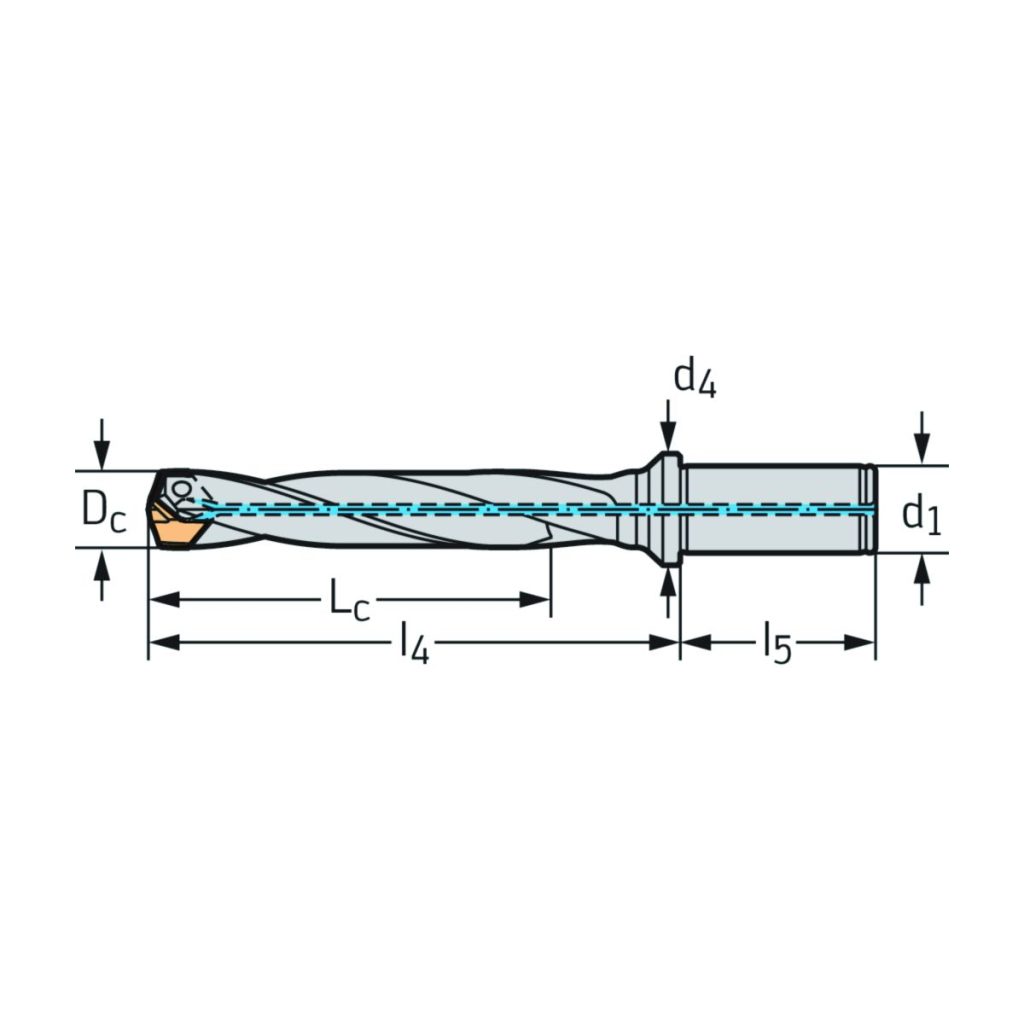

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
D<sub>c min</sub>Diametrul muchiei așchietoare0,512inch
d<sub>1</sub>Diametrul de îmbinare0,625inch
D<sub>c max</sub>Diametrul maxim de tăiere0,551inch
d<sub>4</sub>Diametrul flanșei0,787inch
l<sub>4</sub>Lungimea funcțională3,858inch
l<sub>5</sub>Lungime coadă1,89inch
L<sub>c</sub>Lungimea muchiei așchietoare2,638inch
CodificareCodificare sculăD4140.05-13.00A15-A
TipPlăcuțe amovibile posibileP600 . -D13, ..
GreutateGreutatea0,37lbs
Dimensiune locaș de așezareDimensiune locaș de așezareA
