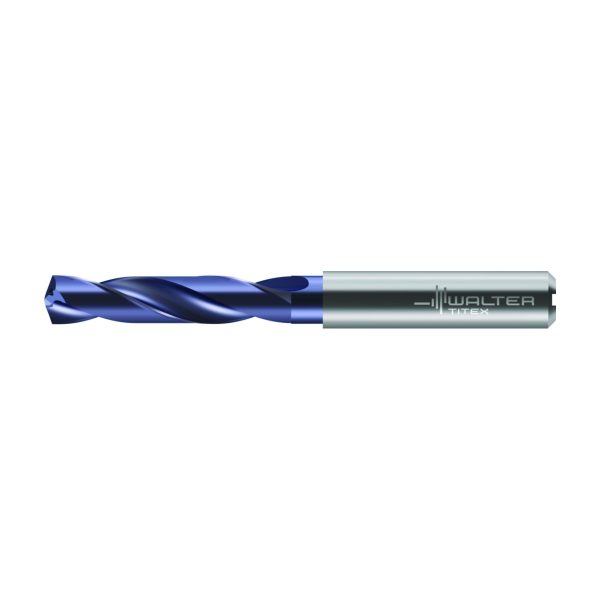

Burghie din carbură metalică cu canal de răcire - DC150-03-05.556A1-WJ30RE - imagine 1

Burghie din carbură metalică cu canal de răcire – DC150-03-05.556A1-WJ30RE

Burghie din carbură metalică cu canal de răcire – DC150-03-05.550A1-WJ30RE
Burghie din carbură metalică cu canal de răcire – DC150-03-05.700A1-WJ30RE

334,88 lei fără TVA - 405,20 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6968765Familie produs: DC150 SKU: DC150-03-05.556A1-WJ30RE EAN: 4031132392875 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,024 kg
Dimensiuni 115 × 12 mm
Domeniu de utilizare

Lungime utilă

Lungimea canalului de prindere

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Burghie din carbură metalică cu canal de răcire DC150
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă30mm
B3
Lungime în consolă30mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire28mm
B6
Lungimea canalului de prindere28mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare1,011mm
B71
Lungime funcțională64,989mm
B9
Lungime gât20
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei30°
D6
Turație, maximă1000001/min
D7
Masă (greutate)0,024kg
E1
Unghi, prima treaptă140°
F1
Sensul de așchiereR
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H3
Denumire sort de la producătorWJ30RE
H5
Acoperire/suprafațăTiNAl
J1
StandardDIN 6537 K
J11
Număr standard sub formă de litereHA
J21
Număr articolDC150-03-05.556A1-WJ30RE
J22
Codificare produs822
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Procedee de prelucrareDIN4000-81
DenumireDescriereValoareUnitate
BMC
Execuția sculeiH
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$06
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiNAl
CP
Coolant pressure0MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii60
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal20,45°
GRADE
Denumire sort de la producătorWJ30RE
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere28mm
LF
Lungime funcțională64,989mm
LS
Lungime coadă36mm
LU
Lungime utilă20mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire66mm
OHX
Lungime în consolă30mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare1,011mm
RHO
Rho0°
RPMX
Turație, maximă1000001/min
STDNO
StandardDIN 6537 K
TSYC
Identificator imagineDC150-03-A1
ULDR
Usable length diameter ratio3,6
WT
Masă (greutate)0,024kg
XYWD
xyw plane distance-64,989mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie din carbură metalică cu canal de răcire DC150 • Perform • DIN 6537 K • 3xD • coadă DIN 6535 HA • point angle 140° • WJ30RE • Dc=5,556mm

Descriere unealtă

Dimensiuni constructive ~3 × Dc (conform DIN 6537 scurt)
Burghie din carbură metalică DC150 Perform cu răcire interioară
Coadă conform DIN 6535 forma HA

Domenii de utilizare

Grupele ISO de materiale P, M, K, N, S, H, O
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto
Utilizabile cu emulsie, ulei și MQL

Avantajele Dvs.

Utilizare universală în toate materialele
Rentabil la mărimi de loturi mici și medii

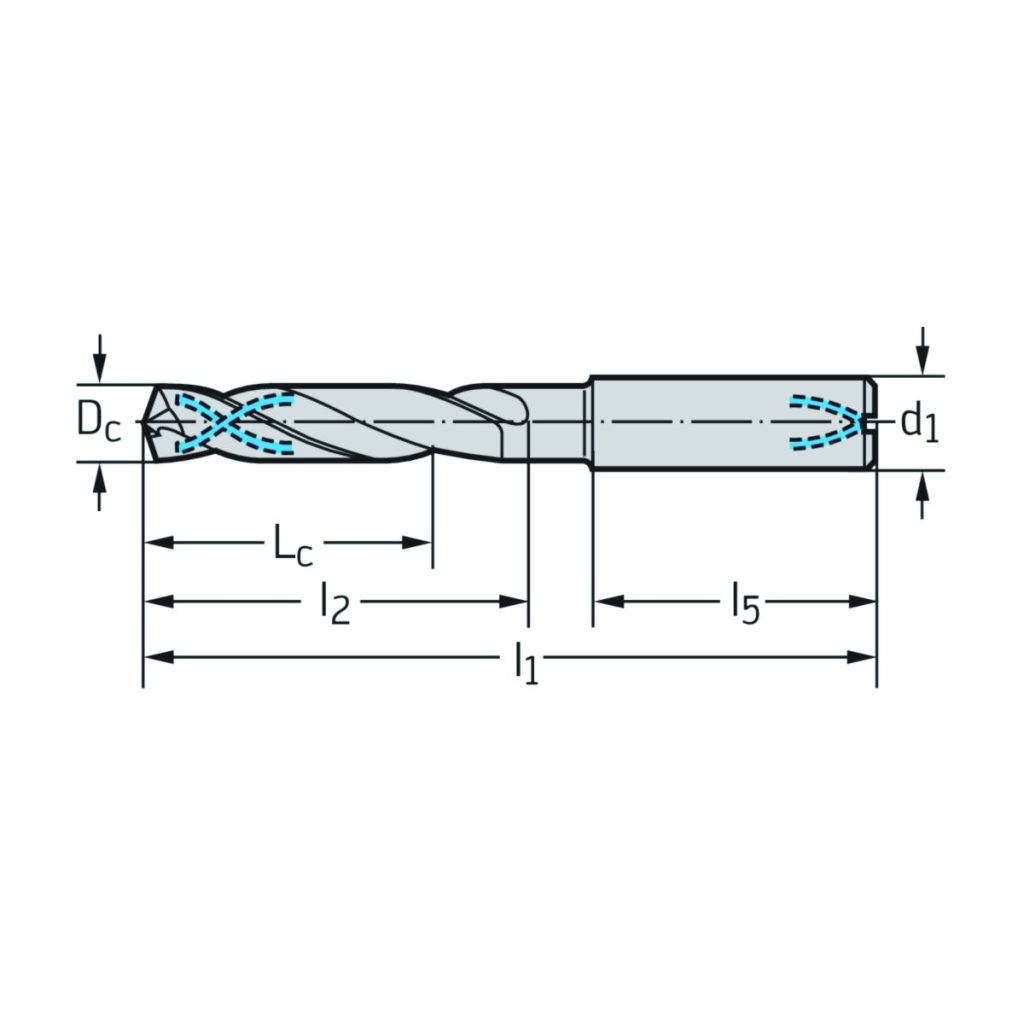

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare0,219inch
d<sub>1</sub>Diametrul cozii0,236inch
l<sub>2</sub>Lungime canal1,102inch
l<sub>5</sub>Lungime coadă1,417inch
L<sub>c</sub>Adâncime de găurire0,787inch
l<sub>1</sub>Lungimea totală2,598inch
CodificareCodificare sculăDC150-03-05.556A1-WJ30RE
D<sub>c Inch/Nr</sub>Diametrul muchiei așchietoare7/32"
