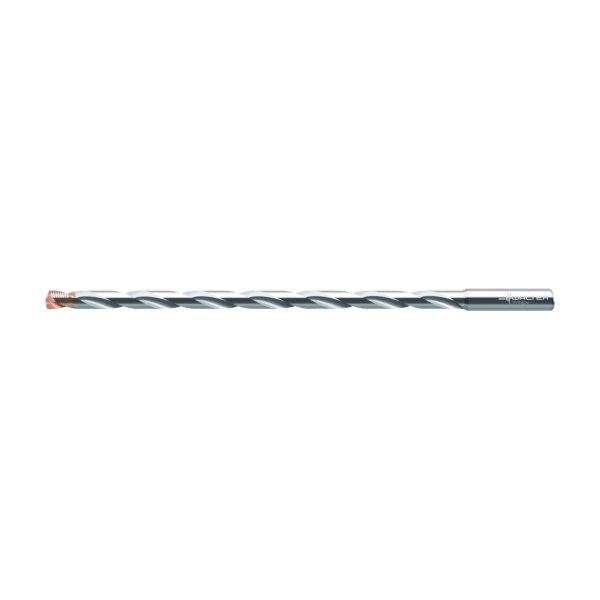

Burghie din carbură metalică cu canal de răcire - DC170-20-14.288A1-WJ30EJ - imagine 1

Burghie din carbură metalică cu canal de răcire – DC170-20-14.288A1-WJ30EJ

Burghie din carbură metalică cu canal de răcire – DC170-20-12.000A1-WJ30EJ
Burghie din carbură metalică cu canal de răcire – DC170-20-05.800A1-WJ30EJ

10.042,23 lei fără TVA - 12.151,10 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6597653Familie produs: DC170 SKU: DC170-20-14.288A1-WJ30EJ EAN: 4031132356280 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,621 kg
Dimensiuni 407 × 33 mm
Domeniu de utilizare

Lungime utilă

Lungimea canalului de prindere

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Burghie din carbură metalică cu canal de răcire DC170
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă356mm
B3
Lungime în consolă356mm
B4
Lungime utilă336mm
B5
Cantitate rezerve de reascuțire352mm
B6
Lungimea canalului de prindere352mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,6mm
B71
Lungime funcțională401,4mm
B9
Lungime gât336
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei30°
D6
Turație, maximă1000001/min
D7
Masă (greutate)0,596kg
E1
Unghi, prima treaptă140°
F1
Sensul de așchiereR
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H3
Denumire sort de la producătorWJ30EJ
H5
Acoperire/suprafațăTiAlN (AlCrN)
J1
StandardTP-NORM 67X
J11
Număr standard sub formă de litereHA
J21
Număr articolDC170-20-14.288A1-WJ30EJ
J22
Codificare produs823
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Procedee de prelucrareDIN4000-81
DenumireDescriereValoareUnitate
BMC
Execuția sculeiH
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiAlN (AlCrN)
CP
Coolant pressure0MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal20,45°
GRADE
Denumire sort de la producătorWJ30EJ
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere352mm
LF
Lungime funcțională401,4mm
LS
Lungime coadă48mm
LU
Lungime utilă336mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire404mm
OHX
Lungime în consolă356mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,6mm
RHO
Rho0°
RPMX
Turație, maximă1000001/min
STDNO
StandardTP-NORM 67X
TSYC
Identificator imagineDC170-20-A1
ULDR
Usable length diameter ratio23,516
WT
Masă (greutate)0,596kg
XYWD
xyw plane distance-401,4mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie din carbură metalică cu canal de răcire DC170 • Supreme • 20xD • coadă DIN 6535 HA • point angle 140° • WJ30EJ • Dc=14,288mm

Descriere unealtă

Dimensiuni constructive ~20 × Dc conform standardului Walter

Avantajele Dvs.

Tehnologie XD: Găurire adâncă până la 20 × Dc fără întrerupere

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare0,563inch
d<sub>1</sub>Diametrul cozii0,63inch
l<sub>2</sub>Lungime canal13,858inch
l<sub>5</sub>Lungime coadă1,89inch
L<sub>c</sub>Adâncime de găurire13,228inch
l<sub>1</sub>Lungimea totală15,906inch
CodificareCodificare sculăDC170-20-14.288A1-WJ30EJ
D<sub>c Inch/Nr</sub>Diametrul muchiei așchietoare9/16"
