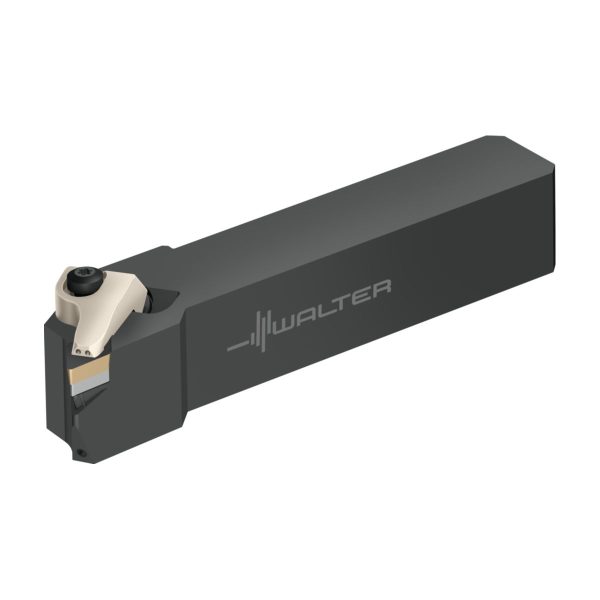

Sculă cu coadă – fixare rigidă DDJCR2525X11-P-DDJCR2525X11-P-0884066914
Sculă cu coadă – fixare rigidă DDJCR2525X11-P-DDJCR2525X11-P-0884066914
Sculă cu coadă – fixare rigidă - DDJCR2020X11-P - imagine 2
Sculă cu coadă – fixare rigidă - DDJCR2020X11-P - imagine 3

Sculă cu coadă – fixare rigidă – DDJCR2020X11-P

Sculă cu coadă – fixare rigidă DDJCL2525X11-P-DDJCL2525X11-P-0884065914 Sculă cu coadă – fixare rigidă – DDJCL2525X11-P
Sculă cu coadă – fixare rigidă DDJCR2525X11-P-DDJCR2525X11-P-0884066914 Sculă cu coadă – fixare rigidă – DDJCR2525X11-P

1.498,84 lei fără TVA - 1.813,60 lei cu TVA

Numărul articolului: 7279140Familie produs: D10PP SKU: DDJCR2020X11-P UPC: 0884064914 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,407 kg
Dimensiuni 125 × 55 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25mm
A2
Lățime funcțională25mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare125mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,405kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal-3°
E5
Unghi de înclinare-7°
F1
Sensul de așchiereR
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolDDJCR2020X11-P
J22
Codificare produs6645
J3
Siglă companieW
J42
Codificare plăcuță amovibilăDCMT 11 T3 08
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire125mm
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-3°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare20mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare-7°
LF
Lungime funcțională125mm
MIID
Codificare plăcuță amovibilăDCMT 11 T3 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.27°
SC
Insert shape codeD
SSC
Insert seat size code11
TSYCISO
Identificator imagineDDJCR-ISO-AUSSEN-P
WF
Lățime funcțională25mm
WT
Masă (greutate)0,405kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance20mm
YZWD
yzw plane distance-25mm

Descriere

Sculă cu coadă – fixare rigidă DDJC…-P • Walter Turn • metric • Coadă cu secțiune pătrată • κ=93° • Dreapta • 20x20mm • plăcuță rombică • DC .. 11T3 .. • Răcire de precizie

Descriere unealtă

Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Sculă cu coadă Walter Turn – Strângere rigidă cu răcire de precizie (D. . . -P)

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

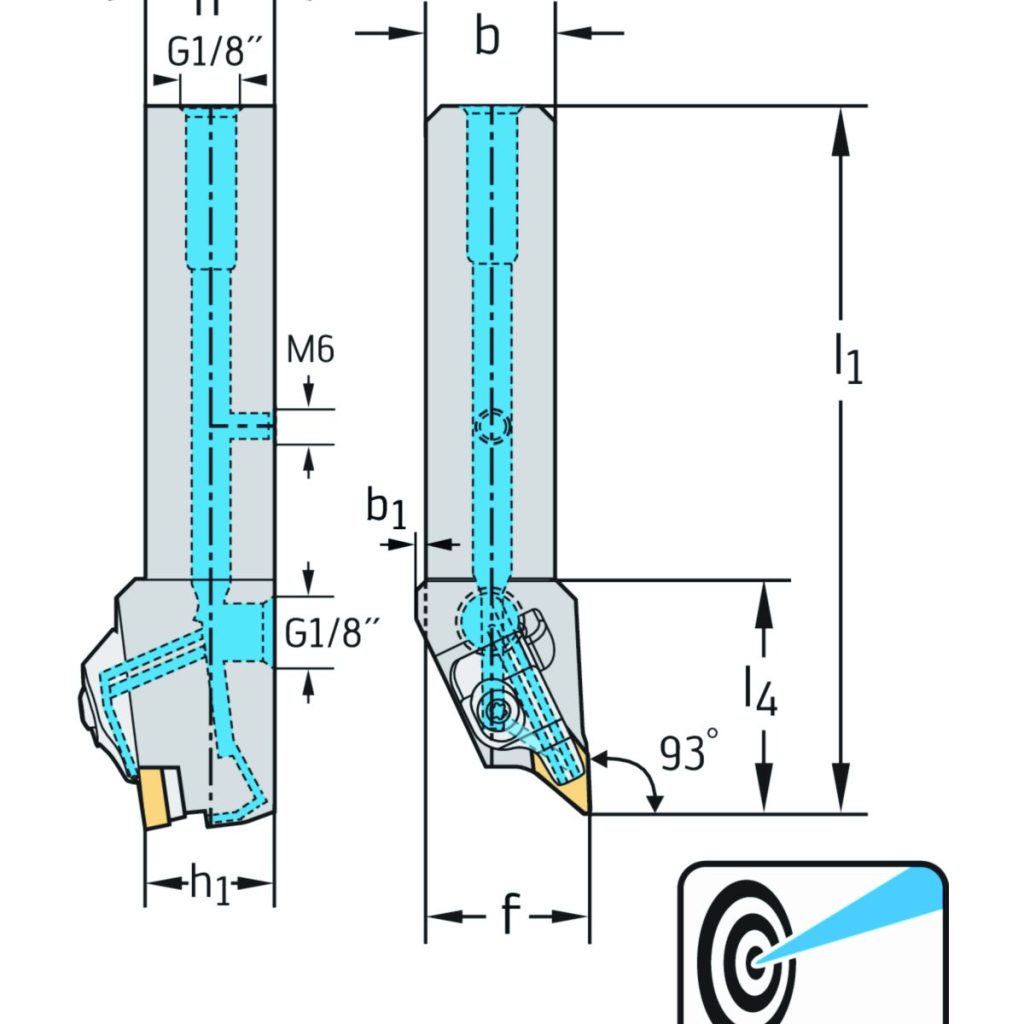

DenumireDescriereValoareUnitate
bLățimea cozii20mm
γUnghi de degajare ortogonal-3°
h = h<sub>1</sub>Înălțimea cozii20mm
b<sub>1</sub>Lățime6mm
λ<sub>s</sub>Unghi de înclinare-7°
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungime în consolă48,5mm
CodificareCodificare sculăDDJCR2020X11-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
fLățimea funcțională25mm
