Sculă cu coadă – fixare rigidă – DSSNL3232P19

Sculă cu coadă – fixare rigidă DSSNL165D-DSSNL165D-0522911913 Sculă cu coadă – fixare rigidă – DSSNL2525M12
Sculă cu coadă – fixare rigidă DSSNL165D-DSSNL165D-0522911913 Sculă cu coadă – fixare rigidă – DSSNL2020K12

904,66 lei fără TVA - 1.094,64 lei cu TVA

Numărul articolului: 5042235Familie produs: D10NK SKU: DSSNL3232P19 UPC: 0442248913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,474 kg
Dimensiuni 185 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 45°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare40mm
A2
Lățime funcțională40mm
A3
Lungime funcțională182,48mm
A4
Înălțime de funcționare12,48mm
A52
Cota a la lungimea funcțională12,48mm
B3
Lungime în consolă182,48mm
B5
Cantitate rezerve de reascuțire182,48mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii3232
C4
Înălțimea cozii32mm
C5
Lățimea cozii32mm
D7
Masă (greutate)1,474kg
E1
Unghiul de atac45°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-8°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolDSSNL3232P19
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SN1906002******
J42
Codificare plăcuță amovibilăSNMG 19 06 12
J6
Codare loc de separare pe partea mașiniiVKT01A3232$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă182,48mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii32mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii3232
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal-8°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare32mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională182,48mm
LFA
Cota a la lungimea funcțională12,48mm
MIID
Codificare plăcuță amovibilăSNMG 19 06 12
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire182,48mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code19
TQ
Torque6,4Nm
TSYCISO
Identificator imagineDSSNL-ISO-AUSSEN
WF
Lățime funcțională40mm
WT
Masă (greutate)1,474kg
XYWD
xyw plane distance-182,48mm
XZWD
xzw plane distance32mm
YZWD
yzw plane distance27,52mm

Descriere

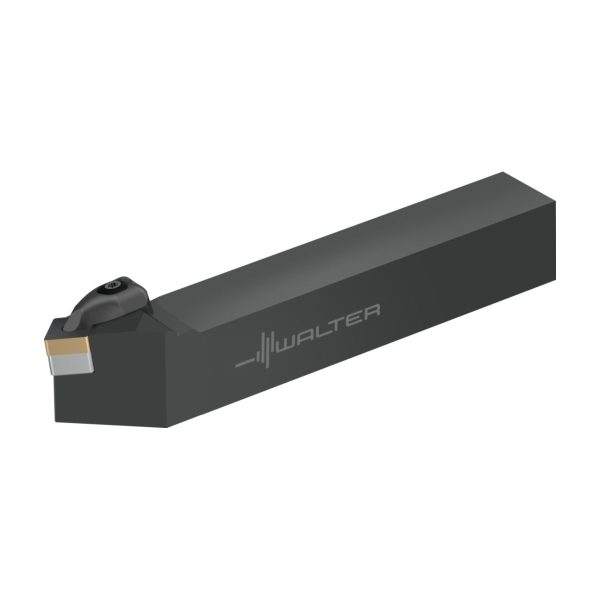

Sculă cu coadă – fixare rigidă DSSN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=45° • Stânga • 32x32mm • plăcuță pătrată • SN .. 1906 ..

Descriere unealtă

Sculă cu coadă Walter Turn cu strângere rigidă (D)
Stabilitate maximă datorită strângerii tridimensionale
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte

Avantajele Dvs.

Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile negative în combinație cu strângerea rigidă
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile

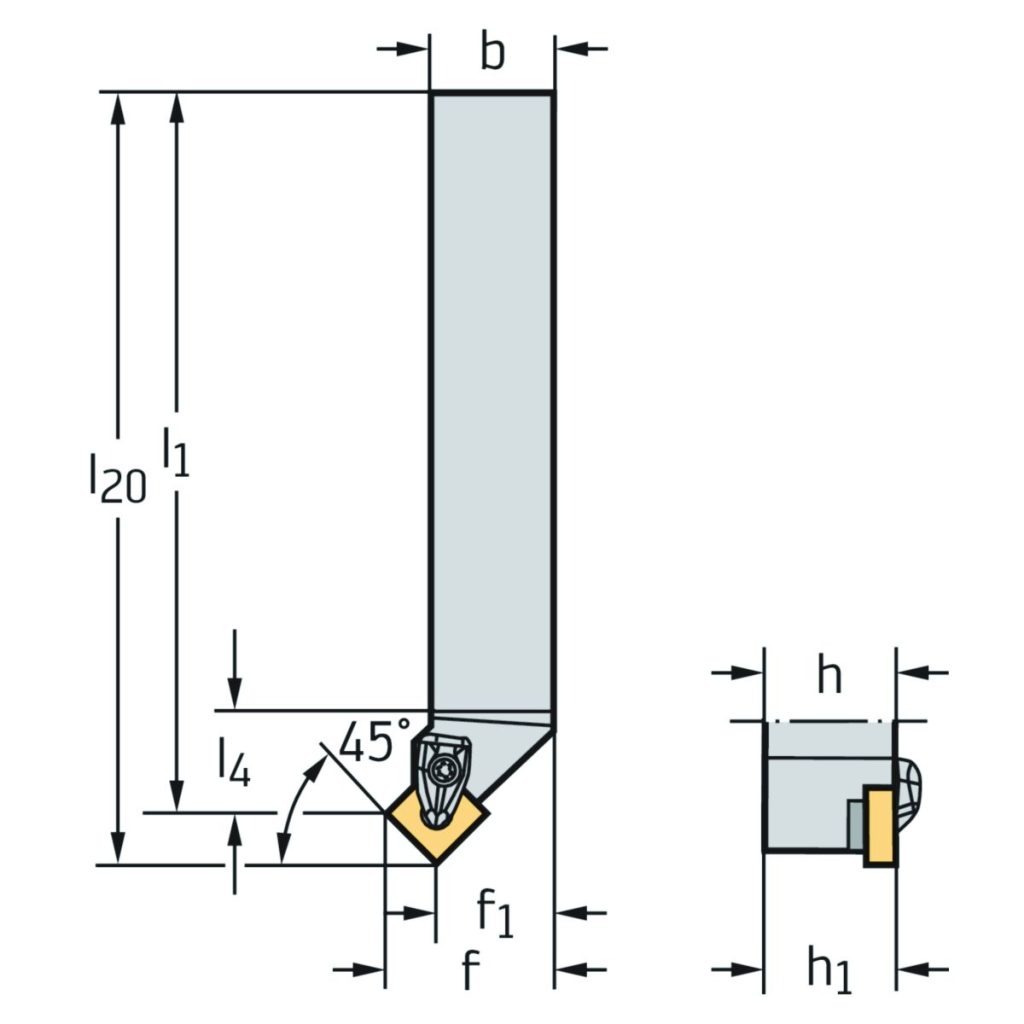

DenumireDescriereValoareUnitate
bLățimea cozii32mm
γUnghi de degajare ortogonal-8°
h = h<sub>1</sub>Înălțimea cozii32mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea funcțională170mm
l<sub>20</sub>Lungimea totală182,5mm
l<sub>4</sub>Lungime în consolă37mm
CodificareCodificare sculăDSSNL3232P19
Dimensiunea scaunului plăciiMărimea locașului plăcuței19
TipPlăcuțe amovibile posibileSN .. 1906 ..
f<sub>1</sub>Lățimea funcțională27,5mm
fLățimea funcțională40mm
