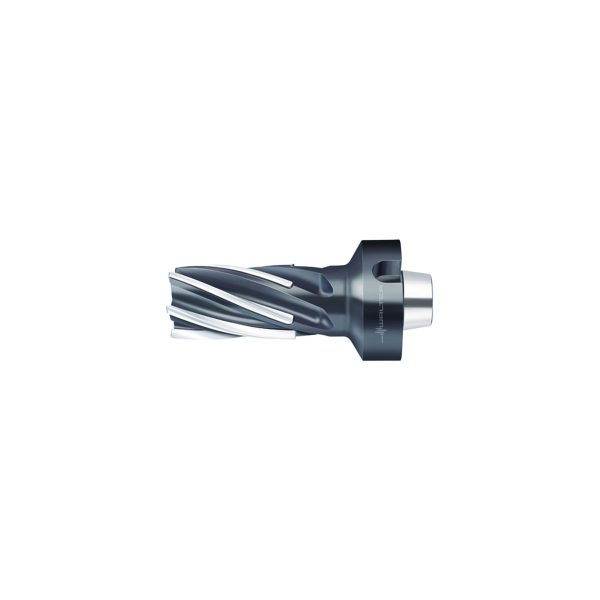

Freze cilindro-frontale elicoidale brazate – F1682.N8.063.Z06.100.K
8.141,91 lei fără TVA - 9.851,71 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 3,360 kg |
|---|---|
| Dimensiuni | 185 × 90 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Tip unealtă | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze cilindro-frontale elicoidale brazate F1682 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 60 | mm |
A5 | Diametrul gâtului | 60 | mm |
B2 | Lungimea muchiei așchietoare, max. | 100 | mm |
B3 | Lungime în consolă | 121 | mm |
B4 | Lungime utilă | 121 | mm |
B5 | Cantitate rezerve de reascuțire | 168 | mm |
B6 | Lungime cap | 150 | mm |
B71 | Lungime funcțională | 150 | mm |
B9 | Lungime gât | 120,52 | |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | 80 | mm |
C4 | Lungime coadă | 18 | mm |
D6 | Turație, maximă | 5000 | 1/min |
D7 | Masă (greutate) | 3,36 | kg |
E2 | Unghi de degajare lateral | 5 | ° |
E3 | Unghi axial de așchiere | 25 | ° |
E4 | Unghi de plonjare, max. | 1 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 25 | ° |
G2 | Lățime fațetă de colț | 0,8 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WKM | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | - | |
J21 | Număr articol | F1682.N8.063.Z06.100.K | |
J3 | Siglă companie | W | |
J6 | Siglă companie | NCT01C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 100 | mm |
BD | Diametrul corpului | 80 | mm |
BMC | Execuția sculei | S | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
CHW | Lățime fațetă de colț | 0,8 | mm |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CP | Coolant pressure | MPa | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
DN | Diametrul gâtului | 60 | mm |
FHA | Unghiul elicei | 25 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 5 | ° |
GAMP | Unghi axial de așchiere | 25 | ° |
GRADE | Denumire sort de la producător | WKM | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
KCH | Unghi fațetă de protecție | 45 | ° |
LF | Lungime funcțională | 150 | mm |
LS | Lungime coadă | 18 | mm |
LU | Lungime utilă | 121 | mm |
OAL | Cantitate rezerve de reascuțire | 168 | mm |
OHX | Lungime în consolă | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
TSYC | Identificator imagine | F1682-N | |
ULDR | Usable length diameter ratio | 1,921 | |
WT | Masă (greutate) | 3,36 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Prelungitor – A101M.0.80.100.80SKU: A101M.0.80.100.802.574,79 lei fără TVA - 3.115,50 lei cu TVA- Prelungitor – A101M.0.80.160.80SKU: A101M.0.80.160.802.917,39 lei fără TVA - 3.530,04 lei cu TVA
- Mărire – A103M.0.63.090.80SKU: A103M.0.63.090.804.812,35 lei fără TVA - 5.822,94 lei cu TVA
- Prelungitor – A101M.0.80.120.80SKU: A101M.0.80.120.802.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.80.140.80SKU: A101M.0.80.140.802.772,85 lei fără TVA - 3.355,15 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.80SKU: A100M.4.50.040.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.090.80SKU: A100M.4.40.090.804.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.060.80SKU: AK100M.2.50.060.803.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.050.80SKU: A100M.3.50.050.802.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.025.80SKU: A100M.2.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.090.80SKU: A100M.2.40.090.803.559,75 lei fără TVA - 4.307,30 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.80SKU: AK200M.2.50.030.802.879,91 lei fără TVA - 3.484,69 lei cu TVA
- Master DIN 2080 – A100M.1.50.025.80SKU: A100M.1.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.80.HSKSKU: A100M.7.100.100.80.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.070.80.C8SKU: A100M.8.80.070.80.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.80.HSKSKU: A100M.7.063.080.80.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.60.060.N8SKU: AK135M.5.60.060.N86.032,83 lei fără TVA - 7.299,72 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.40.060.N8SKU: AK135M.5.40.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.50.060.N8SKU: AK135M.5.50.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.80.C6SKU: A100M.8.63.070.80.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
Descriere
Freze cilindro-frontale elicoidale brazate F1682 • adaptor modular NCT • κ=90° • metric • Dc=63mm • Z=6

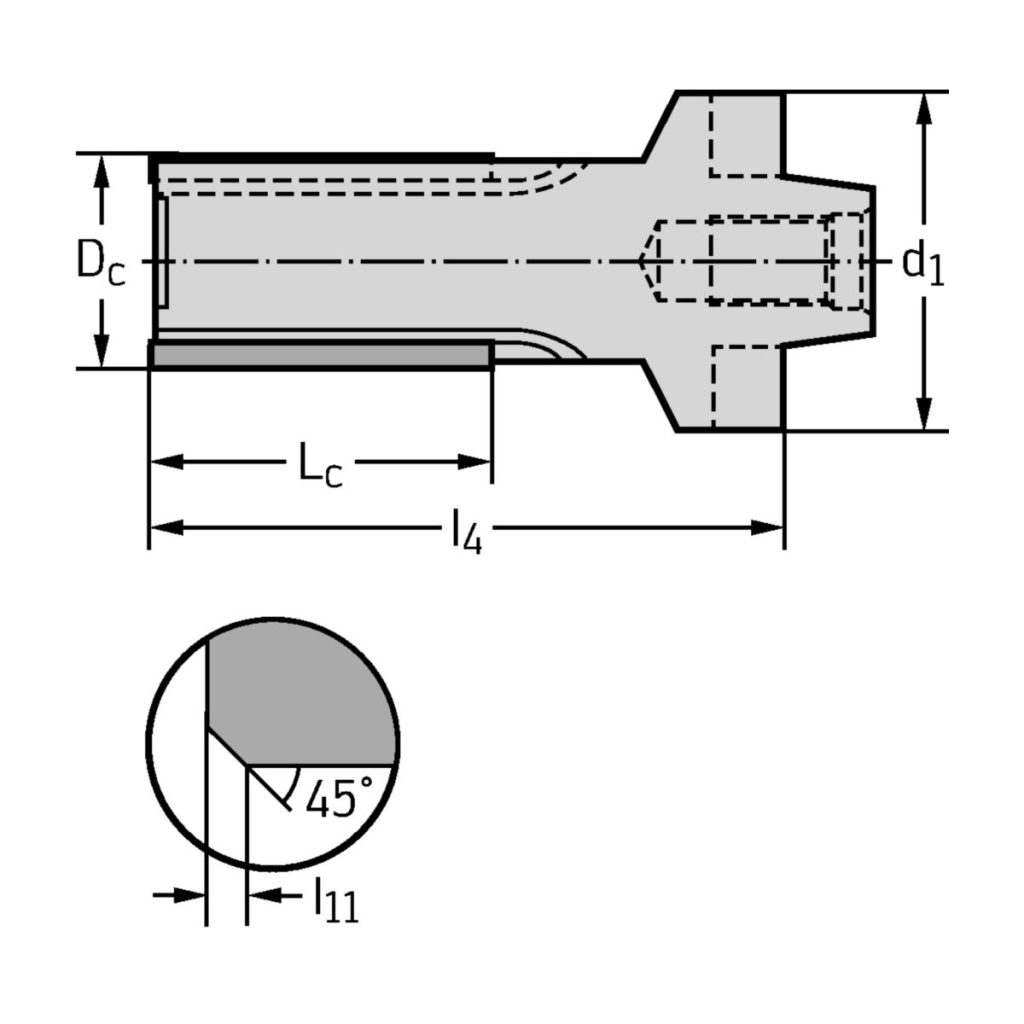

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 100 | mm |
| l<sub>11</sub> | Lungime fațetă de protecție | 0,8 | mm |
| D<sub>c js16</sub> | Diametrul muchiei așchietoare | 63 | mm |
| d<sub>1</sub> | Diametrul cozii | 80 | mm |
| l<sub>1</sub> | Lungimea totală | 168 | mm |
| l<sub>4</sub> | Lungimea funcțională | 150 | mm |
| Codificare | Codificare sculă | F1682.N8.063.Z06.100.K | |
| Greutate | Greutatea | 3,36 | kg |
| Z | Numărul de dinți | 6 |
