Freze cilindro-frontale F2010.UB.254.Z16.08R769M-F2010.UB.254.Z16.08R769M-4063465943035
Freze cilindro-frontale F2010.UB.254.Z16.08R769M-F2010.UB.254.Z16.08R769M-4063465943035

Freze cilindro-frontale – F2010.B.160.Z10.08.R769M

Freze cilindro-frontale F2010.UB.152.Z10.08R769M-F2010.UB.152.Z10.08R769M-4063465943004 Freze cilindro-frontale – F2010.B.125.Z08.08.R769M
Freze cilindro-frontale F2010.UB.254.Z16.08R769M-F2010.UB.254.Z16.08R769M-4063465943035 Freze cilindro-frontale – F2010.B.200.Z12.08.R769M

10.352,70 lei fără TVA - 12.526,77 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8549923Familie produs: F2010 SKU: F2010.B.160.Z10.08.R769M EAN: 4063465942823 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR769M (TNMU16..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)160mm
A2
Diametru muchie așchietoare 2160mm
A3
Diametrul corpului159mm
A4
Diametrul butucului8mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă47001/min
D7
Masă (greutate)5,6kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință10
F22
Număr de muchii așchietoare active, pe partea frontală10
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level10
G13
Număr de plăcuțe amovibile poziția A10
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolF2010.B.160.Z10.08.R769M
J22
Codificare produs5162
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$TN1605**3RB****
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului159mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count10
CICT (F)
Număr de plăcuțe amovibile poziția A10
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7,14mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2160mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă47001/min
SC
Insert shape codeT
SSC
Insert seat size code16
TSYC
Identificator imagineF2010-B3-TNMU16
ULDR
Usable length diameter ratio0,64
WT
Masă (greutate)5,6kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală10
ZEFP
Număr de muchii așchietoare active, pe circumferință10

Descriere

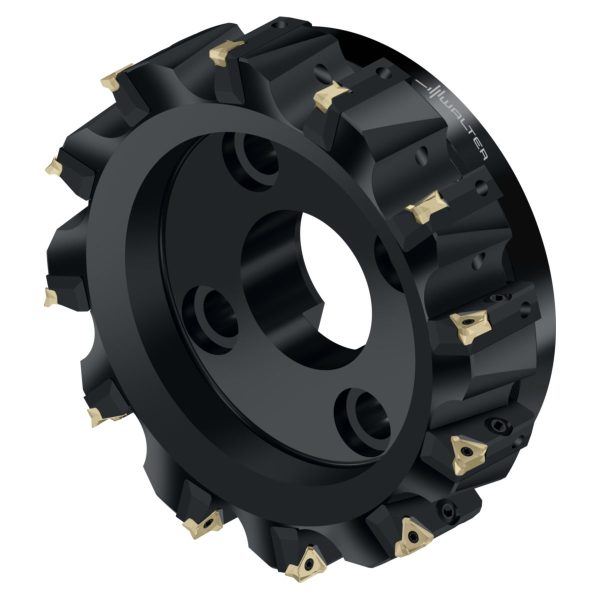

Freze cilindro-frontale F2010 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • TN .. 1605 .. • Dc=160mm • Z=10

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală10
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăF2010.B.160.Z10.08.R769M
TipPlăcuțe amovibile posibileTNMU1605...
GreutateGreutatea5,6kg
ZNumărul de dinți10
