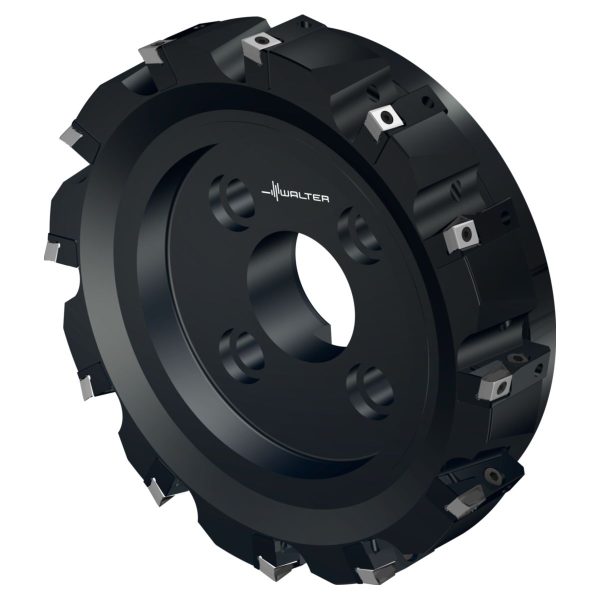

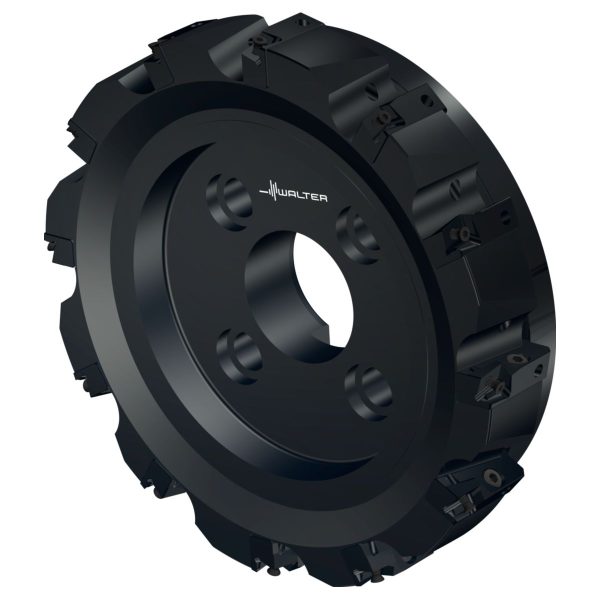

Freze cilindro-frontale – F2010.B.250.Z12.12.R752M
14.233,63 lei fără TVA - 17.222,69 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ●● | ●● | ● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 16,400 kg |
|---|---|
| Dimensiuni | 395 × 125 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | F2010-FR752M (LN..1306..) |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 250 | mm |
A2 | Diametru muchie așchietoare 2 | 250 | mm |
A3 | Diametrul corpului | 249 | mm |
A4 | Diametrul butucului | 12 | mm |
B2 | Adâncime de așchiere | 12 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
B71 | Lungime funcțională | 63 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SPK | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 600 | |
C3 | Diametru de prindere, pe partea mașinii | 60 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 3800 | 1/min |
D7 | Masă (greutate) | 16,4 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 12 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 12 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 12 | |
G13 | Număr de plăcuțe amovibile poziția A | 12 | |
G22 | Cutting item type count | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2010.B.250.Z12.12.R752M | |
J22 | Codificare produs | 5162 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LN1306**3RB**** | |
J6 | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 12 | mm |
BD | Diametrul corpului | 249 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
CICT | Cutting item count | 12 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 12 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 600 | |
DBC | Număr diametrul cercului de fugă gaură | 1,016E+16 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 250 | mm |
DCX | Diametru muchie așchietoare 2 | 250 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 63 | mm |
LF | Lungime funcțională | 63 | mm |
NOI | Număr de posibilități de utilizare | 240 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
OHX | Lungime în consolă | 63 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 3800 | 1/min |
SC | Insert shape code | L | |
TSYC | Identificator imagine | F2010-B3-LNHU13 | |
ULDR | Usable length diameter ratio | 0,87 | |
WT | Masă (greutate) | 16,4 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 12 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 12 |
Plăcuțe de finisare – LNHX130608R-L55T WHH15XSKU: LNHX130608R-L55T WHH15X244,10 lei fără TVA - 295,36 lei cu TVA- Plăcuțe de finisare – LNHX130608R-L55T WAK15SKU: LNHX130608R-L55T WAK15222,15 lei fără TVA - 268,80 lei cu TVA
- Plăcuțe de finisare – LNHX130608R-L55T WXM15SKU: LNHX130608R-L55T WXM15222,15 lei fără TVA - 268,80 lei cu TVA
- Plăcuțe de finisare – LNHX130608R-L55T WPM15GSKU: LNHX130608R-L55T WPM15G222,15 lei fără TVA - 268,80 lei cu TVA
- Plăcuțe de finisare – LNHX1306PDR-L55T WHH15XSKU: LNHX1306PDR-L55T WHH15X256,94 lei fără TVA - 310,90 lei cu TVA
- Plăcuțe de finisare – LNHX1306PDR-L55T WAK15SKU: LNHX1306PDR-L55T WAK15233,93 lei fără TVA - 283,06 lei cu TVA
- Plăcuțe de finisare – LNHX1306PDR-L55T WXM15SKU: LNHX1306PDR-L55T WXM15233,93 lei fără TVA - 283,06 lei cu TVA
- Plăcuțe de finisare – LNHX1306PDR-L55T WPM15GSKU: LNHX1306PDR-L55T WPM15G233,93 lei fără TVA - 283,06 lei cu TVA
- Rombice tangențiale – LNHU130608R-L85T WXN15SKU: LNHU130608R-L85T WXN15182,00 lei fără TVA - 220,22 lei cu TVA
- Rombice tangențiale – LNHU130608R-L85T WK10SKU: LNHU130608R-L85T WK10136,50 lei fără TVA - 165,17 lei cu TVA
- Rombice tangențiale – LNHU130632R-L55T WPP35GSKU: LNHU130632R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L65T WSP45GSKU: LNHU130608R-L65T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130616R-L55T WPP35GSKU: LNHU130616R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130620R-L55T WPP35GSKU: LNHU130620R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130630R-L55T WPP35GSKU: LNHU130630R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130625R-L55T WPP35GSKU: LNHU130625R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WPP35GSKU: LNHU130608R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130612R-L55T WPP35GSKU: LNHU130612R-L55T WPP35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130620R-L55T WSM35GSKU: LNHU130620R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130625R-L55T WSM35GSKU: LNHU130625R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130616R-L55T WSM35GSKU: LNHU130616R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130630R-L55T WSM35GSKU: LNHU130630R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130632R-L55T WSM35GSKU: LNHU130632R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130612R-L55T WSM35GSKU: LNHU130612R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WSM35GSKU: LNHU130608R-L55T WSM35G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WKK25GSKU: LNHU130608R-L55T WKK25G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130630R-L55T WKP35SSKU: LNHU130630R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130632R-L55T WKP35SSKU: LNHU130632R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130616R-L55T WKP35SSKU: LNHU130616R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130620R-L55T WKP35SSKU: LNHU130620R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130625R-L55T WKP35SSKU: LNHU130625R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130612R-L55T WKP35SSKU: LNHU130612R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WKP35SSKU: LNHU130608R-L55T WKP35S191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WAK15SKU: LNHU130608R-L55T WAK15222,15 lei fără TVA - 268,80 lei cu TVA
- Rombice tangențiale – LNHU130625R-L55T WKP35GSKU: LNHU130625R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130612R-L55T WKP35GSKU: LNHU130612R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130616R-L55T WKP35GSKU: LNHU130616R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WKP25SSKU: LNHU130608R-L55T WKP25S182,00 lei fără TVA - 220,22 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WKP35GSKU: LNHU130608R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130632R-L55T WKP35GSKU: LNHU130632R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130630R-L55T WSP45GSKU: LNHU130630R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130630R-L55T WKP35GSKU: LNHU130630R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130620R-L55T WKP35GSKU: LNHU130620R-L55T WKP35G218,94 lei fără TVA - 264,92 lei cu TVA
- Rombice tangențiale – LNHU130608R-L55T WSP45GSKU: LNHU130608R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130612R-L55T WSP45GSKU: LNHU130612R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130616R-L55T WSP45GSKU: LNHU130616R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130632R-L55T WSP45GSKU: LNHU130632R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNHU130620R-L55T WSP45GSKU: LNHU130620R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WPP35GSKU: LNMU130608R-L55T WPP35G155,24 lei fără TVA - 187,84 lei cu TVA
- Rombice tangențiale – LNHU130625R-L55T WSP45GSKU: LNHU130625R-L55T WSP45G191,10 lei fără TVA - 231,23 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WKP35GSKU: LNMU130608R-L55T WKP35G176,65 lei fără TVA - 213,75 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WKP25SSKU: LNMU130608R-L55T WKP25S147,74 lei fără TVA - 178,77 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WKP35SSKU: LNMU130608R-L55T WKP35S155,24 lei fără TVA - 187,84 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WKK25GSKU: LNMU130608R-L55T WKK25G154,70 lei fără TVA - 187,19 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WSP45GSKU: LNMU130608R-L55T WSP45G155,24 lei fără TVA - 187,84 lei cu TVA
- Rombice tangențiale – LNMU130608R-L55T WSM45XSKU: LNMU130608R-L55T WSM45X231,78 lei fără TVA - 280,45 lei cu TVA
- Dorn pentru freză frontală – A155M.0.80.065.60SKU: A155M.0.80.065.602.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.060.60SKU: AK155.8.C8.060.602.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-050SKU: AB001-S50-B60-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-100SKU: AB001-S50-B60-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-160SKU: AB001-H100-B60-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-070SKU: AB001-H100-B60-0701.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-100SKU: AB001-H100-B60-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2051SKU: FS205190,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Cartuș pentru F2010 – FR752MSKU: FR752M861,83 lei fără TVA - 1.042,81 lei cu TVA
- Şuruburi cu cap – FS303SKU: FS30348,18 lei fără TVA - 58,30 lei cu TVA
- Şuruburi cu cap – FS247SKU: FS24728,96 lei fără TVA - 35,04 lei cu TVA
- Şuruburi cu cap – FS2081SKU: FS208135,17 lei fără TVA - 42,56 lei cu TVA
- Inele – SSR-250D-F2010SKU: SSR-250D-F2010264,44 lei fără TVA - 319,97 lei cu TVA
Descriere
Freze cilindro-frontale F2010 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • LN .. 1306 .. • Dc=250mm • Z=12

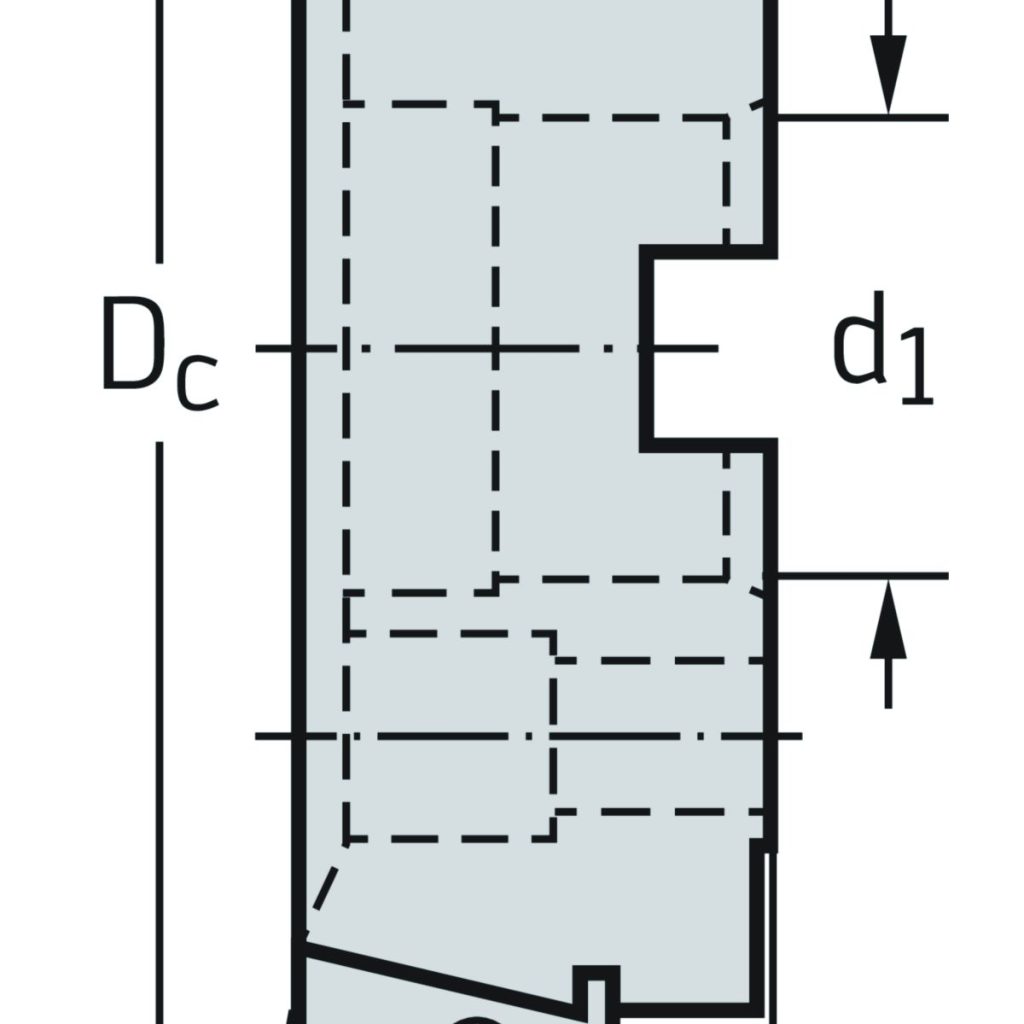

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 12 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 12 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 250 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 60 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 63 | mm |
| Codificare | Codificare sculă | F2010.B.250.Z12.12.R752M | |
| Tip | Plăcuțe amovibile posibile | LNH . 1306 .. R | |
| Greutate | Greutatea | 16,4 | kg |
| Z | Numărul de dinți | 12 | EA |
