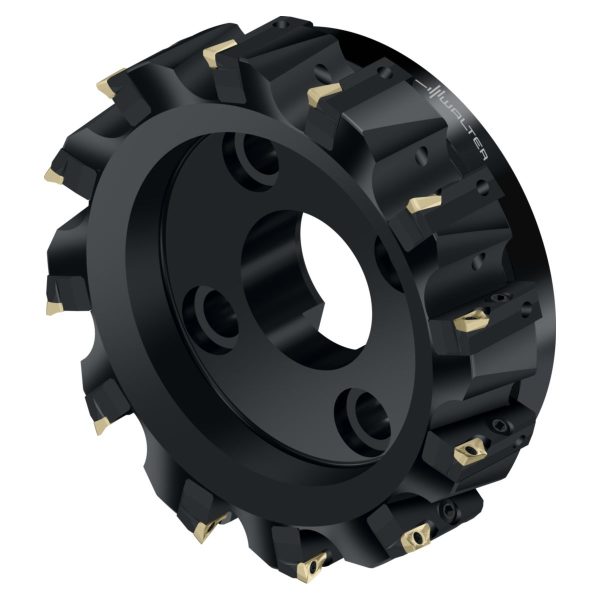

Freze cilindro-frontale F2010.B.250.Z16.11.R764M-F2010.B.250.Z16.11.R764M-4063465280840
Freze cilindro-frontale F2010.B.250.Z16.11.R764M-F2010.B.250.Z16.11.R764M-4063465280840
Freze cilindro-frontale - F2010.B.250.Z16.11.R764M - imagine 2
Freze cilindro-frontale - F2010.B.250.Z16.11.R764M - imagine 3

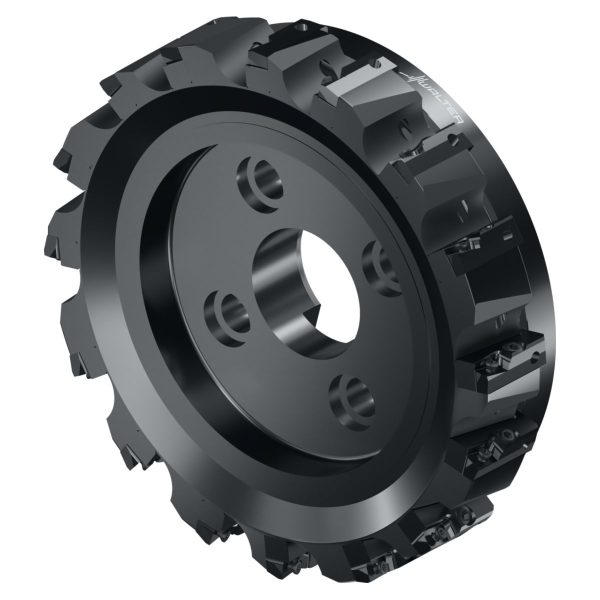

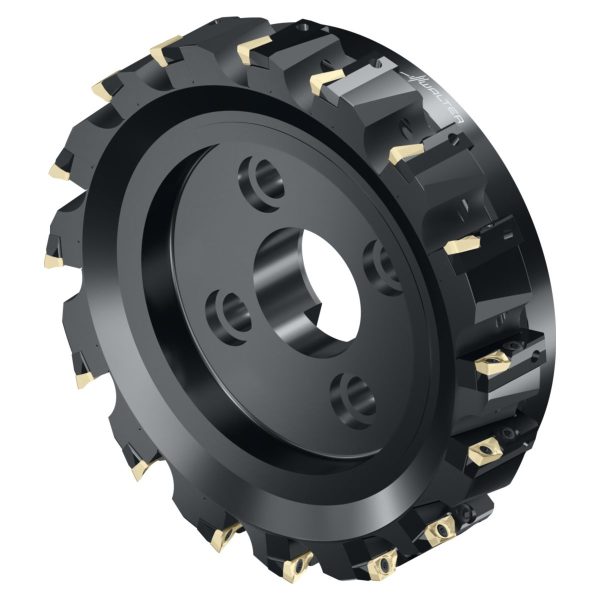

Freze cilindro-frontale – F2010.B.250.Z16.11.R764M

Freze cilindro-frontale F2010.B.250.Z16.11.R764M-F2010.B.250.Z16.11.R764M-4063465280840 Freze cilindro-frontale – F2010.B.250.Z12.11.R764M
Freze cilindro-frontale F2010.B.315.Z18.11.R764M-F2010.B.315.Z18.11.R764M-4063465280864 Freze cilindro-frontale – F2010.B.315.Z14.11.R764M

16.952,95 lei fără TVA - 20.513,07 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8414020Familie produs: F2010 SKU: F2010.B.250.Z16.11.R764M EAN: 4063465280840 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 16,510 kg
Dimensiuni 320 × 120 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR764M (BC..1204…)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)250mm
A2
Diametru muchie așchietoare 2250mm
A3
Diametrul corpului249mm
A4
Diametrul butucului11,7mm
B2
Adâncime de așchiere11,7mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă38001/min
D7
Masă (greutate)16,21kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință16
F22
Număr de muchii așchietoare active, pe partea frontală16
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level16
G13
Număr de plăcuțe amovibile poziția A16
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolF2010.B.250.Z16.11.R764M
J22
Codificare produs5162
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1204**3RB****
J42
Codificare plăcuță așchietoare, poz. ABCMT120408R-F55
J45
Codificare plăcuță așchietoare, poz. ABCMT120408R-F55
J6
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.11,7mm
BD
Diametrul corpului249mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
CICT
Cutting item count16
CICT (F)
Număr de plăcuțe amovibile poziția A16
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7,14mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,016E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)250mm
DCX
Diametru muchie așchietoare 2250mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă38001/min
SC
Insert shape codeB
TSYC
Identificator imagineF2010-B3-BC1204
ULDR
Usable length diameter ratio0,43
WT
Masă (greutate)16,21kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală16
ZEFP
Număr de muchii așchietoare active, pe circumferință16

Descriere

Freze cilindro-frontale F2010 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • BC .. 1204 .. • Dc=250mm • Z=16

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare11,7mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală16
D<sub>c</sub>Diametrul muchiei așchietoare250mm
d<sub>1</sub>Diametrul de îmbinare60mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăF2010.B.250.Z16.11.R764M
TipPlăcuțe amovibile posibileBC .. 1204 .. R
GreutateGreutatea16,21kg
ZNumărul de dinți16
