Freze de copiere – F2239B.T22.030.Z01.15

Freze de copiere F2239B.T22.032.Z01.16-F2239B.T22.032.Z01.16-0429576727 Freze de copiere – F2239B.T14.020.Z01.10
Freze de copiere F2239B.T22.032.Z01.16-F2239B.T22.032.Z01.16-0429576727 Freze de copiere – F2239B.T18.025.Z01.12

2.949,50 lei fără TVA - 3.568,90 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5020745Familie produs: F2239 SKU: F2239B.T22.030.Z01.15 UPC: 0429575727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,108 kg
Dimensiuni 103 × 38 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere F2239 şi F2239B pt.P2631. şi SP..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30mm
A2
Diametru muchie așchietoare 230mm
A3
Diametrul corpului22mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire63mm
B6
Lungime cap40mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D11
Tip de frezăL
D6
Turație, maximă148001/min
D7
Masă (greutate)0,108kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2239B.T22.030.Z01.15
J22
Codificare produs5961
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P215T3**3R**M**
J6
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Procedee de prelucrareDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.24mm
BD
Diametrul corpului22mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
CCTMS
Coadă, pe partea mașiniiSAW
CICT
Cutting item count3
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisC
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)30mm
DCN
Diametru muchie așchietoare, minim30mm
DCX
Diametru muchie așchietoare 230mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$P215T3**3R**M**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LPR
Lungime în consolă40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă148001/min
S
Înălțime muchie așchietoare3,97mm
SC
Insert shape codeW
TSYC
Identificator imagine10
WT
Masă (greutate)0,108kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

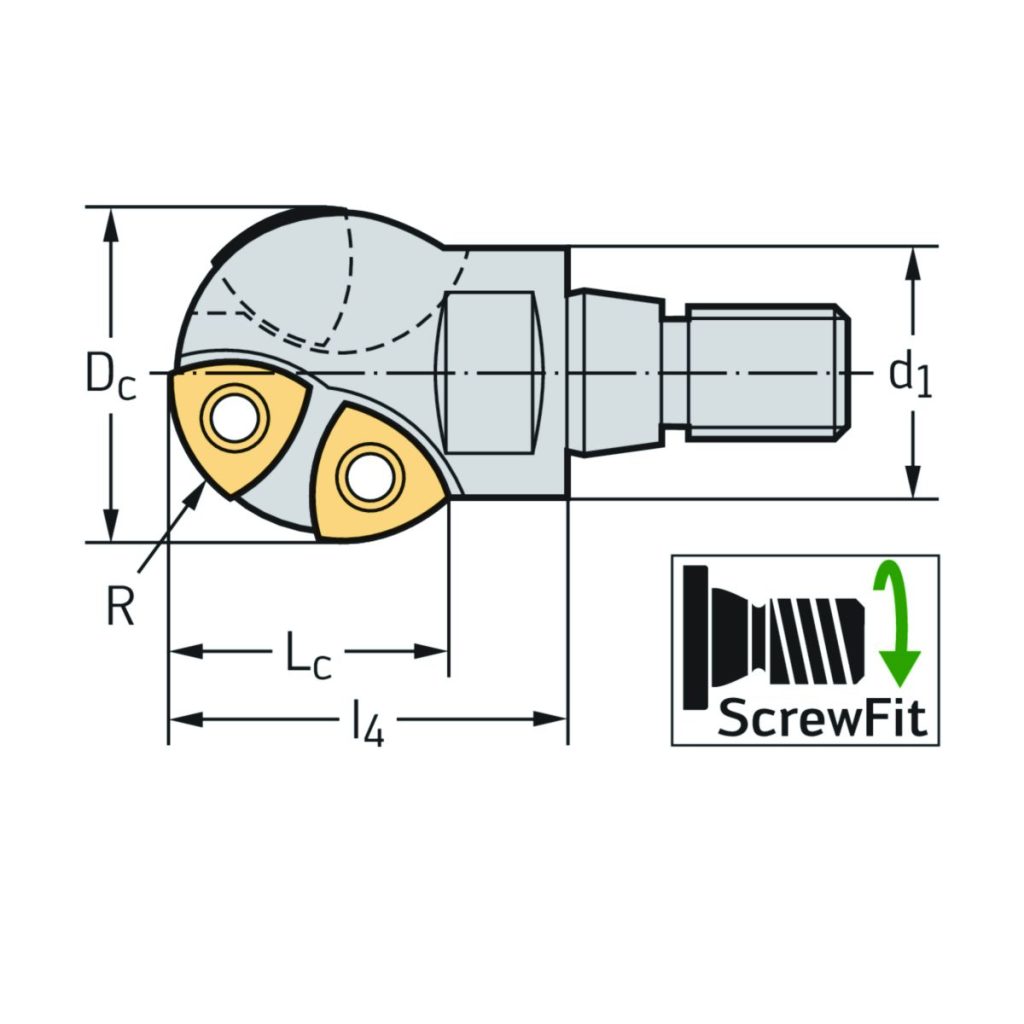

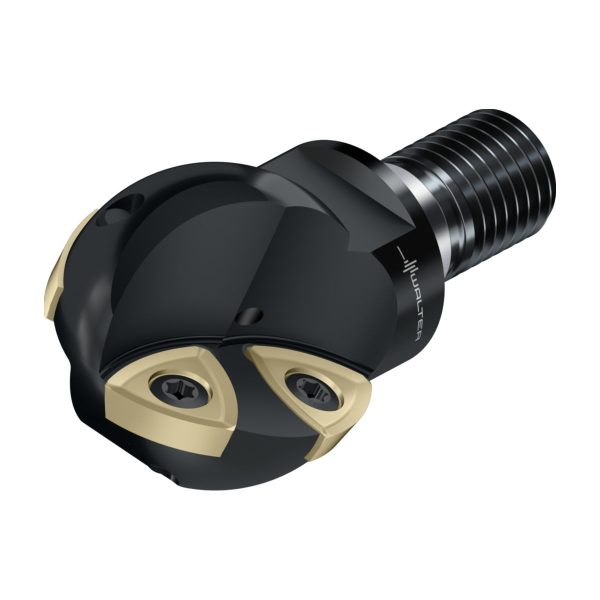

Freze de copiere F2239B • ScrewFit • metric • P2 .. 15T3 .. • Dc=30mm • Z=1

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile3EA
D<sub>c</sub>Diametrul muchiei așchietoare30mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăF2239B.T22.030.Z01.15
RRază15mm
TipPlăcuțe amovibile posibileP26315R15
GreutateGreutatea0,11kg
ZNumărul de dinți1EA
