Freze High-Feed – F2330.UT28.031.Z03.01.5

Freze High-Feed F2330.T18.020.Z02.01-F2330.T18.020.Z02.01-0436320727 Freze High-Feed – F2330.UT22.026.Z03.01
Freze High-Feed F2330.T18.020.Z02.01-F2330.T18.020.Z02.01-0436320727 Freze High-Feed – F2330.UT36.038.Z03.01.5

2.189,38 lei fără TVA - 2.649,15 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5050731Familie produs: F2330 SKU: F2330.UT28.031.Z03.01.5 UPC: 0522689727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,219 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F2330 pentru tipul de plăcuţă P2633.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)31,75mm
A2
Diametru muchie așchietoare 231,75mm
A3
Diametrul corpului29,97mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire69mm
B6
Lungime cap0mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
D6
Turație, maximă231001/min
D7
Masă (greutate)0,219kg
D9
Ajustabilitate0
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3,7°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2330.UT28.031.Z03.01.5
J22
Codificare produs5156
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P263X5143R***14
J6
Codare loc de separare plăcuță amovibilăSAW01C0280$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1,5mm
BD
Diametrul corpului29,97mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere11,1mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii280
DC
Diametru muchie așchietoare 1 (diametru nominal)17,75mm
DCX
Diametru muchie așchietoare 231,75mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază0mm
LF
Lungime funcțională69mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire69mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3,7°
RPMX
Turație, maximă231001/min
SC
Insert shape codeW
TSYC
Identificator imagineF2330-UT
ULDR
Usable length diameter ratio2,3
WT
Masă (greutate)0,219kg
XYWD
xyw plane distance-69mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

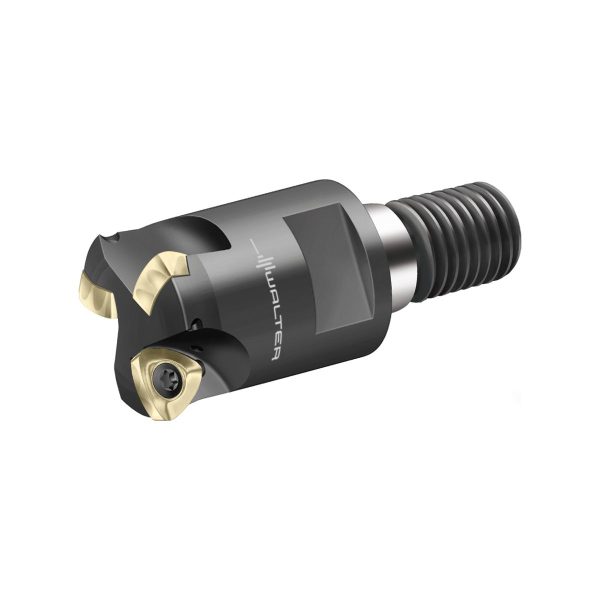

Freze High-Feed F2330 • ScrewFit • κ=15° • inch • P2 .. 63X5 .. • Dc=18mm • Z=3

Descriere unealtă

Cu adaptor ScrewFit
Freze frontale, de plonjare și de copiere cu plăcuțe amovibile Trigon pozitive
Unghi de atac 0–15°
Geometrii speciale ale plăcuțe amovibile pentru frezare plană și prin interpolare circulară

Domenii de utilizare

Pentru prelucrarea oțelului, oțelului inoxidabil, fontei și materialelor greu prelucrabile
Pentru frezare plană, degroșare, frezare în rampă, frezare prin interpolare circulară și șanfrenare
Utilizare universală în aproape toate domeniile, cum ar fi, de exemplu, industria energetică sau fabricarea de ștanțe și matrițe

Avantajele Dvs.

Volum mare de material așchiat datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Fiabilitate ridicată datorită tendinței reduse de apariție a vibrațiilor la scule lungi
Costuri de depozitare reduse datorită adaptării ideale a sculei la diferite materiale ca urmare a multitudinii de geometrii și sorturi

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,059inch
a<sub>r</sub>Adâncimea radială maximă de tăiere0,437inch
D<sub>c</sub>Diametrul muchiei așchietoare0,699inch
d<sub>1</sub>Diametrul de îmbinare1,102inch
D<sub>a</sub>Diametrul maxim de tăiere1,25inch
l<sub>4</sub>Lungimea funcțională1,575inch
CodificareCodificare sculăF2330.UT28.031.Z03.01.5
TipPlăcuțe amovibile posibileP2633 . R14; P26379-R14
GreutateGreutatea0,483lbs
ZNumărul de dinți3EA
Nr. PlăcuțeNumărul de plăcuțe amovibile3EA
