Freze de copiere cu plăcuțe rotunde F2334R.UT28.031.Z04.05-F2334R.UT28.031.Z04.05-0637713727
Freze de copiere cu plăcuțe rotunde F2334R.UT28.031.Z04.05-F2334R.UT28.031.Z04.05-0637713727
Freze de copiere cu plăcuțe rotunde - F2334R.T22.025.Z03.05 - imagine 2
Freze de copiere cu plăcuțe rotunde - F2334R.T22.025.Z03.05 - imagine 3

Freze de copiere cu plăcuțe rotunde – F2334R.T22.025.Z03.05

Freze de copiere cu plăcuțe rotunde F2334R.UB19.051.Z06.05-F2334R.UB19.051.Z06.05-4063464527878 Freze de copiere cu plăcuțe rotunde – F2334R.B27.066.Z06.06
Freze de copiere cu plăcuțe rotunde F2334R.UT28.031.Z04.05-F2334R.UT28.031.Z04.05-0637713727 Freze de copiere cu plăcuțe rotunde – F2334R.T28.032.Z04.05

1.627,31 lei fără TVA - 1.969,05 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6111338Familie produs: F2334R SKU: F2334R.T22.025.Z03.05 UPC: 0637423727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,096 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere F2334R pt.tipul de plăcuţă RO.X..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)25mm
A2
Diametru muchie așchietoare 225mm
A3
Diametrul corpului23,15mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire58mm
B6
Lungime cap0mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D11
Tip de frezăN
D6
Turație, maximă400001/min
D7
Masă (greutate)0,096kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.10,5°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2334R.T22.025.Z03.05
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$RO10T3M03****M0
J42
Codificare plăcuță așchietoare, poz. AROHX10T3M0-D57
J45
Codificare plăcuță așchietoare, poz. AROHX10T3M0-D57
J6
Codificare plăcuță așchietoare, poz. ASAW01C0220$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
LPR
Lungime în consolă35mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire58mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului23,15mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)15mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază0mm
LF
Lungime funcțională58mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire58mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.10,5°
RPMX
Turație, maximă400001/min
SC
Insert shape codeR
TSYC
Identificator imagineF2334R-T
ULDR
Usable length diameter ratio1,89
WT
Masă (greutate)0,096kg
XYWD
xyw plane distance-58mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

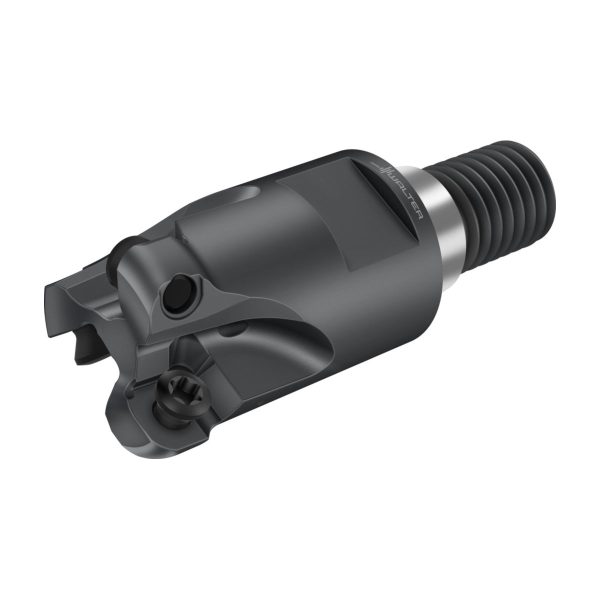

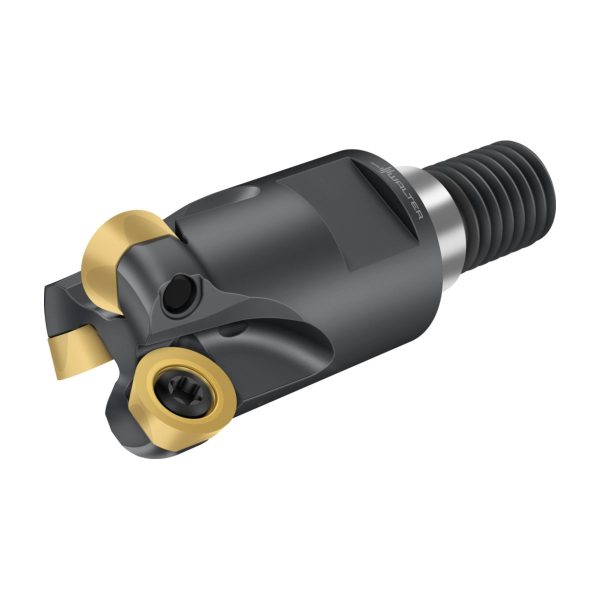

Freze de copiere cu plăcuțe rotunde F2334R • ScrewFit • metric • RO .. 10T3 .. • Dc=15mm • Z=3

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere25mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăF2334R.T22.025.Z03.05
RRază la colț5mm
TipPlăcuțe amovibile posibileRO . X10T3M0
GreutateGreutatea0,1kg
ZNumărul de dinți3EA
Nr. PlăcuțeNumărul de plăcuțe amovibile3EA
