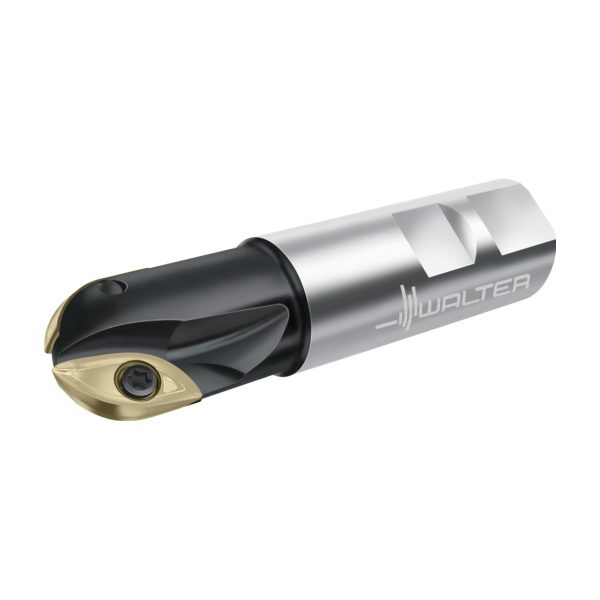

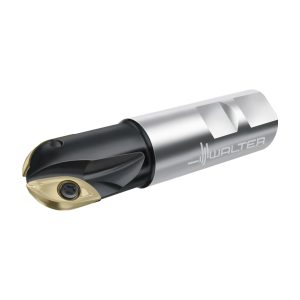

Freze de copiere – F2339.W32.030.Z02.24
2.703,27 lei fără TVA - 3.270,96 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,607 kg |
|---|---|
| Dimensiuni | 130 × 37 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime coadă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze copiere F2339 forma A pt.tip plăcuţă XD.T.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 27,4 | mm |
A3 | Diametrul corpului | 27,4 | mm |
B2 | Lungimea muchiei așchietoare, max. | 24 | mm |
B3 | Lungime în consolă | 50 | mm |
B4 | Lungime utilă | 50 | mm |
B5 | Cantitate rezerve de reascuțire | 125 | mm |
B6 | Lungime cap | 50 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 60 | mm |
D11 | Tip de freză | L | |
D6 | Turație, maximă | 10700 | 1/min |
D7 | Masă (greutate) | 0,607 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | F2339.W32.030.Z02.24 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$XD2405153R*BM** | |
J6 | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 24 | mm |
BD | Diametrul corpului | 27,4 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 10 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CICT | Cutting item count | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CPDF | Diviziune | ||
CUB | Connection unit basis | M | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 30 | mm |
HAND | Sensul de așchiere | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$XD2405153R*BM** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 89 | mm |
LPR | Lungime în consolă | 50 | mm |
LS | Lungime coadă | 60 | mm |
LSC | Lungime gaură de fixare | 60 | mm |
LU | Lungime utilă | 50 | mm |
MHD | Distanță gaură 1 | 36 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 125 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 10700 | 1/min |
S | Înălțime muchie așchietoare | 5,62 | mm |
SC | Insert shape code | X | |
TSYC | Identificator imagine | 10 | |
W1 | Lățimea plăcuței așchietoare | 13,5 | mm |
WT | Masă (greutate) | 0,607 | kg |
XYWD | xyw plane distance | -125 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Plăcuțe de copiere pozitive – XDGT2405150R-D57 WKP35SSKU: XDGT2405150R-D57 WKP35S395,59 lei fără TVA - 478,66 lei cu TVA- Plăcuțe de copiere pozitive – XDMT2405150R-F55 WSM35GSKU: XDMT2405150R-F55 WSM35G287,46 lei fără TVA - 347,83 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2405150R-F55 WKP25SSKU: XDMT2405150R-F55 WKP25S273,54 lei fără TVA - 330,98 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2405150R-F55 WKP35SSKU: XDMT2405150R-F55 WKP35S273,54 lei fără TVA - 330,98 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2405150R-F55 WSP45GSKU: XDMT2405150R-F55 WSP45G287,46 lei fără TVA - 347,83 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2405150R-F55 WKP35GSKU: XDMT2405150R-F55 WKP35G328,14 lei fără TVA - 397,05 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-32 090SKU: C6-391.20-32 0902.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-32 080SKU: C8-391.20-32 0802.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-100SKU: AB044-H100-W32-1001.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-160SKU: AB044-H100-W32-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-110SKU: AB044-H63-W32-110942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-160SKU: AB044-H63-W32-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-100SKU: AB044-S40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-120SKU: AB044-S40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-100SKU: AB044-S50-W32-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-160SKU: AB044-S50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-100SKU: AB044-J40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-120SKU: AB044-J40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-160SKU: AB044-J40-W32-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-105SKU: AB044-J50-W32-1051.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-160SKU: AB044-J50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.63.079.32.EXSKU: A170M.0.63.079.32.EX3.886,28 lei fără TVA - 4.702,40 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.80.079.32.EXSKU: A170M.0.80.079.32.EX4.255,64 lei fără TVA - 5.149,32 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.085.32SKU: A170M.0.63.085.322.082,32 lei fără TVA - 2.519,61 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.80.085.32SKU: A170M.0.80.085.322.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Cheie – FS1173SKU: FS1173138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2044SKU: FS204490,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Şuruburi cu cap – FS1165SKU: FS116527,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de copiere F2339 • coadă DIN 1835 B • metric • XD .. 2405 .. • Dc=30mm • Z=2

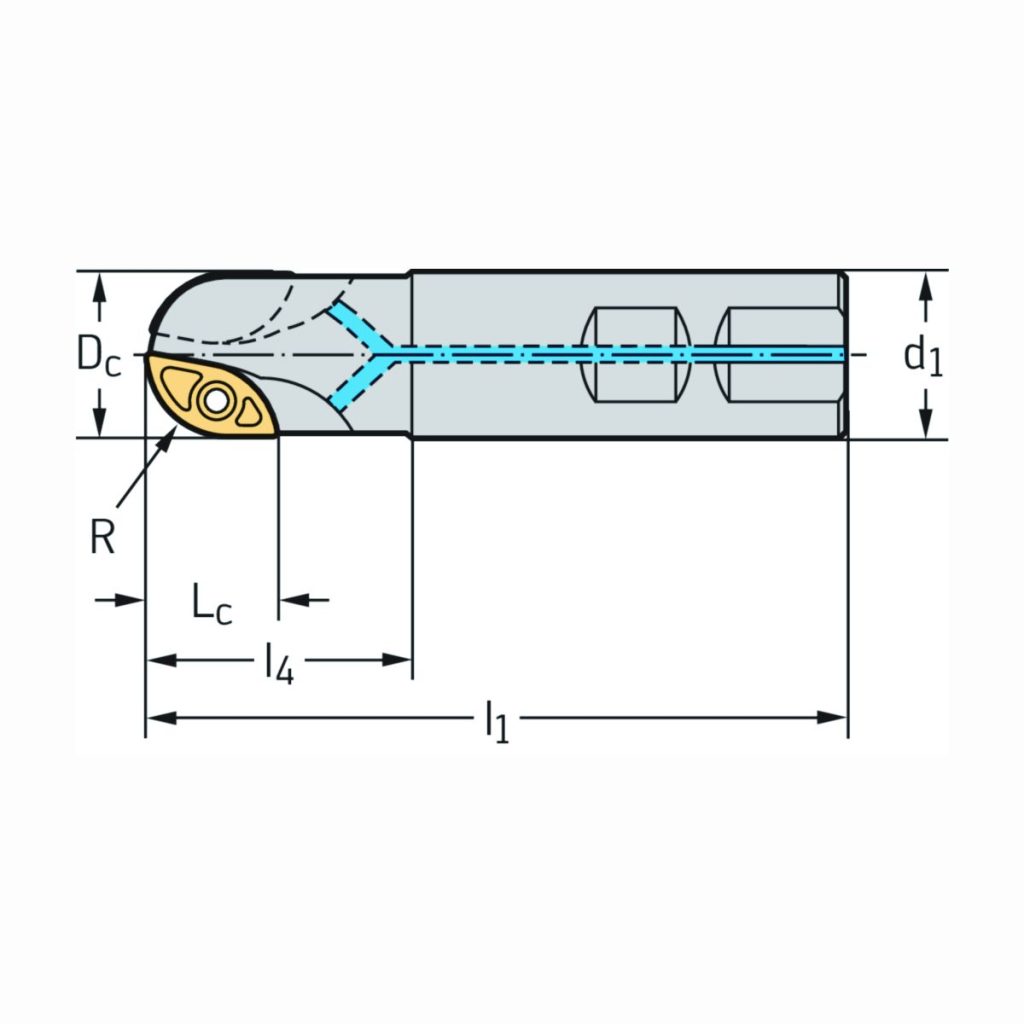

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 30 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| l<sub>1</sub> | Lungimea totală | 125 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 50 | mm |
| Codificare | Codificare sculă | F2339.W32.030.Z02.24 | |
| R | Rază | 15 | mm |
| Tip | Plăcuțe amovibile posibile | XD . T2405150R | |
| Greutate | Greutatea | 0,61 | kg |
| Z | Numărul de dinți | 2 |
