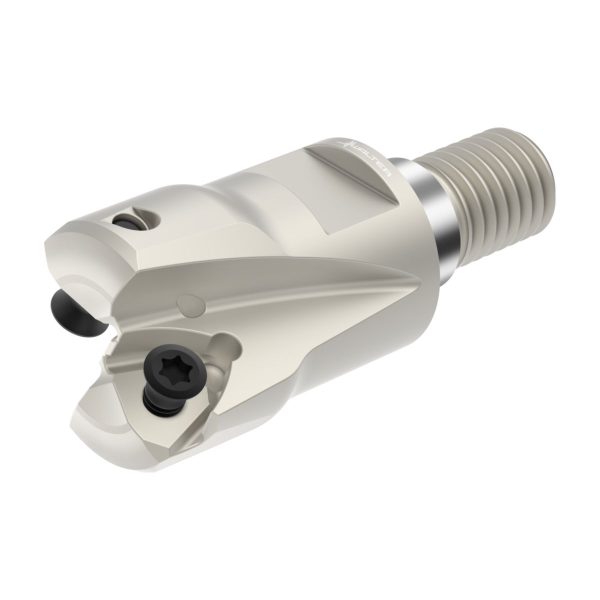

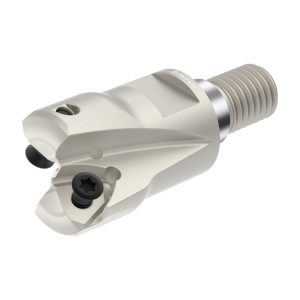

Freze High-Feed - F4030.T22.025.Z02.01 - imagine 2
Freze High-Feed - F4030.T22.025.Z02.01 - imagine 3

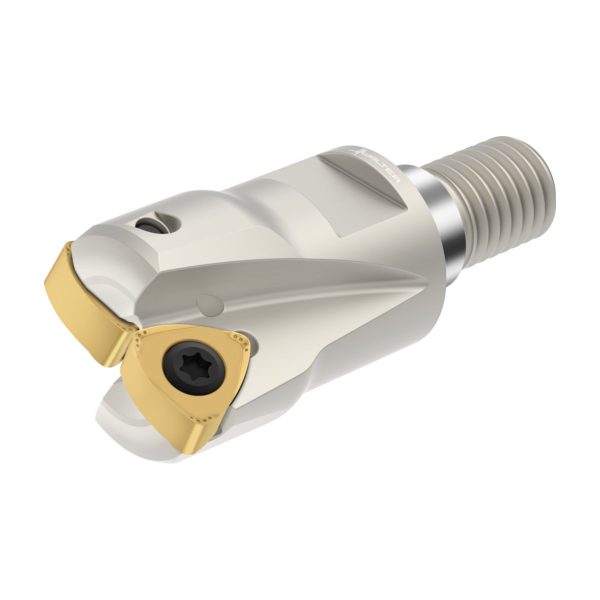

Freze High-Feed – F4030.T22.025.Z02.01

Freze High-Feed F4030.Z32.032.Z03.01-F4030.Z32.032.Z03.01-0727302724 Freze High-Feed – F4030.Z32.032.Z03.01

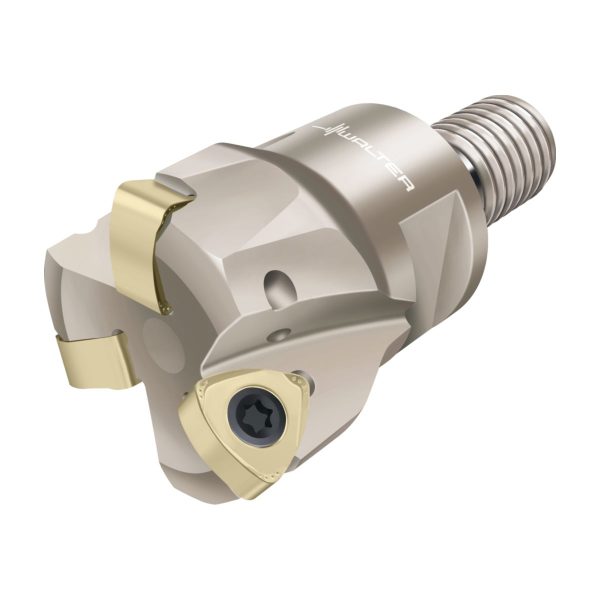

Freze High-Feed F4030.T45.050.Z04.02-F4030.T45.050.Z04.02-0727299724 Freze High-Feed – F4030.T36.040.Z04.01

2.232,20 lei fără TVA - 2.700,96 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5873773Familie produs: F4030 SKU: F4030.T22.025.Z02.01 UPC: 0727291724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,114 kg
Dimensiuni 125 × 31 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4030 pentru tipul de plăcuţă P23696…
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)25mm
A2
Diametru muchie așchietoare 225mm
A3
Diametrul corpului24,4mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire58mm
B6
Lungime cap0mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D6
Turație, maximă349001/min
D7
Masă (greutate)0,114kg
D9
Ajustabilitate0
E1
Unghiul de atac21°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.10,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4030.T22.025.Z02.01
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P236X1**3R*****
J6
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului24,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)13,4mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac21°
LB
Lungime corp de bază0mm
LF
Lungime funcțională35mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire58mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.10,5°
RPMX
Turație, maximă349001/min
SC
Insert shape codeW
TSYC
Identificator imagineF4030-T
ULDR
Usable length diameter ratio2,15
WT
Masă (greutate)0,114kg
XYWD
xyw plane distance-35mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze High-Feed F4030 • Xtra·tec® • ScrewFit • κ=21° • metric • P2 .. 36X1 .. • Dc=13mm • Z=2

Descriere unealtă

Freze de planeizare, scufundare și copiere cu plăcuțe amovibile Trigon cu două fețe
Unghi de atac 0–21°

Domenii de utilizare

Pentru prelucrarea oțelului, oțelului inoxidabil, fontei și materialelor greu prelucrabile
Utilizare universală în aproape toate domeniile, cum ar fi, de exemplu, industria energetică sau fabricarea de ștanțe și matrițe
Pentru frezare plană cu avans ridicat, frezare în rampă, frezare prin interpolare circulară și șanfrenare

Avantajele Dvs.

Volum mare de material așchiat datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Fiabilitate ridicată datorită tendinței reduse de apariție a vibrațiilor la scule lungi
Costuri reduse ale procesului datorită sortului Tiger·tec® Silver și a celor 6 muchii așchietoare per plăcuță amovibilă

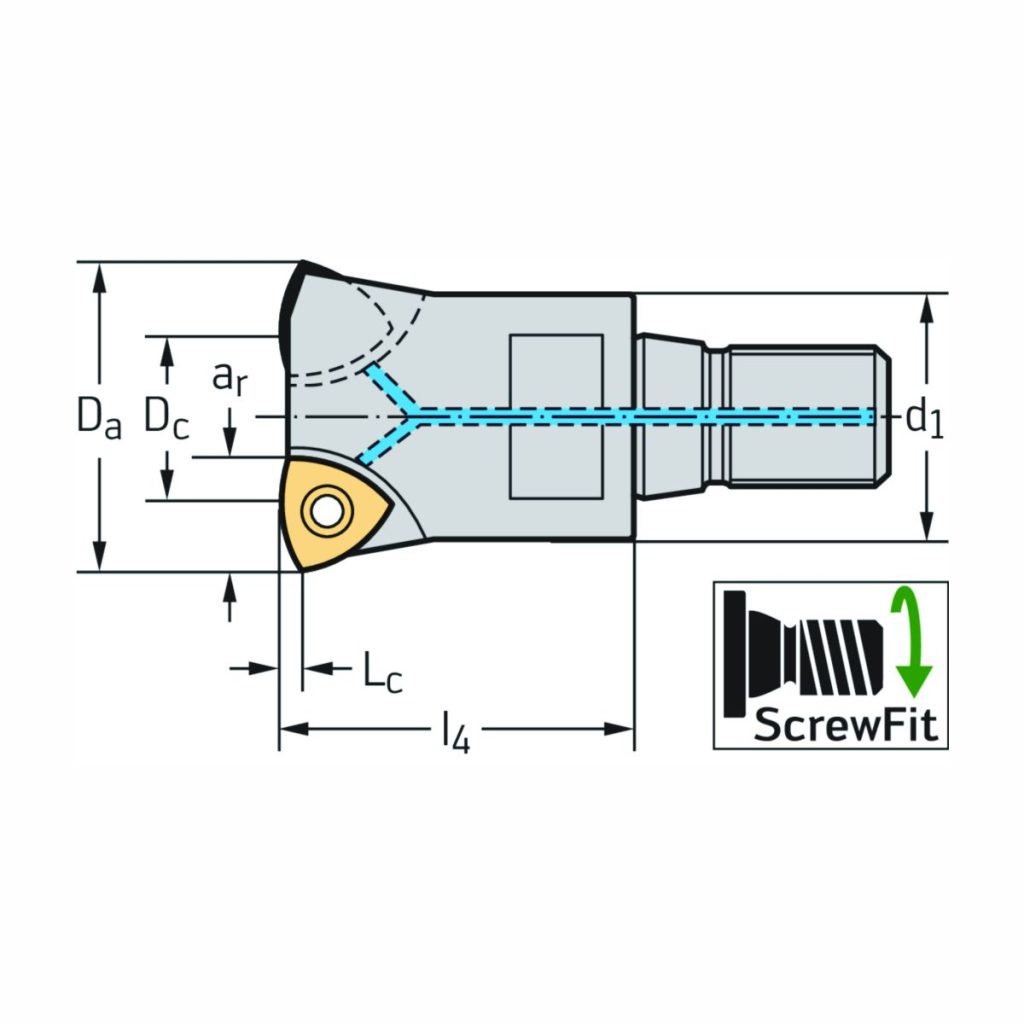

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1mm
a<sub>r</sub>Adâncimea radială maximă de tăiere6mm
D<sub>c</sub>Diametrul muchiei așchietoare13,4mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere25mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăF4030.T22.025.Z02.01
TipPlăcuțe amovibile posibileP23696-1 . 0
GreutateGreutatea0,11kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
