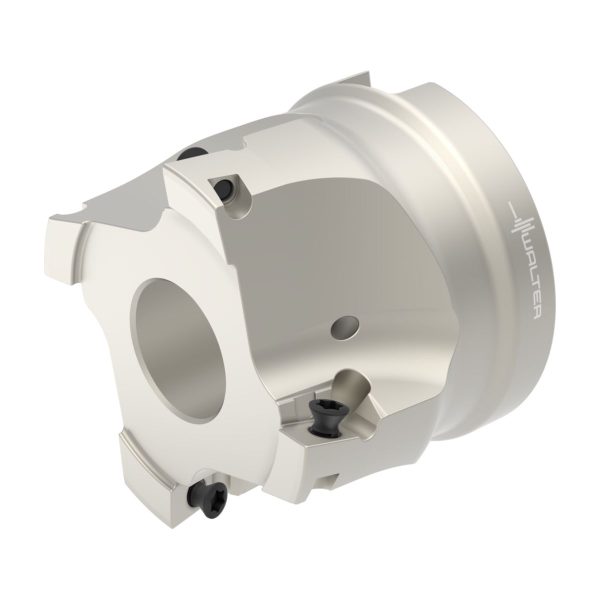

Freze cilindro-frontale - F4042.B16.040.Z04.11 - imagine 2

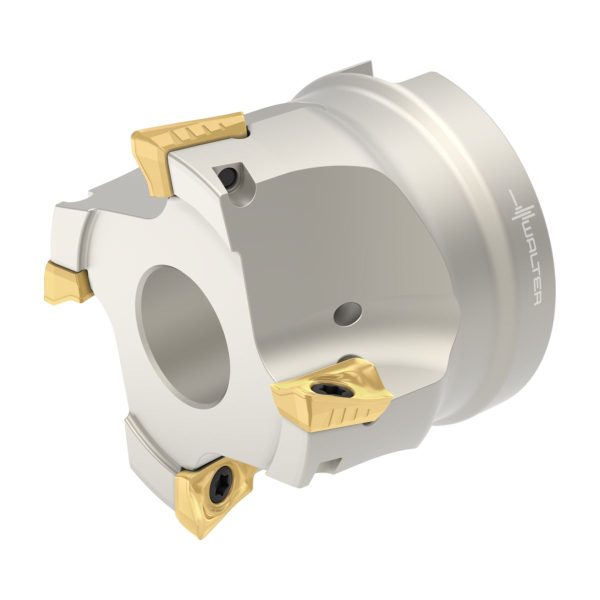

Freze cilindro-frontale - F4042.B16.040.Z04.11 - imagine 3

Freze cilindro-frontale – F4042.B16.040.Z04.11

Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.B27.063.Z05.11
Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.B22.050.Z04.11

2.606,91 lei fără TVA - 3.154,36 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5402980Familie produs: F4042 SKU: F4042.B16.040.Z04.11 UPC: 0627606724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,332 kg
Dimensiuni 105 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..1204..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)40mm
A2
Diametru muchie așchietoare 240mm
A3
Diametrul corpului38,1mm
A4
Diametrul butucului11,7mm
B2
Adâncime de așchiere11,7mm
B5
Cantitate rezerve de reascuțire40mm
B71
Lungime funcțională40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
D4
Ajustabilitate0
D6
Turație, maximă224001/min
D7
Masă (greutate)0,229kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3,01°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042.B16.040.Z04.11
J22
Codificare produs190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1204**3R*****
J6
Codare loc de separare plăcuță amovibilăFDA12G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.11,7mm
BD
Diametrul corpului38,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G1600$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3,01°
RPMX
Turație, maximă224001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-B1-AD1204
ULDR
Usable length diameter ratio2,064
WT
Masă (greutate)0,229kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale F4042 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1204 .. • Dc=40mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare11,7mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăF4042.B16.040.Z04.11
TipPlăcuțe amovibile posibileAD .. 1204 .. R
GreutateGreutatea0,23kg
ZNumărul de dinți4
