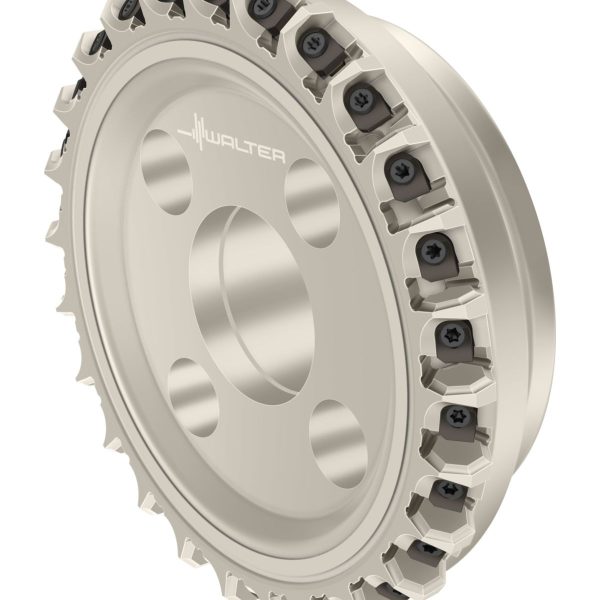

Freze frontale heptagon – F4045.B60.200.Z26.06

Freze frontale heptagon F4045.B60.200.Z26.06-F4045.B60.200.Z26.06-0725775727 Freze frontale heptagon – F4045.B40.160.Z20.06
Freze frontale pentru așchiere dificilă M3016-315-B60-13-16-M3016-315-B60-13-16-0757527725 Freze frontale pentru așchiere dificilă – M3016-125-B40-06-16

17.461,49 lei fără TVA - 21.128,40 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 5873947Familie produs: F4045 SKU: F4045.B60.200.Z26.06 UPC: 0725775727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4045 pt. tip de plăcuţă XNHX0906..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)212,8mm
A2
Diametru muchie așchietoare 2212,8mm
A3
Diametrul corpului211,4mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă36001/min
D7
Masă (greutate)10,88kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință26
F22
Număr de muchii așchietoare active, pe partea frontală26
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level26
G13
Număr de plăcuțe amovibile poziția A26
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4045.B60.200.Z26.06
J22
Codificare produs5154
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$XN0906**2R*****
J6
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
J8
Procedee de prelucrareFPL
NSM
Procedee de prelucrareDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului211,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
CICT (F)
Număr de plăcuțe amovibile poziția A26
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,016E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)200mm
DCX
Diametru muchie așchietoare 2212,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare980
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă36001/min
SC
Insert shape codeX
TSYC
Identificator imagineF4045-B2-XNHF09
ULDR
Usable length diameter ratio0,51
WT
Masă (greutate)10,88kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală26
ZEFP
Număr de muchii așchietoare active, pe circumferință26

Descriere

Freze frontale heptagon F4045 • Xtra·tec® • Parallel bore DIN 138 transverse keyway • κ=45° • metric • XN .. 0906 .. • Dc=200mm • Z=26

Descriere unealtă

Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Freze frontale, unghi de atac de 45° cu plăcuțe amovibile cu 7 colțuri
Fixare stabilă și fiabilă a plăcuțelor, cu pană de strângere

Domenii de utilizare

Pentru orice tip de fontă, ca de exemplu, GG26Cr, GGV, …
Pentru frezare plană și degroșare
Recomandate mai ales pentru industria auto, precum și pentru industria constructoare de mașini

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive

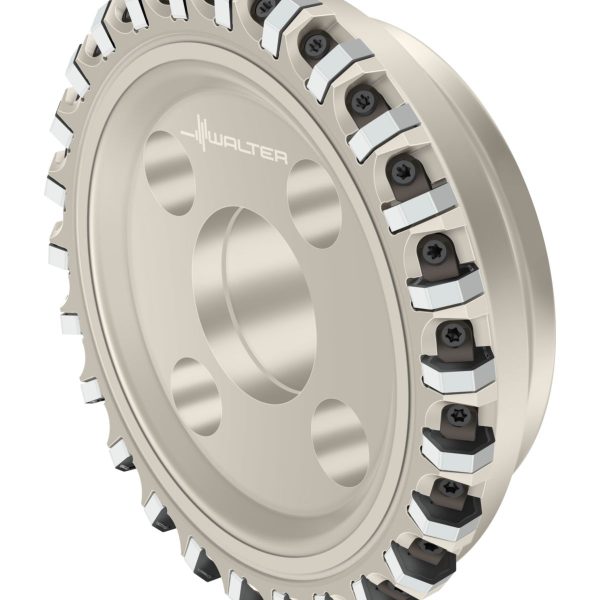

Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile
Costuri reduse cu plăcuțele amovibile datorită celor 14 muchii așchietoare ale plăcuței

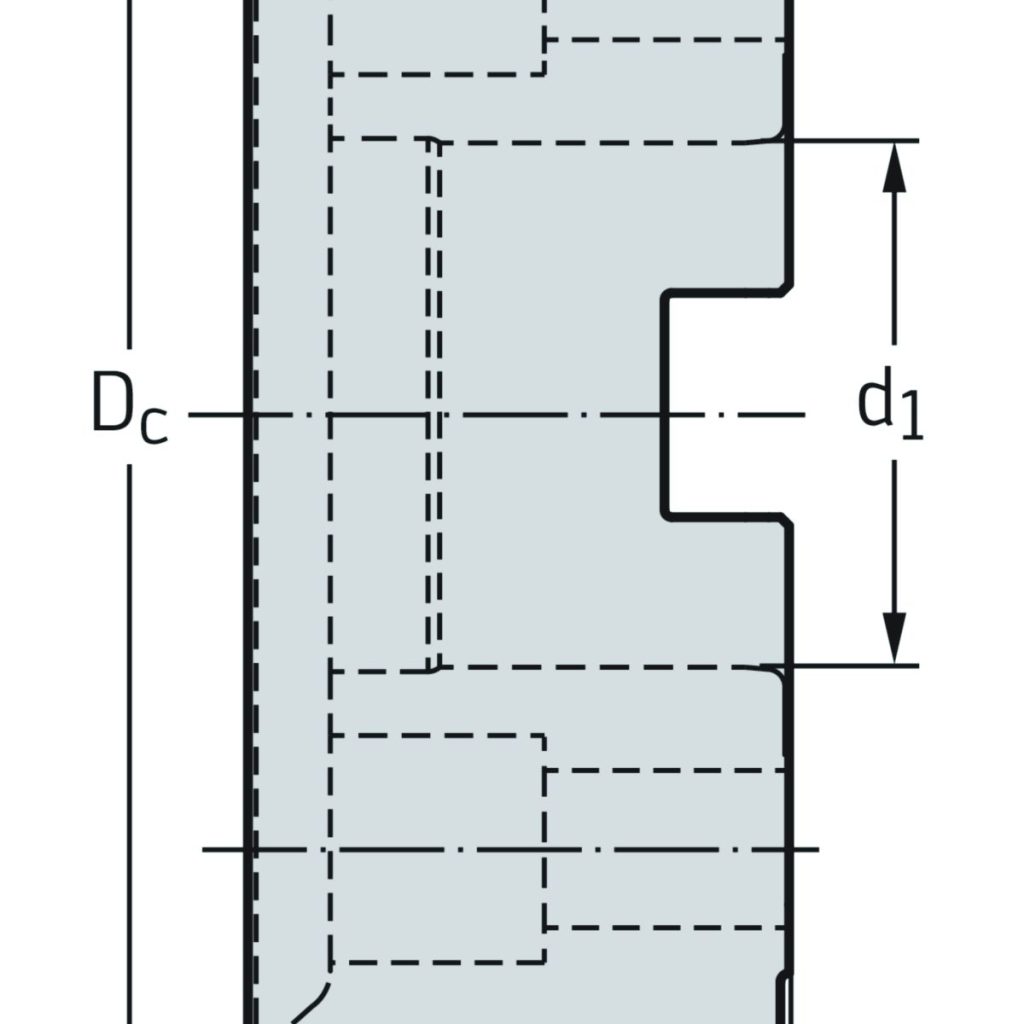

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare200mm
d<sub>1</sub>Diametrul de îmbinare60mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăF4045.B60.200.Z26.06
TipPlăcuțe amovibile posibileXNHF0906 ..; XNHX0906ANN
GreutateGreutatea10,88kg
ZNumărul de dinți26
Nr. PlăcuțeNumărul de plăcuțe amovibile26
