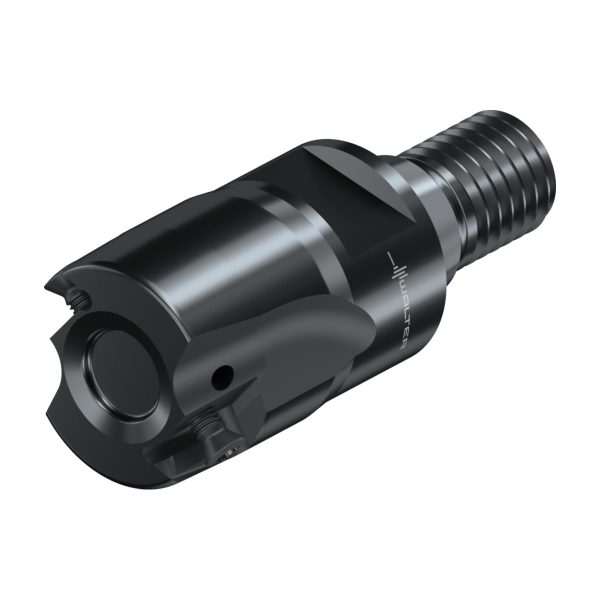

Freze cilindro-frontale - F5041.UT22.026.Z02.08 - imagine 2

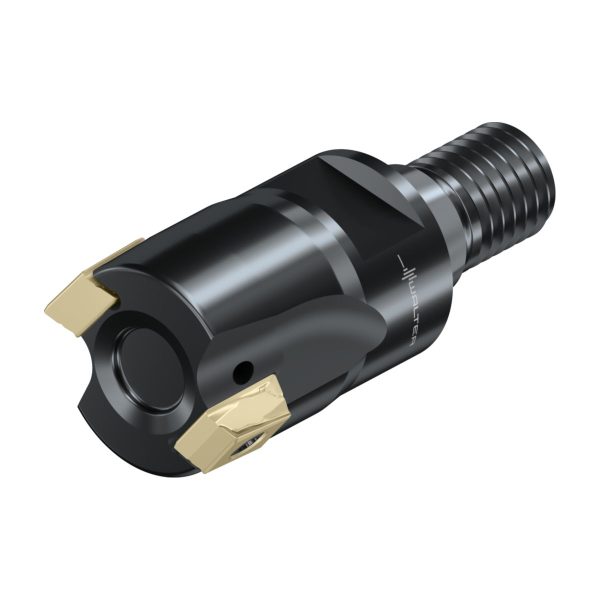

Freze cilindro-frontale - F5041.UT22.026.Z02.08 - imagine 3

Freze cilindro-frontale – F5041.UT22.026.Z02.08

Freze cilindro-frontale F5041.W32.032.Z05.08-F5041.W32.032.Z05.08-0655446724 Freze cilindro-frontale – F5041.W32.032.Z05.08
Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5241.B27.080.Z07.15

2.232,20 lei fără TVA - 2.700,96 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8625874Familie produs: F5041 SKU: F5041.UT22.026.Z02.08 EAN: 4063466289828 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,119 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5041 (LN.U0904..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)22,9mm
A3
Diametrul corpului22,9mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire58mm
B6
Lungime cap35mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D6
Turație, maximă396001/min
D7
Masă (greutate)0,11kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5041.UT22.026.Z02.08
J22
Codificare produs192
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0904**3R*****
J42
Codare loc de separare plăcuță amovibilăLNHU090404R-L55T
J45
Codificare plăcuță așchietoare, poz. ALNHU090404R-L55T
J6
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă35mm
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului22,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)25,4mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază35mm
LF
Lungime funcțională35mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire58mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă396001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5041-T-LN09_INCH
ULDR
Usable length diameter ratio2,15
WT
Masă (greutate)0,11kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale F5041 • Walter BLAXX • ScrewFit • κ=90° • inch • LN .. 0904 .. • Dc=25mm • Z=2

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Casete pentru freze frontale F2010
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru
Up to 30% higher feed rate per tooth

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,315inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare1inch
d<sub>1</sub>Diametrul de îmbinare0,866inch
l<sub>4</sub>Lungimea maximă în consolă1,378inch
CodificareCodificare sculăF5041.UT22.026.Z02.08
TipPlăcuțe amovibile posibileLNH . 0904 .. R
GreutateGreutatea0,243lbs
ZNumărul de dinți2
