Freze știulete – F5138.B27.063.Z04.56

Freze știulete F5138.B22.050.Z03.34-F5138.B22.050.Z03.34-0655504724 Freze știulete – F5138.B22.050.Z03.45
Freze știulete F5138.B22.050.Z03.34-F5138.B22.050.Z03.34-0655504724 Freze știulete – F5138.B32.080.Z05.56

7.622,67 lei fără TVA - 9.223,43 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6365030Familie produs: F5138 SKU: F5138.B27.063.Z04.56 UPC: 0694404724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,263 kg
Dimensiuni 100 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F5138 pt.tip plăc.LN.U1306..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)60,2mm
A3
Diametrul corpului60,2mm
A4
Diametrul butucului60,2mm
B11
Lățime minimă de așchiere1,4mm
B2
Adâncime de așchiere1,4mm
B5
Cantitate rezerve de reascuțire80mm
B71
Lungime funcțională80mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă180001/min
D7
Masă (greutate)1,207kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level16
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B16
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5138.B27.063.Z04.56
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***32
J51
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***08
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.56mm
BD
Diametrul corpului60,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B16
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază80mm
LF
Lungime funcțională80mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă80mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă180001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5138-B1
ULDR
Usable length diameter ratio1,54
WT
Masă (greutate)1,207kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

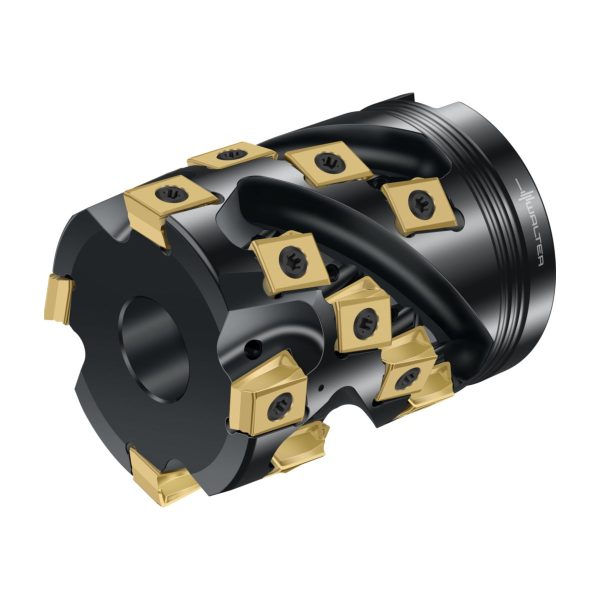

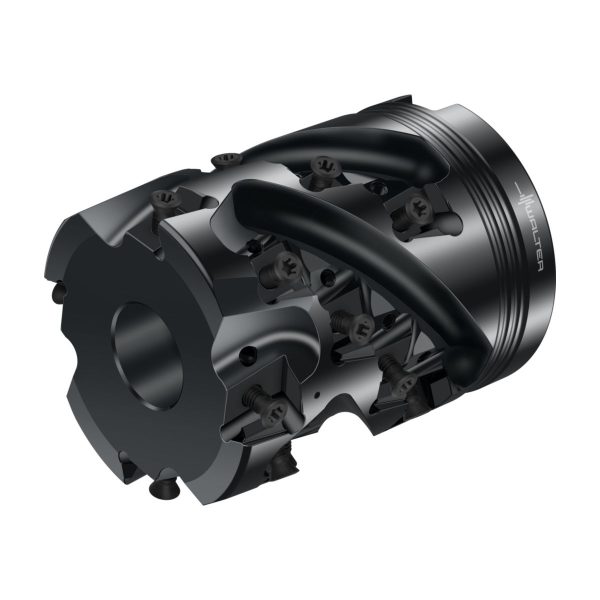

Freze știulete F5138 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1306 .. • Dc=63mm • Z=4

Descriere unealtă

Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Generează un contur aproape fără bavuri la componentă
Cu răcire interioară pe toate muchiile așchietoare
Freze știulete cu dantură completă F5138 cu plăcuțe amovibile tangențiale cu 4 muchii așchietoare
Plăcuțe amovibile specifice sistemului LNHU1306.. din programul de freze cilindro-frontale Walter BLAXX F5141

Domenii de utilizare

Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Adecvate pentru toate domeniile, precum industria auto, industria aeronautică și aerospațială, precum și industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Miez întărit
Up to 30% higher feed rate per tooth
Este posibilă o frezare aproape fără bavuri

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare56mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială16
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea maximă în consolă80mm
CodificareCodificare sculăF5138.B27.063.Z04.56
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea1,21kg
ZNumărul de dinți4
