Freze știulete – F5138.B32.080.Z05.56

Freze știulete F5138.B22.050.Z03.34-F5138.B22.050.Z03.34-0655504724 Freze știulete – F5138.B27.063.Z04.56
Freze știulete F5138.B22.050.Z03.34-F5138.B22.050.Z03.34-0655504724 Freze știulete – F5138.B27.063.Z04.45

9.555,11 lei fără TVA - 11.561,68 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6340753Familie produs: F5138 SKU: F5138.B32.080.Z05.56 UPC: 0689342724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,373 kg
Dimensiuni 105 × 83 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F5138 pt.tip plăc.LN.U1306..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)77mm
A3
Diametrul corpului77mm
A4
Diametrul butucului77mm
B11
Lățime minimă de așchiere1,5mm
B2
Adâncime de așchiere1,5mm
B5
Cantitate rezerve de reascuțire85mm
B71
Lungime funcțională85mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă159001/min
D7
Masă (greutate)2,301kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level20
G13
Număr de plăcuțe amovibile poziția A5
G15
Număr de plăcuțe amovibile poziția B20
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5138.B32.080.Z05.56
J22
Codificare produs414
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***32
J51
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***08
J6
Codare loc de separare plăcuță amovibilăFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.56mm
BD
Diametrul corpului77mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CICT (S)
Număr de plăcuțe amovibile poziția B20
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)80mm
DCX
Diametru muchie așchietoare 280mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază85mm
LF
Lungime funcțională85mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire85mm
OHX
Lungime în consolă85mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă159001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5138-B1
ULDR
Usable length diameter ratio1,32
WT
Masă (greutate)2,301kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

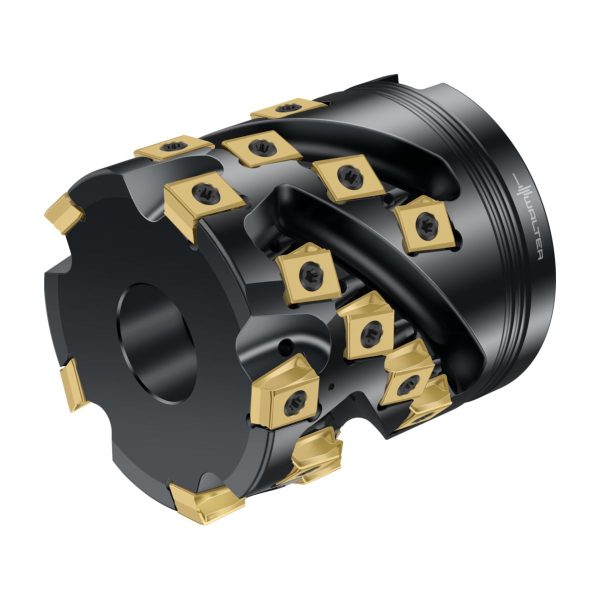

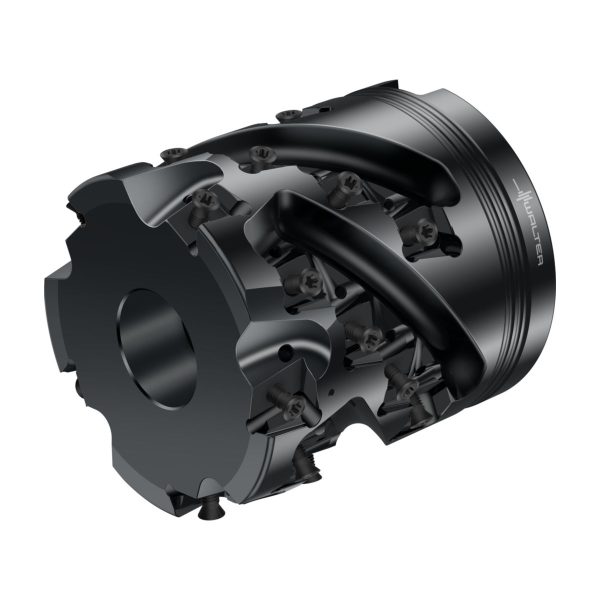

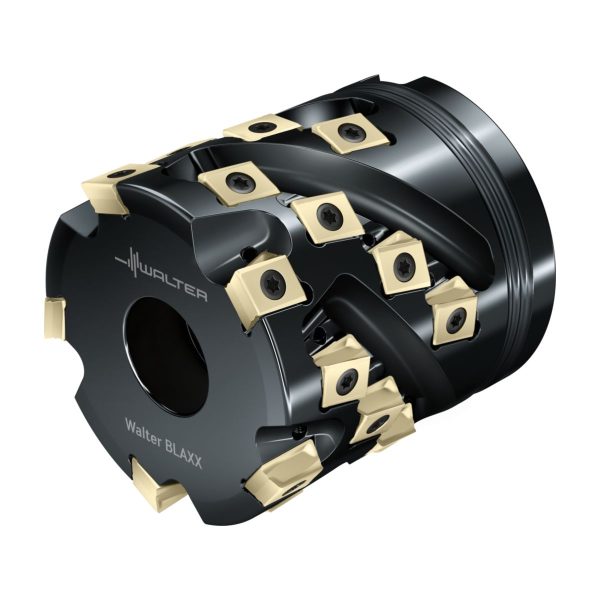

Freze știulete F5138 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1306 .. • Dc=80mm • Z=5

Descriere unealtă

Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Generează un contur aproape fără bavuri la componentă
Cu răcire interioară pe toate muchiile așchietoare
Freze știulete cu dantură completă F5138 cu plăcuțe amovibile tangențiale cu 4 muchii așchietoare
Plăcuțe amovibile specifice sistemului LNHU1306.. din programul de freze cilindro-frontale Walter BLAXX F5141

Domenii de utilizare

Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Adecvate pentru toate domeniile, precum industria auto, industria aeronautică și aerospațială, precum și industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Miez întărit
Up to 30% higher feed rate per tooth
Este posibilă o frezare aproape fără bavuri

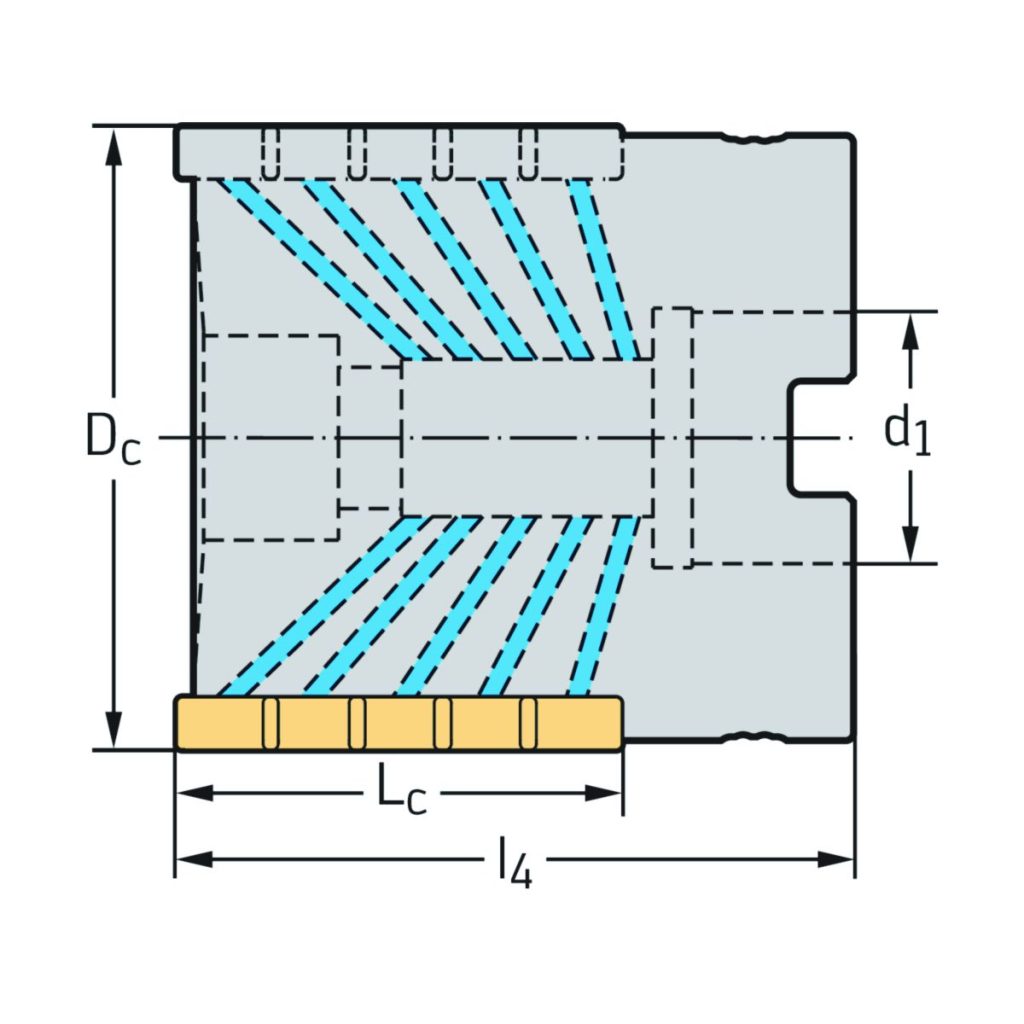

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare56mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială20
D<sub>c</sub>Diametrul muchiei așchietoare80mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea maximă în consolă85mm
CodificareCodificare sculăF5138.B32.080.Z05.56
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea2,3kg
ZNumărul de dinți5
