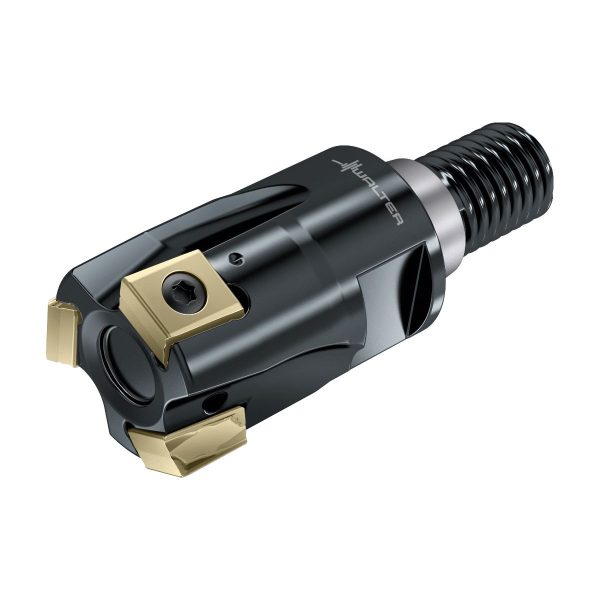

Freze cilindro-frontale F5041.UT22.026.Z02.08-F5041.UT22.026.Z02.08-4063466289828
Freze cilindro-frontale F5041.UT22.026.Z02.08-F5041.UT22.026.Z02.08-4063466289828
Freze cilindro-frontale - F5141.UT36.038.Z04.12 - imagine 2
Freze cilindro-frontale - F5141.UT36.038.Z04.12 - imagine 3

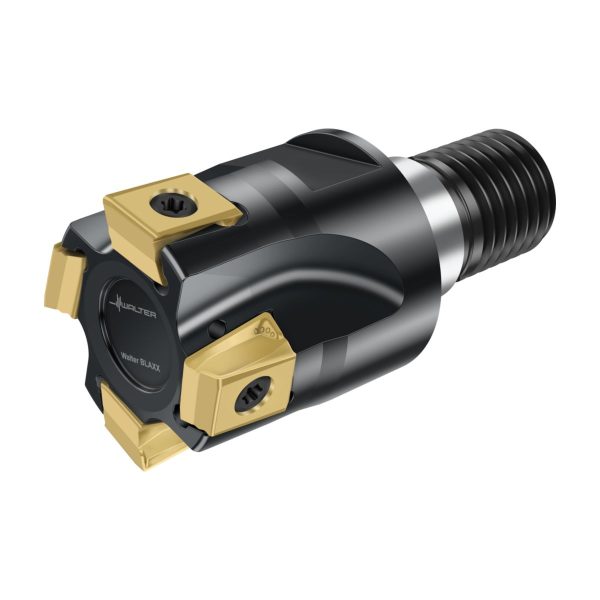

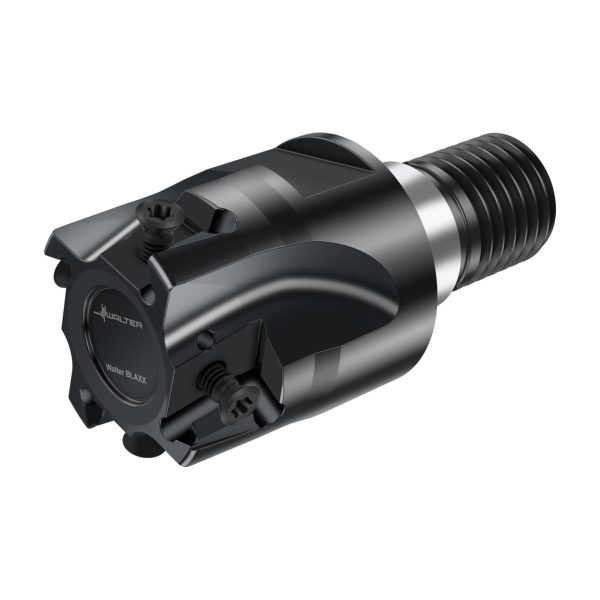

Freze cilindro-frontale – F5141.UT36.038.Z04.12

Freze cilindro-frontale F5141.W32.040.Z05.12-F5141.W32.040.Z05.12-0655450724 Freze cilindro-frontale – F5141.W32.040.Z05.12
Freze cilindro-frontale M4132-125-B40-10-12BOW-M4132-125-B40-10-12BOW-4063465925536 Freze cilindro-frontale – M4132.064-B26-05-12

2.740,74 lei fără TVA - 3.316,30 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6197405Familie produs: F5141 SKU: F5141.UT36.038.Z04.12 UPC: 0655460724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,346 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5141 (LN.U1306..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)35,3mm
A3
Diametrul corpului35,3mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime cap40mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă231001/min
D7
Masă (greutate)0,34kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5141.UT36.038.Z04.12
J22
Codificare produs193
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306**3R*****
J6
Codare loc de separare plăcuță amovibilăSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului35,3mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
DCX
Diametru muchie așchietoare 238,1mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă231001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5141-T-LN13_INCH
ULDR
Usable length diameter ratio2,3
WT
Masă (greutate)0,34kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale F5141 • Walter BLAXX • ScrewFit • κ=90° • inch • LN .. 1306 .. • Dc=38mm • Z=4

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Casete pentru freze frontale F2010
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru
Up to 30% higher feed rate per tooth

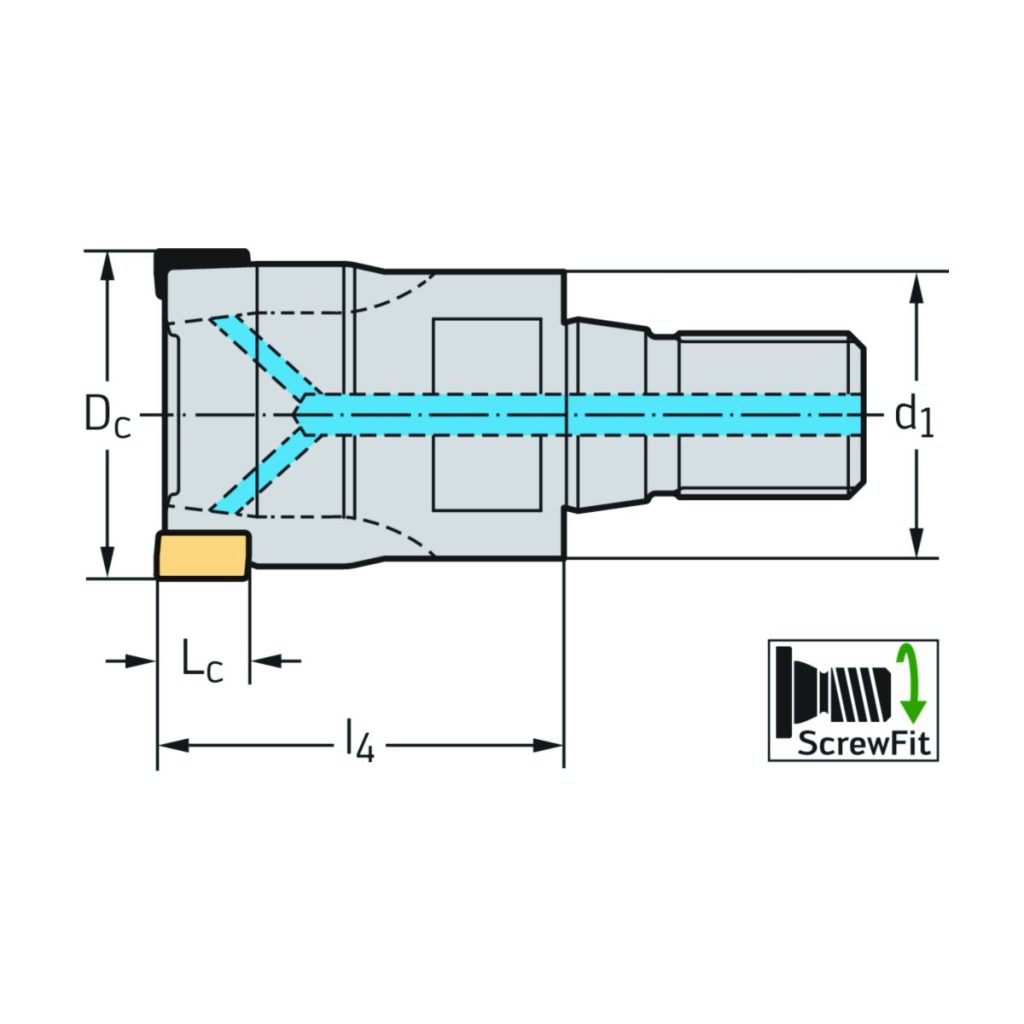

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,472inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
D<sub>c</sub>Diametrul muchiei așchietoare1,5inch
d<sub>1</sub>Diametrul de îmbinare1,417inch
l<sub>4</sub>Lungimea maximă în consolă1,575inch
CodificareCodificare sculăF5141.UT36.038.Z04.12
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea0,75lbs
ZNumărul de dinți4
