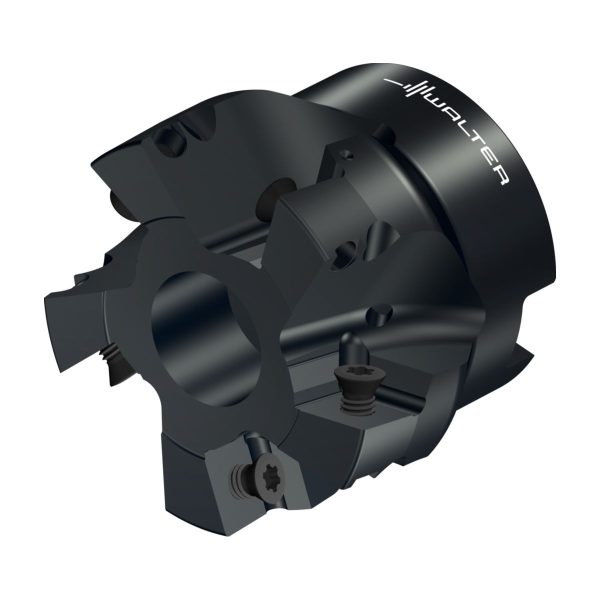

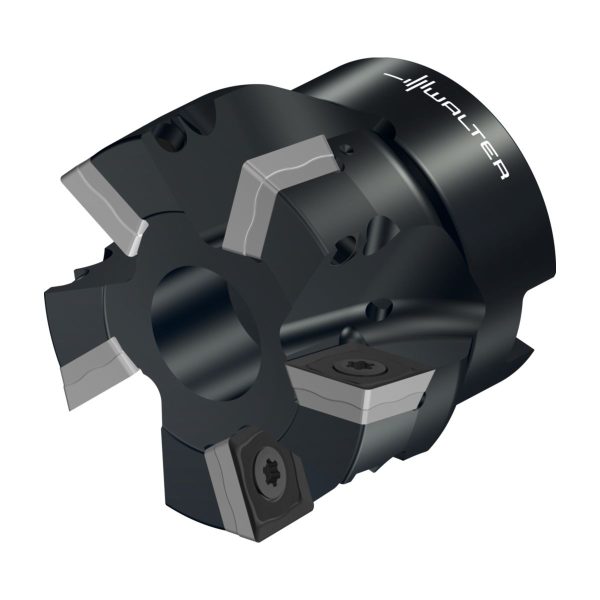

Freze cilindro-frontale – M4132.064-B26-05-12
3.281,39 lei fără TVA - 3.970,48 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,608 kg |
|---|---|
| Dimensiuni | 120 × 65 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | M4132 (SD..) inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 63,5 | mm |
A2 | Diametru muchie așchietoare 2 | 63,5 | mm |
A3 | Diametrul corpului | 62,1 | mm |
A4 | Diametrul butucului | 11,6 | mm |
B2 | Adâncime de așchiere | 11,6 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
B71 | Lungime funcțională | 40 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 1000 | |
C3 | Diametru de prindere, pe partea mașinii | 25,4 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 15900 | 1/min |
D7 | Masă (greutate) | 0,503 | kg |
E1 | Unghiul de atac | 89,75 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 5 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 5 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 5 | |
G13 | Număr de plăcuțe amovibile poziția A | 5 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4132.064-B26-05-12 | |
J22 | Codificare produs | 196 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD1204**3R*PD** | |
J6 | Codare loc de separare pe partea mașinii | FDA12S1000$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 11,6 | mm |
BD | Diametrul corpului | 62,1 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12S1000$$$$ | |
CICT | Cutting item count | 5 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 5 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1000 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 63,5 | mm |
DCX | Diametru muchie așchietoare 2 | 63,5 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 89,75 | ° |
LB | Lungime corp de bază | 39,99 | mm |
LF | Lungime funcțională | 40 | mm |
NOI | Număr de posibilități de utilizare | 320 | |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 15900 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4132-UB1 | |
ULDR | Usable length diameter ratio | 1,72 | |
WT | Masă (greutate) | 0,503 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 5 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 5 |
Plăcuțe de finisare – SDHT120408-G88 WK10SKU: SDHT120408-G88 WK10146,67 lei fără TVA - 177,47 lei cu TVA- Plăcuțe de finisare – SDHT120408-G88 WXN15SKU: SDHT120408-G88 WXN15183,61 lei fără TVA - 222,17 lei cu TVA
- Pătrate pozitive – SDGW120408-A88 WDN20SKU: SDGW120408-A88 WDN20674,48 lei fără TVA - 816,12 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKK25GSKU: SDMW120425-A57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WPP35GSKU: SDMW120408-A57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35SSKU: SDMW120408-A57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKP35GSKU: SDMW120425-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35GSKU: SDMW120408-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP25SSKU: SDMW120408-A57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WSP45GSKU: SDMW120425-A57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WSM35GSKU: SDGT1204PDR-D57 WSM35G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WPP35GSKU: SDGT1204PDR-D57 WPP35G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP25SSKU: SDGT1204PDR-D57 WKP25S154,70 lei fără TVA - 187,19 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP35SSKU: SDGT1204PDR-D57 WKP35S162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WSP45GSKU: SDGT1204PDR-D57 WSP45G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP35GSKU: SDGT1204PDR-D57 WKP35G185,75 lei fără TVA - 224,76 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WPP35GSKU: SDMT120408-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WPP35GSKU: SDMT120412-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WPP35GSKU: SDMT120425-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM35GSKU: SDMT120408-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM35GSKU: SDMT120425-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35SSKU: SDMT120408-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35SSKU: SDMT120425-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM45XSKU: SDMT120425-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM45XSKU: SDMT120408-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WAK15SKU: SDMT120408-F57 WAK15116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP25SSKU: SDMT120408-F57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35GSKU: SDMT120408-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35GSKU: SDMT120425-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35GSKU: SDMT120412-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35GSKU: SDMT120416-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35GSKU: SDMT120420-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35SSKU: SDMT120416-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35SSKU: SDMT120420-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WSP45GSKU: SDMT120420-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSP45GSKU: SDMT120425-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35SSKU: SDMT120412-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WSP45GSKU: SDMT120416-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSP45GSKU: SDMT120408-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WSP45GSKU: SDMT120412-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WPP35GSKU: SDMT120408-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKK25GSKU: SDMT120408-D57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSM35GSKU: SDMT120408-D57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35SSKU: SDMT120408-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35GSKU: SDMT120408-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP25SSKU: SDMT120408-D57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WPP35GSKU: SDMT120408-D51 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSP45GSKU: SDMT120408-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35SSKU: SDMT120408-D51 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35GSKU: SDMT120408-D51 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP25SSKU: SDMT120408-D51 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WSP45GSKU: SDMT120408-D51 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Dorn pentru freză frontală – C4-A391.05C-25 035SKU: C4-A391.05C-25 0352.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Dorn pentru freză frontală – C6-A391.05C-25 030MSKU: C6-A391.05C-25 030M2.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Dorn pentru freză frontală – C5-A391.05C-25 025MSKU: C5-A391.05C-25 025M2.451,67 lei fără TVA - 2.966,52 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K50-B26-051SKU: AB001.K50-B26-0511.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K50-B26-102SKU: AB001.K50-B26-1021.712,96 lei fără TVA - 2.072,68 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K40-B26-051SKU: AB001.K40-B26-0511.124,13 lei fără TVA - 1.360,20 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K50-B26-229SKU: AC001.K50-B26-22932.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor CAT-V conic – antivibrații – AC001.K50-B26-305SKU: AC001.K50-B26-30536.293,34 lei fără TVA - 43.914,94 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K40-B26-229SKU: AC001.K40-B26-22927.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS1519SKU: FS151920,23 lei fără TVA - 24,48 lei cu TVA
Descriere
Freze cilindro-frontale M4132 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • SD .. 1204 .. • Dc=64mm • Z=5
Descriere unealtă
Cu interfață cu alezaj
Freze cilindro-frontale Walter M4132
Freze cilindro-frontale cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare
Domenii de utilizare
Pentru frezare plană și cilindro-frontală în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile
Avantajele Dvs.
Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 0,457 | inch |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 5 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 2,5 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 1 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 1,575 | inch |
| Codificare | Codificare sculă | M4132.064-B26-05-12 | |
| Tip | Plăcuțe amovibile posibile | SD .. 1204 ..; SDGT1204PDR | |
| Greutate | Greutatea | 1,109 | lbs |
| Z | Numărul de dinți | 5 |
