Lamă întărită pentru debitare – Contra – G1041.32L-2T32GX24C
1.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,166 kg |
|---|---|
| Dimensiuni | 140 × 10 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 110 | mm |
A3 | Lungime funcțională | 110 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A8 | Adâncime de așchiere | 110 | mm |
B5 | Cantitate rezerve de reascuțire | 110 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 032L | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
C8 | Înălțimea cozii | 32 | mm |
C8 | Lățimea cozii | 8 | mm |
D7 | Masă (greutate) | 0,166 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | G1041.32L-2T32GX24C | |
J22 | Codificare produs | 769 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX241000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMW01C032L$$00 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,166 | kg |
Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF6 WSM33SSKU: GX24-1E200N02-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CF5 WSM33SSKU: GX24-1E250N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM43SSKU: GX24-1E200N02-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM33SSKU: GX24-1E200N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM23SSKU: GX24-1E200N02-CF5 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM43SSKU: GX24-1E200N02-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CE4 WKP23SSKU: GX24-1E250N02-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM33SSKU: GX24-1E200N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM23SSKU: GX24-1E200N02-CE4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CE4 WSM33SSKU: GX24-1E250N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-1E239N02-UF8 WSM23SSKU: GX24-1E239N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Bloc de strângere – SBN2520-32-KSKU: SBN2520-32-K1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Bloc de strângere – SBN3229-32-KSKU: SBN3229-32-K1.568,43 lei fără TVA - 1.897,80 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2020N-32-PSKU: G2661-2020N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2525N-32-PSKU: G2661-2525N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.16N-32-PSKU: G2661.16N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.20N-32-PSKU: G2661.20N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-3225N-32-PSKU: G2661-3225N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.12N-32-PSKU: G2661.12N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32L-045-PSKU: A2111-V40-32L-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32L-045-PSKU: A2111-V30-32L-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32L-080-PSKU: A2110-BT55-32L-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32L-083-PSKU: A2110-BT65-32L-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32L-080-PSKU: A2110-V40-32L-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32L-084-PSKU: A2110-V30-32L-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Şuruburi cu cap – FS2164SKU: FS216427,14 lei fără TVA - 32,84 lei cu TVA
Descriere

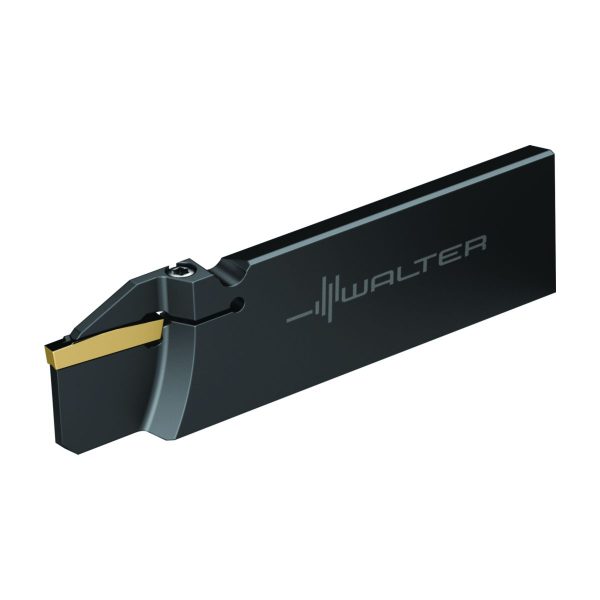

Lamă întărită pentru debitare – Contra G1041…C • metric • Stânga • GX24
Domenii de utilizare
Operații de debitare în condiții de spațiu îngust
Debitare în condiții de lungimi mari ale sculei în consolă
Prima alegere la utilizarea lamelor pentru debitare
Avantajele Dvs.
Durabilități și productivitate înalte
Tendință redusă de apariție a vibrațiilor datorită cozii întărite
Deviere mai redusă datorită corpului întărit al sculei

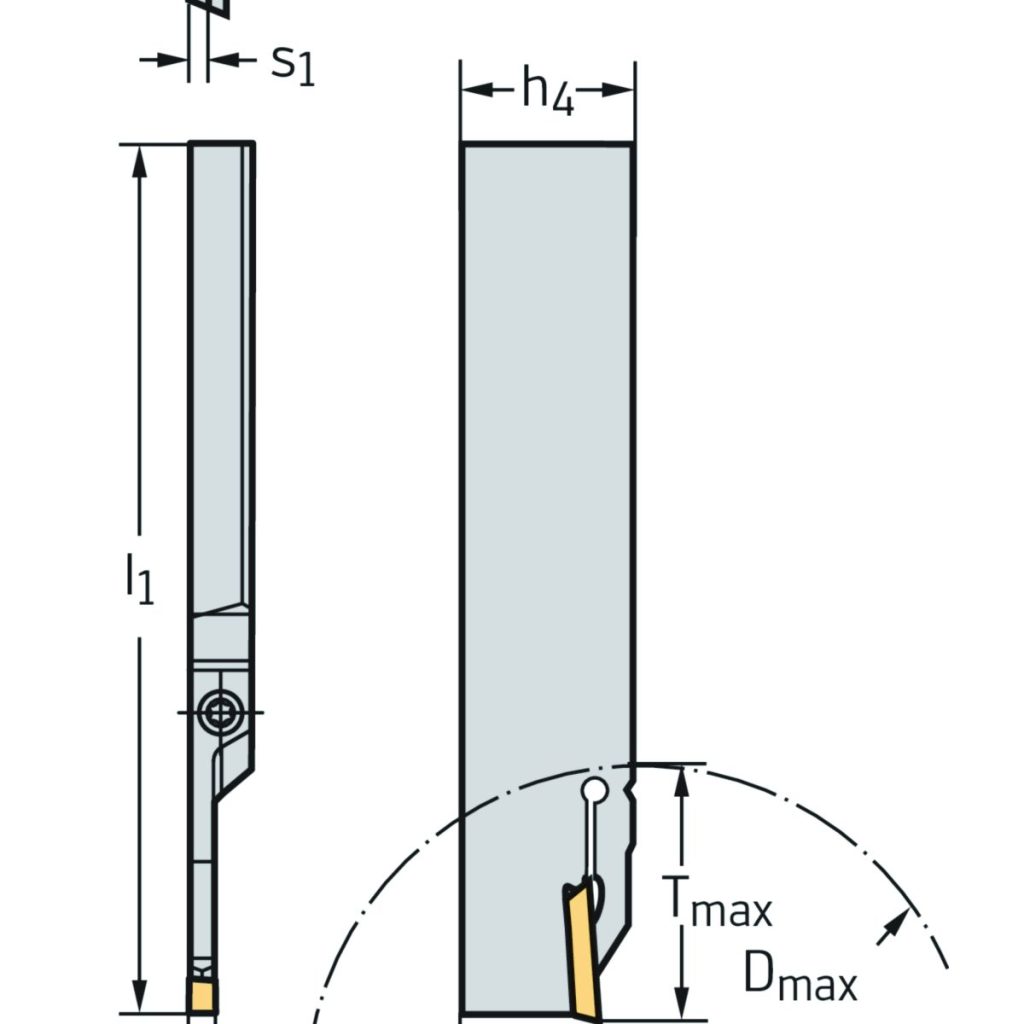

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 32 | mm |
| s | Lățimea plăcuței așchietoare | 2 | |
| D<sub>max</sub> | Diametru maxim de penetrare | 65 | mm |
| h<sub>4</sub> | Înălțimea cozii | 32 | mm |
| h<sub>1</sub> | înălțimea centrul | 24,6 | mm |
| l<sub>1</sub> | Lungimea totală | 110 | mm |
| Codificare | Codificare sculă | G1041.32L-2T32GX24C | |
| Tip | Plăcuțe amovibile posibile | GX24-1E2 .. | |
| s<sub>1</sub> | Lățimea corpului | 1,5 | mm |
