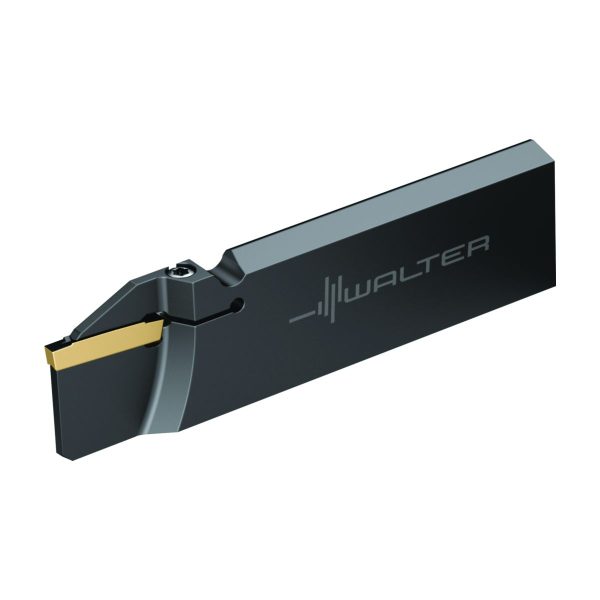

Lamă întărită pentru debitare – G1041.32L-3T32GX24
1.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,171 kg |
|---|---|
| Dimensiuni | 142 × 12 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 110 | mm |
A3 | Lungime funcțională | 110 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A8 | Adâncime de așchiere | 110 | mm |
B5 | Cantitate rezerve de reascuțire | 110 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 032L | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
C8 | Înălțimea cozii | 32 | mm |
C8 | Lățimea cozii | 8 | mm |
D7 | Masă (greutate) | 0,171 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | G1041.32L-3T32GX24 | |
J22 | Codificare produs | 772 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX242000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMW01C032L$$00 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,171 | kg |
Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CF6 WSM33SSKU: GX24-2E300L6-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF6 WSM33SSKU: GX24-2F300N02-CF6 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF5 WSM33SSKU: GX24-2F300N02-CF5 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CE4 WSM33SSKU: GX24-2F300N02-CE4 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CE4 WSM43SSKU: GX24-2F300N02-CE4 WSM43S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF5 WSM43SSKU: GX24-2F300N02-CF5 WSM43S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF6 WSM33SSKU: GX24-2E300R6-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CF6 WSM33SKU: GX24-2E300N020-CF6 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF6 WSM33SSKU: GX24-2E300N02-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF6 WSM43SSKU: GX24-2E300N02-CF6 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CK8 WK1SKU: GX24-2E300N02-CK8 WK1176,65 lei fără TVA - 213,75 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WSM33SSKU: GX24-2E300R6-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WKP23SSKU: GX24-2E300R6-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WSM43SSKU: GX24-2E300R6-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CF5 WSM33SSKU: GX24-2E300L6-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF5 WSM33SSKU: GX24-2E300R6-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF5 WSM43SSKU: GX24-2E300R6-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WKP23SSKU: GX24-2E300L6-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WSM43SSKU: GX24-2E300L6-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WSM33SSKU: GX24-2E300L6-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CF5 WSM33SKU: GX24-2E300N020-CF5 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM33SSKU: GX24-2E300N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM43SSKU: GX24-2E300N02-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N00-CF5 WSM33SSKU: GX24-2E300N00-CF5 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM23SSKU: GX24-2E300N02-CF5 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD6 WSM23SSKU: GX24-2E300N03-GD6 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD6 WSM33SSKU: GX24-2E300N03-GD6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CE4 WSM33SKU: GX24-2E300N020-CE4 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CE4 WPP23SKU: GX24-2E300N020-CE4 WPP23185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM43SSKU: GX24-2E300N02-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM33SSKU: GX24-2E300N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WKP23SSKU: GX24-2E300N02-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM23SSKU: GX24-2E300N02-CE4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N030-GD3 WSM33SKU: GX24-2E300N030-GD3 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WSM33SSKU: GX24-2E300N03-GD3 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WSM43SSKU: GX24-2E300N03-GD3 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WKP23SSKU: GX24-2E300N03-GD3 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- PCD – canelare și strunjire de copiere – GX24-2F300N15FS-M1 WDN10SKU: GX24-2F300N15FS-M1 WDN101.043,84 lei fără TVA - 1.263,05 lei cu TVA
- PCD – canelare și debitare – GX24-2F300N02FS-F1 WDN10SKU: GX24-2F300N02FS-F1 WDN101.043,84 lei fără TVA - 1.263,05 lei cu TVA
- CBN – canelare și debitare – GX24-2F300N02EM-1 WBS10SKU: GX24-2F300N02EM-1 WBS10594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și debitare – GX24-2F300N02TM-1 WBH20SKU: GX24-2F300N02TM-1 WBH20594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-2F300N15EM-1 WBS10SKU: GX24-2F300N15EM-1 WBS10594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-2F300N15TM-1 WBH20SKU: GX24-2F300N15TM-1 WBH20594,18 lei fără TVA - 718,96 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RD4 WSM33SSKU: GX24-2E318N16-RD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RD4 WSM33SSKU: GX24-2E300N15-RD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RD4 WKP23SSKU: GX24-2E318N16-RD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RD4 WKP23SSKU: GX24-2E300N15-RD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF8 WSM13SSKU: GX24-2E300N15-RF8 WSM13S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF8 WSM23SSKU: GX24-2E300N15-RF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RF8 WSM23SSKU: GX24-2E318N16-RF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF7 WSM23SSKU: GX24-2E300N15-RF7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF7 WSM13SSKU: GX24-2E300N15-RF7 WSM13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2F300N15-RF7 WSM13SSKU: GX24-2F300N15-RF7 WSM13S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2F300N03-UF4 WSM33SSKU: GX24-2F300N03-UF4 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD6 WSM23SSKU: GX24-2E300N03-UD6 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD6 WSM33SSKU: GX24-2E300N03-UD6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UA4 WKP33SSKU: GX24-2E300N03-UA4 WKP33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UA4 WKP13SSKU: GX24-2E300N03-UA4 WKP13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WSM33SSKU: GX24-2E300N03-UD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP13SSKU: GX24-2E300N03-UD4 WKP13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UD4 WKP23SSKU: GX24-2E318N03-UD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP33SSKU: GX24-2E300N03-UD4 WKP33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP23SSKU: GX24-2E300N03-UD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R04-VG7 WSM33SSKU: GX24-2E280R04-VG7 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R02-VG7 WSM33SSKU: GX24-2E280R02-VG7 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R02-VG7 WSM23SSKU: GX24-2E280R02-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R04-VG7 WSM23SSKU: GX24-2E280R04-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N02-UF8 WSM23SSKU: GX24-2E300N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N04-UF8 WSM23SSKU: GX24-2E300N04-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N02-UF8 WSM23SSKU: GX24-2E318N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280L02-VG7 WSM23SSKU: GX24-2E280L02-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N02-UF4 WSM33SSKU: GX24-2E300N02-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N030-UF4 WSM33SKU: GX24-2E300N030-UF4 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WSM33SSKU: GX24-2E318N03-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM43SSKU: GX24-2E300N03-UF4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WKP23SSKU: GX24-2E318N03-UF4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WSM43SSKU: GX24-2E318N03-UF4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM33SSKU: GX24-2E300N03-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WKP23SSKU: GX24-2E300N03-UF4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM23SSKU: GX24-2E300N03-UF4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Bloc de strângere – SBN2520-32-KSKU: SBN2520-32-K1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Bloc de strângere – SBN3229-32-KSKU: SBN3229-32-K1.568,43 lei fără TVA - 1.897,80 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2020N-32-PSKU: G2661-2020N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2525N-32-PSKU: G2661-2525N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.16N-32-PSKU: G2661.16N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.20N-32-PSKU: G2661.20N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-3225N-32-PSKU: G2661-3225N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.12N-32-PSKU: G2661.12N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32L-045-PSKU: A2111-V40-32L-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32L-045-PSKU: A2111-V30-32L-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32L-080-PSKU: A2110-BT55-32L-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32L-083-PSKU: A2110-BT65-32L-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32L-080-PSKU: A2110-V40-32L-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32L-084-PSKU: A2110-V30-32L-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2164SKU: FS216427,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Lamă întărită pentru debitare G1041 • metric • Stânga • GX24
Descriere unealtă
Lame de debitare: G1041..R/L cu coadă întărită
Domenii de utilizare
Operații de debitare în condiții de spațiu îngust
Debitare în condiții de lungimi mari ale sculei în consolă
Prima alegere la utilizarea lamelor pentru debitare
Avantajele Dvs.
Durabilități și productivitate înalte
Tendință redusă de apariție a vibrațiilor datorită cozii întărite
Deviere mai redusă datorită corpului întărit al sculei

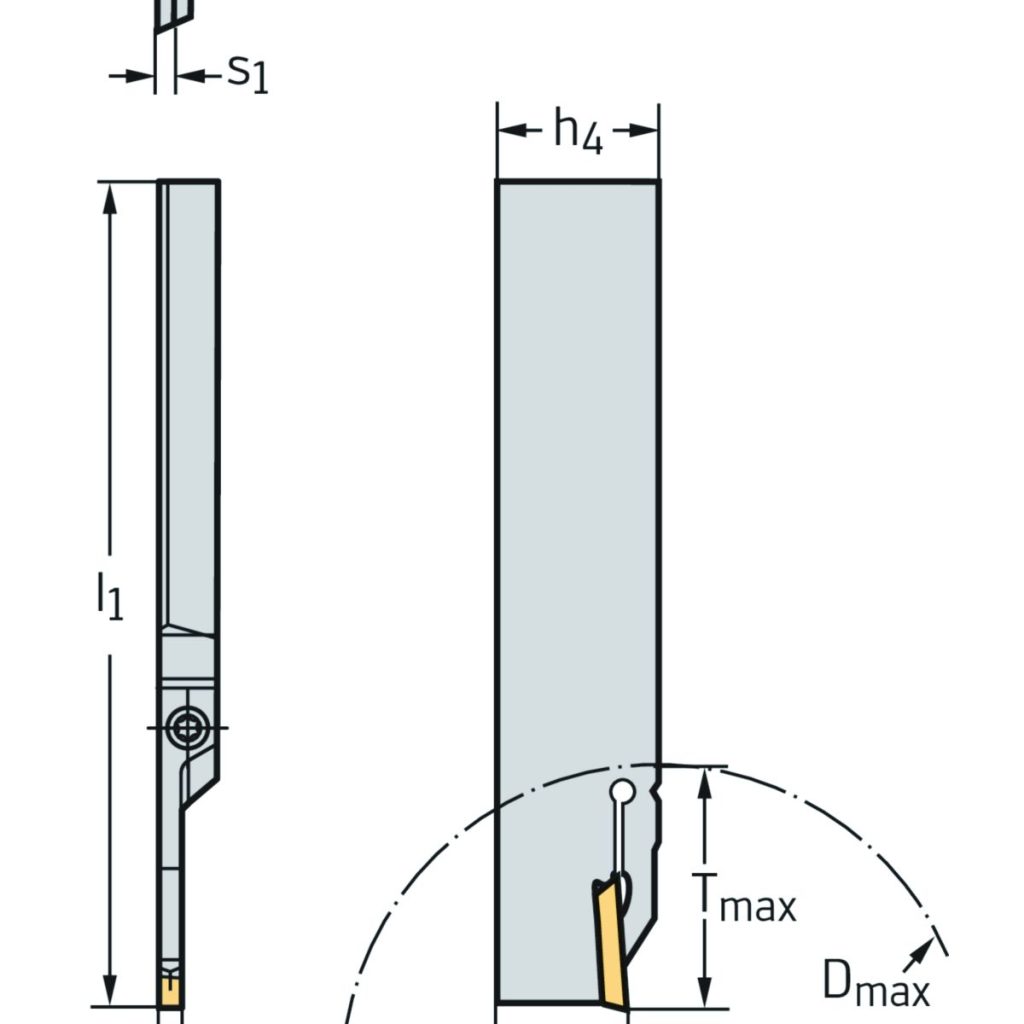

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 32 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| D<sub>max</sub> | Diametru maxim de penetrare | 65 | mm |
| h<sub>4</sub> | Înălțimea cozii | 32 | mm |
| h<sub>1</sub> | înălțimea centrul | 24,6 | mm |
| l<sub>1</sub> | Lungimea totală | 110 | mm |
| Codificare | Codificare sculă | G1041.32L-3T32GX24 | |
| Tip | Plăcuțe amovibile posibile | GX24-2E3 ..; GX24-2F3 .. | |
| s<sub>1</sub> | Lățimea corpului | 2,2 | mm |
