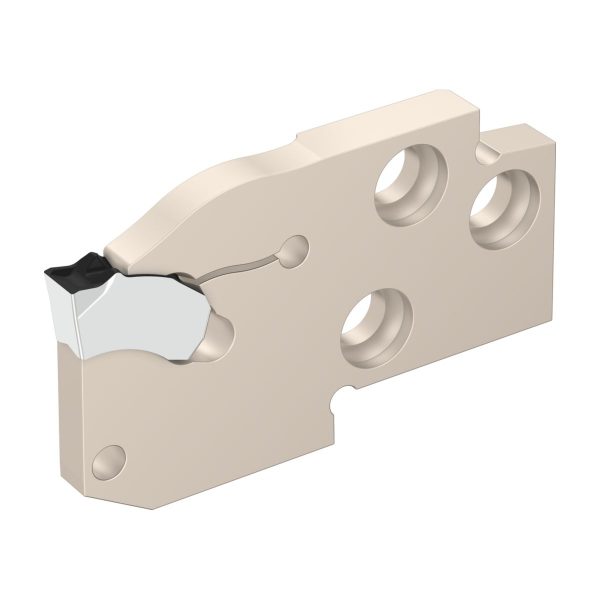

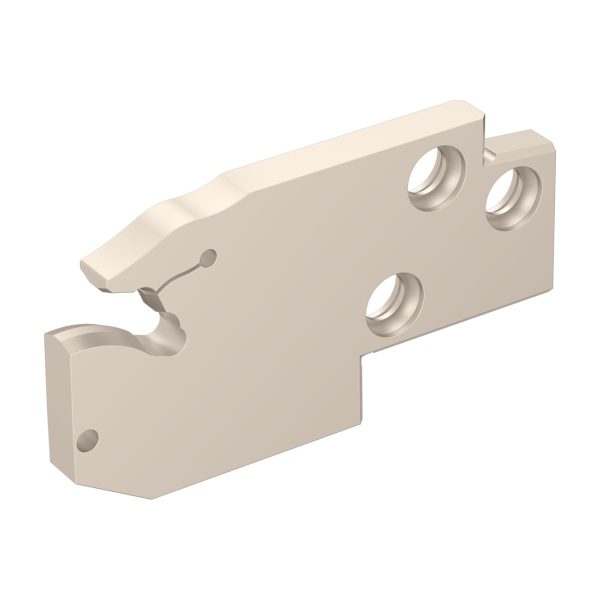

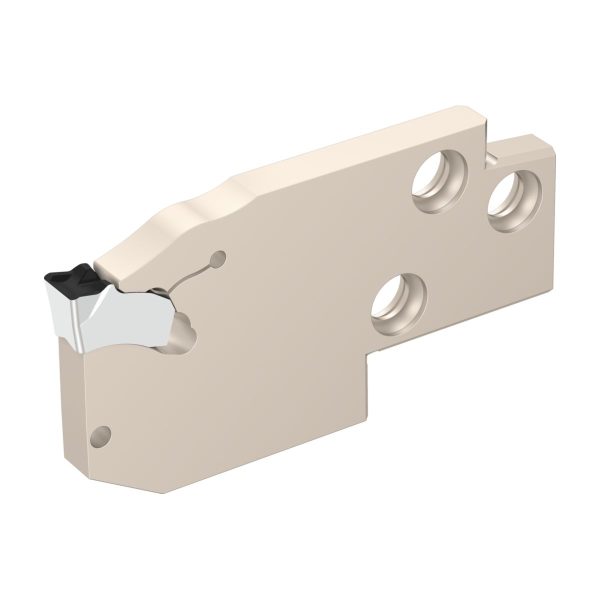

Modul de canelare – canelare radială – G2632-E25R-5T35SX
663,77 lei fără TVA - 803,16 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,070 kg |
|---|---|
| Dimensiuni | 90 × 15 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 62,75 | mm |
A3 | Lungime funcțională | 62,75 | mm |
A4 | Înălțime de funcționare | 20 | mm |
A8 | Adâncime de așchiere | 62,75 | mm |
B5 | Cantitate rezerve de reascuțire | 62,75 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMA | |
C12 | Formă adaptor, pe partea mașinii | 3 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | R025 | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
D7 | Lățimea cozii | 5,9 | mm |
D7 | Masă (greutate) | 0,07 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | G2632-E25R-5T35SX | |
J22 | Codificare produs | 5255 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SX005000******* | |
J6 | Codare loc de separare pe partea mașinii | PMA03CR025$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEA |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,07 | kg |
Canelare și debitare – plăcuțe amovibile – SX-5E500R6-CE4 WSM33GSKU: SX-5E500R6-CE4 WSM33G126,65 lei fără TVA - 153,25 lei cu TVA- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CK8 WK1SKU: SX-5E500N04-CK8 WK1120,66 lei fără TVA - 146,00 lei cu TVA
- Cuțit de strung – Modular – C5-MSS-E25R00SKU: C5-MSS-E25R002.548,03 lei fără TVA - 3.083,12 lei cu TVA
- Cuțit de strung – Modular – C4-MSS-E25R00SKU: C4-MSS-E25R002.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Cuțit de strung – Modular – C6-MSS-E25R00SKU: C6-MSS-E25R002.944,15 lei fără TVA - 3.562,42 lei cu TVA
- Cuțit de strung – Modular – MSS-E25R00-2525LSKU: MSS-E25R00-2525L1.011,72 lei fără TVA - 1.224,18 lei cu TVA
- Cuțit de strung – Modular – C5-MSS-E25L90SKU: C5-MSS-E25L902.548,03 lei fără TVA - 3.083,12 lei cu TVA
- Cuțit de strung – Modular – C4-MSS-E25L90SKU: C4-MSS-E25L902.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Cuțit de strung – Modular – MSS-E25L90-2525LSKU: MSS-E25L90-2525L1.011,72 lei fără TVA - 1.224,18 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N03-SE6 WSM33GSKU: SX-5E500N03-SE6 WSM33G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N03-SE6 WSM43GSKU: SX-5E500N03-SE6 WSM43G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CE4 WKP23GSKU: SX-5E500N04-CE4 WKP23G126,71 lei fără TVA - 153,32 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CE4 WSM43GSKU: SX-5E500N04-CE4 WSM43G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CE4 WSM33GSKU: SX-5E500N04-CE4 WSM33G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CE4 WSM33SSKU: SX-5E500N04-CE4 WSM33S126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CE4 WKP23SSKU: SX-5E500N04-CE4 WKP23S126,71 lei fără TVA - 153,32 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CF5 WSM43GSKU: SX-5E500N04-CF5 WSM43G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CF5 WSM33GSKU: SX-5E500N04-CF5 WSM33G126,65 lei fără TVA - 153,25 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-5E500N04-CF5 WSM33SSKU: SX-5E500N04-CF5 WSM33S126,65 lei fără TVA - 153,25 lei cu TVA
- Cheie – FS1494SKU: FS1494193,24 lei fără TVA - 233,82 lei cu TVA
Descriere
Modul de canelare – canelare radială G2632-E…R/L…-SX • metric • Dreapta • SX00
Descriere unealtă
Module de canelare G2632 pentru sisteme modulare de fixare a sculei Walter Cut MSS…
Domenii de utilizare
Canelare și debitare
Utilizare pe sisteme modulare de fixare a sculei cu coadă cu secțiune pătrată sau interfață Walter CaptoTM
Avantajele Dvs.
Utilizarea flexibilă a mai multor lățimi de canelare/module de canelare pe același suport de bază
Timpi de setare reduși
Costuri de inventar reduse

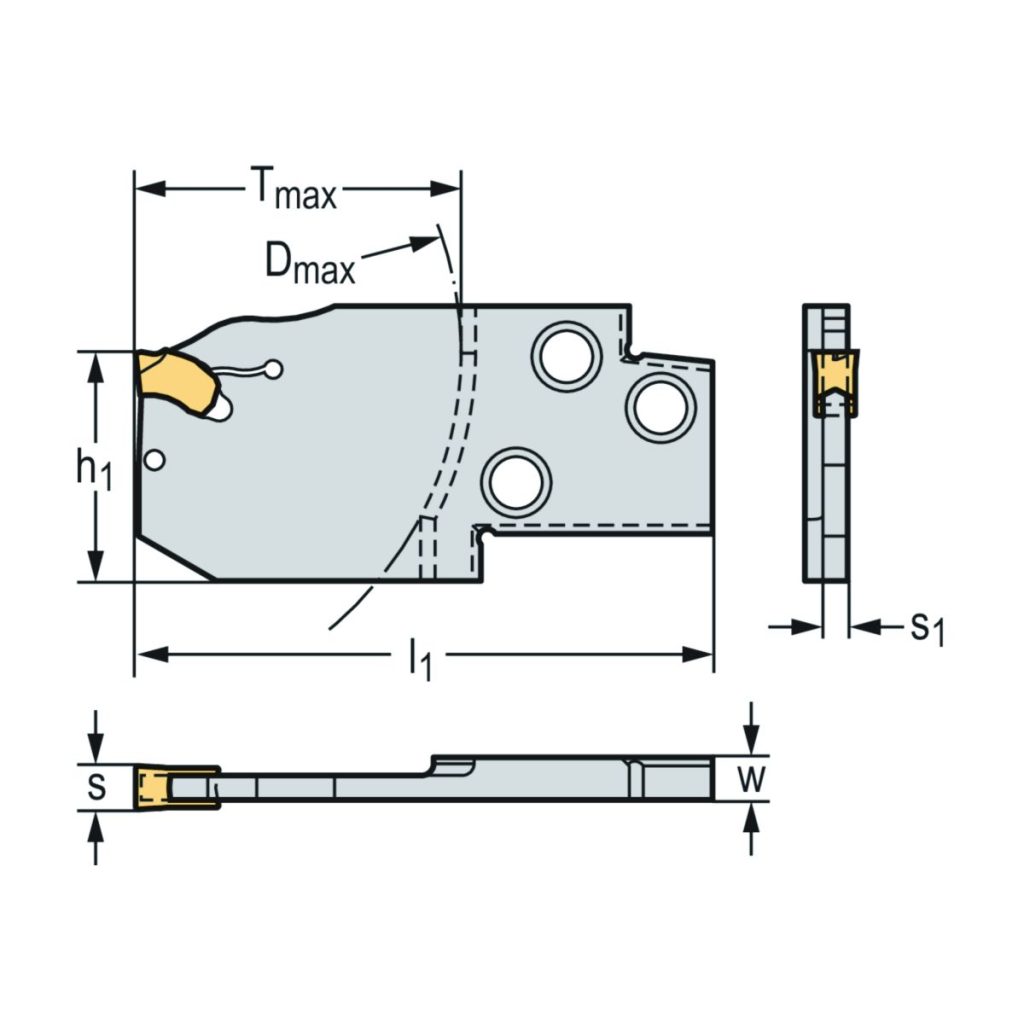

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| W | Lățimea cozii | 5,9 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 35 | mm |
| s | Lățimea plăcuței așchietoare | 5 | |
| D<sub>2</sub> | Diametru maxim de penetrare | 80 | mm |
| l<sub>1</sub> | Lungimea totală | 63 | mm |
| Codificare | Codificare sculă | G2632-E25R-5T35SX | |
| Tip | Plăcuțe amovibile posibile | SX-5E5 | |
| Mărime modul | Mărime modul | E25 | |
| s<sub>1</sub> | Lățimea corpului | 4,3 | mm |
