Informații suplimentare
| Greutate | 0,114 kg |
|---|---|
| Dimensiuni | 152 × 10 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 150 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A8 | Adâncime de așchiere | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
C8 | Înălțimea cozii | 32 | mm |
C8 | Lățimea cozii | 3,5 | mm |
D7 | Masă (greutate) | 0,011 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | N | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | G4042-32N-3T40DX18 | |
J22 | Codificare produs | 7841 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$DX183000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMW01C0320$$00 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,011 | kg |
Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RF8 WSM13GSKU: DX18-3E300N15-RF8 WSM13G224,83 lei fără TVA - 272,04 lei cu TVA- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RF8 WSM23GSKU: DX18-3E300N15-RF8 WSM23G224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RD4 WSM23GSKU: DX18-3E300N15-RD4 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RD4 WKP23GSKU: DX18-3E300N15-RD4 WKP23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RF7 WSM13GSKU: DX18-3E300N15-RF7 WSM13G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RD4 WSM33GSKU: DX18-3E300N15-RD4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – DX18-3E300N15-RF7 WSM23GSKU: DX18-3E300N15-RF7 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CK8 WN13SKU: DX18-3E300N02-CK8 WN13164,34 lei fără TVA - 198,85 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF6 WSM43GSKU: DX18-3E300N02-CF6 WSM43G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300L6-CE4 WSM33GSKU: DX18-3E300L6-CE4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF6 WSM33GSKU: DX18-3E300N02-CF6 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF6 WSM33SSKU: DX18-3E300N02-CF6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM43GSKU: DX18-3E300N02-CF5 WSM43G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM13GSKU: DX18-3E300N02-CF5 WSM13G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF6 WSM43SSKU: DX18-3E300N02-CF6 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM23GSKU: DX18-3E300N02-CF5 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM33GSKU: DX18-3E300N02-CF5 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM43SSKU: DX18-3E300N02-CF5 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM33SSKU: DX18-3E300N02-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CF5 WSM23SSKU: DX18-3E300N02-CF5 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WKP23GSKU: DX18-3E300N02-CE4 WKP23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R6-CE4 WSM33GSKU: DX18-3E300R6-CE4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM23GSKU: DX18-3E300N02-CE4 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM43GSKU: DX18-3E300N02-CE4 WSM43G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM33SSKU: DX18-3E300N02-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM33GSKU: DX18-3E300N02-CE4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM23SSKU: DX18-3E300N02-CE4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WSM43SSKU: DX18-3E300N02-CE4 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N02-CE4 WKP23SSKU: DX18-3E300N02-CE4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R15-CF6 WSM33GSKU: DX18-3E300R15-CF6 WSM33G190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R6-CF6 WSM33GSKU: DX18-3E300R6-CF6 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R15-CF5 WSM33GSKU: DX18-3E300R15-CF5 WSM33G190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R6-CF5 WSM33GSKU: DX18-3E300R6-CF5 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R7-CF5 WSM33GSKU: DX18-3E300R7-CF5 WSM33G190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300R6-CF5 WSM33SSKU: DX18-3E300R6-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300L6-CF6 WSM33GSKU: DX18-3E300L6-CF6 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300L15-CF5 WSM33GSKU: DX18-3E300L15-CF5 WSM33G190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300L6-CF5 WSM33GSKU: DX18-3E300L6-CF5 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300L7-CF5 WSM33GSKU: DX18-3E300L7-CF5 WSM33G190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3F300N02-CE4 WSM33GSKU: DX18-3F300N02-CE4 WSM33G115,84 lei fără TVA - 140,17 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3F300N02-CF5 WSM33GSKU: DX18-3F300N02-CF5 WSM33G115,84 lei fără TVA - 140,17 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N03-GD6 WSM23GSKU: DX18-3E300N03-GD6 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N03-GD6 WSM33GSKU: DX18-3E300N03-GD6 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N03-GD3 WKP23GSKU: DX18-3E300N03-GD3 WKP23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N03-GD3 WKP23SSKU: DX18-3E300N03-GD3 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – DX18-3E300N03-GD3 WSM33GSKU: DX18-3E300N03-GD3 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM13GSKU: DX18-3E300N03-UF4 WSM13G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WKP23GSKU: DX18-3E300N03-UF4 WKP23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM23GSKU: DX18-3E300N03-UF4 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM43GSKU: DX18-3E300N03-UF4 WSM43G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM33GSKU: DX18-3E300N03-UF4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WKP23SSKU: DX18-3E300N03-UF4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM33SSKU: DX18-3E300N03-UF4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UF4 WSM23SSKU: DX18-3E300N03-UF4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UA4 WKP13GSKU: DX18-3E300N03-UA4 WKP13G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UA4 WKP33GSKU: DX18-3E300N03-UA4 WKP33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UA4 WKP13SSKU: DX18-3E300N03-UA4 WKP13S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UA4 WKP33SSKU: DX18-3E300N03-UA4 WKP33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UD4 WKP23GSKU: DX18-3E300N03-UD4 WKP23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UD4 WKP23SSKU: DX18-3E300N03-UD4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N03-UD4 WSM33GSKU: DX18-3E300N03-UD4 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N02-UF7 WSM23GSKU: DX18-3E300N02-UF7 WSM23G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N02-UF7 WSM33GSKU: DX18-3E300N02-UF7 WSM33G172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E300N02-UF8 WSM23GSKU: DX18-3E300N02-UF8 WSM23G224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E325N01-UF8 WSM23GSKU: DX18-3E325N01-UF8 WSM23G224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – DX18-3E318N02-UF8 WSM23GSKU: DX18-3E318N02-UF8 WSM23G224,83 lei fără TVA - 272,04 lei cu TVA
- Bloc de strângere – SBN2520-32-KSKU: SBN2520-32-K1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Bloc de strângere – SBN3229-32-KSKU: SBN3229-32-K1.568,43 lei fără TVA - 1.897,80 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2020N-32-PSKU: G2661-2020N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2525N-32-PSKU: G2661-2525N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.16N-32-PSKU: G2661.16N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.20N-32-PSKU: G2661.20N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-3225N-32-PSKU: G2661-3225N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.12N-32-PSKU: G2661.12N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32L-045-PSKU: A2111-V40-32L-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32L-045-PSKU: A2111-V30-32L-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32R-045-PSKU: A2111-V30-32R-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32R-045-PSKU: A2111-V40-32R-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32R-080-PSKU: A2110-BT55-32R-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32L-080-PSKU: A2110-BT55-32L-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32L-083-PSKU: A2110-BT65-32L-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32R-083-PSKU: A2110-BT65-32R-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32R-080-PSKU: A2110-V40-32R-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32L-080-PSKU: A2110-V40-32L-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32L-084-PSKU: A2110-V30-32L-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32R-084-PSKU: A2110-V30-32R-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Cheie – FS1494SKU: FS1494193,24 lei fără TVA - 233,82 lei cu TVA
Descriere

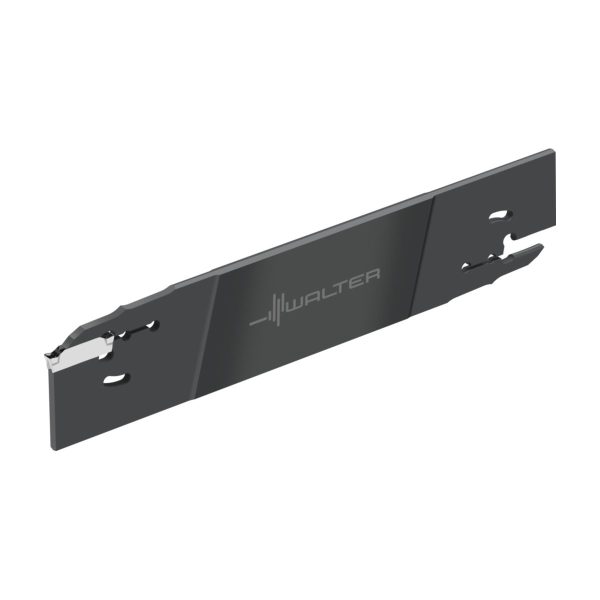

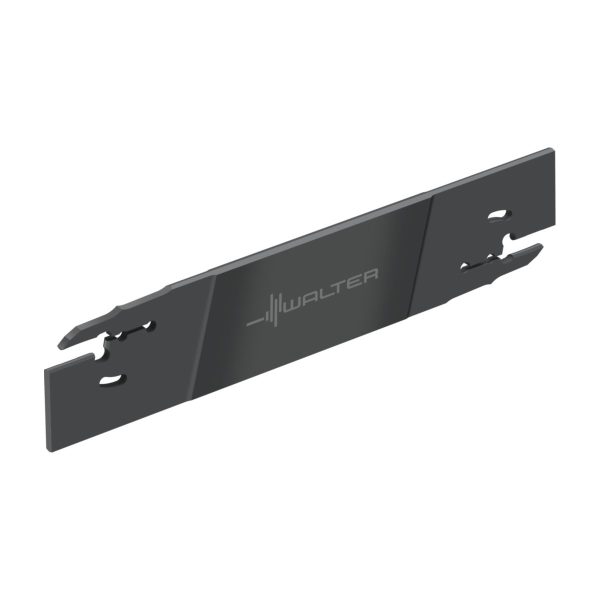

Lamă de debitare adâncă G4042…N • metric • Neutru • DX18
Descriere unealtă
Soluție nouă de autostrângere: contact perfect în 4 puncte în locașul plăcuței
Domenii de utilizare
Canelare și debitare în spații înguste
Avantajele Dvs.
Fiabilitate maximă datorită deflexiei reduse a plăcuțelor de canelare datorită corpului întărit al sculei și strângerii pe formă DX
Rentabilitate economică mare datorită celor 2 muchii așchietoare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 3,5 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 40 | mm |
| D<sub>max</sub> | Diametru maxim de penetrare | 80 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| h<sub>4</sub> | Înălțimea cozii | 32 | mm |
| h<sub>1</sub> | înălțimea centrul | 21 | mm |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| Codificare | Codificare sculă | G4042-32N-3T40DX18 | |
| Tip | Plăcuțe amovibile posibile | DX18-3E3 ..; DX18-3F3 .. | |
| s<sub>1</sub> | Lățimea corpului | 2,4 | mm |
