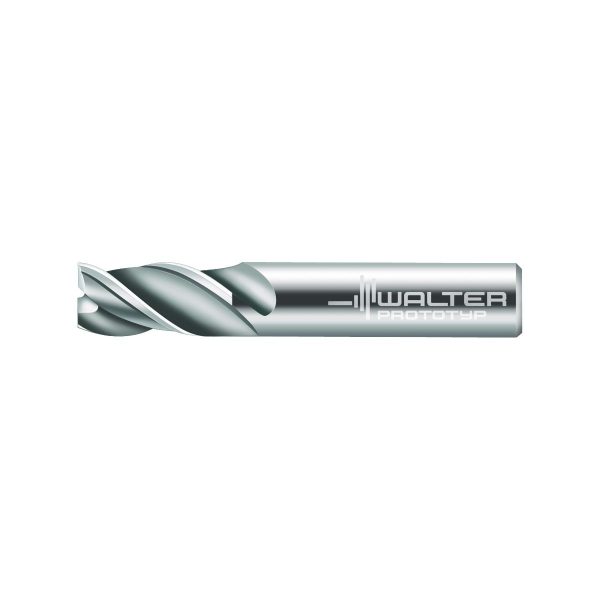

Freze cilindro-frontale/de canelare din carbură metalică - H302914-12 - imagine 1

Freze cilindro-frontale/de canelare din carbură metalică – H302914-12

Freze cilindro-frontale/de canelare din carbură metalică – H302914-3
Freze cilindro-frontale din carbură metalică – H3023138-12-1.5

1.070,60 lei fără TVA - 1.295,43 lei cu TVA

Numărul articolului: 5082292Familie produs: 1H302914 SKU: H302914-12 EAN: 4042446062194 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,123 kg
Dimensiuni 88 × 21 mm
Domeniu de utilizare

Lungime în consolă

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Protostar® GP, Multiflute, N 45
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)22mm
B2
Lungimea muchiei așchietoare, max.22mm
B3
Lungime în consolă38mm
B4
Lungime utilă83mm
B5
Cantitate rezerve de reascuțire83mm
B6
Lungime cap38mm
B71
Lungime funcțională83mm
B9
Lungime gât22
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,123kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.20°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei45°
G2
Lățime fațetă de colț0,1mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolH302914-12
J22
Număr articol5981
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă38mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.22mm
BD
Diametrul corpului12mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$06
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorUNBESCHICH
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LF
Lungime funcțională83mm
LS
Lungime coadă45mm
LU
Lungime utilă22mm
OAL
Cantitate rezerve de reascuțire83mm
OHX
Lungime în consolă38mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.20°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineH302914
ULDR
Usable length diameter ratio1,833
WT
Masă (greutate)0,123kg
XYWD
xyw plane distance-83mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale/de canelare din carbură metalică H302914 • Protostar® • coadă DIN 6535 HA • metric • flute helix angle 45° • center cutting capability • Dc=12mm • Z=3

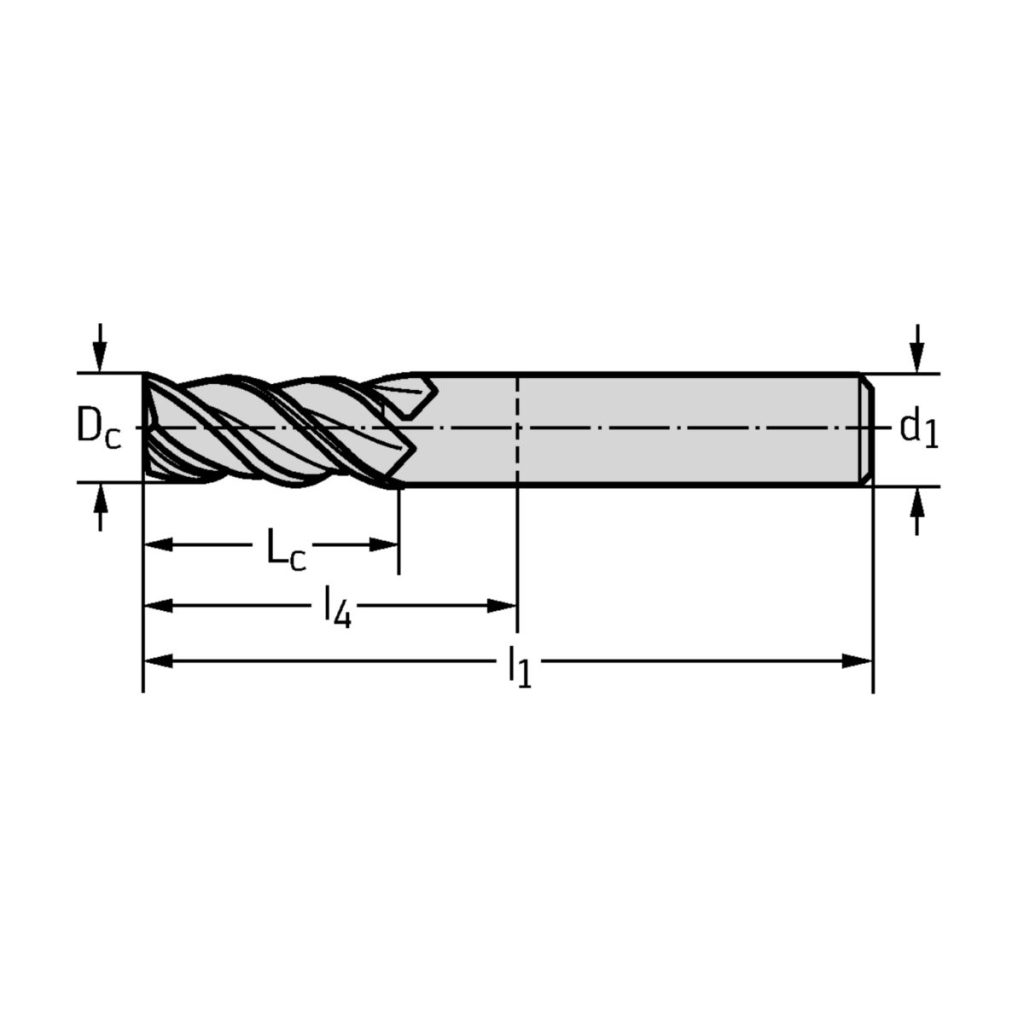

DenumireDescriereValoareUnitate
l<sub>11</sub>Lățimea fațetei de colț0,1mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
CodificareCodificare sculăH302914-12
ZNumărul de dinți3
