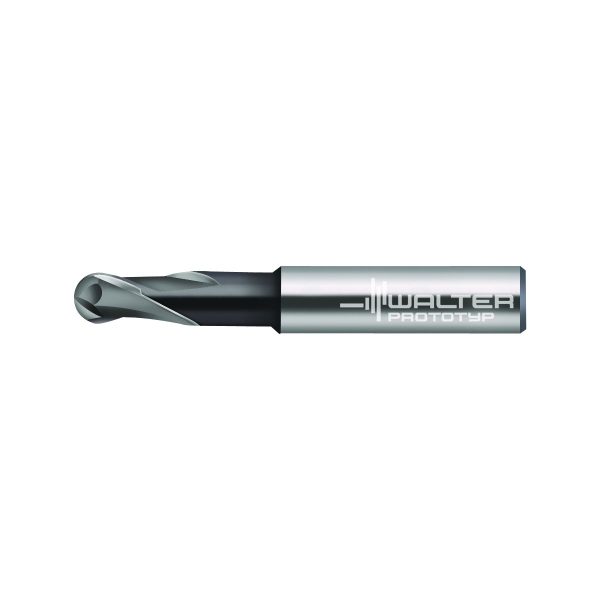

Freze de copiere din carbură metalică - H8004028-6 - imagine 1

Freze de copiere din carbură metalică – H8004028-6

Freze de copiere din carbură metalică – H8004028-5
Freze de copiere din carbură metalică – H8004028-8

963,54 lei fără TVA - 1.165,88 lei cu TVA

PMKNSHO
●●
Numărul articolului: 5150766Familie produs: 1H8004028 SKU: H8004028-6 EAN: 4042446144944 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,043 kg
Dimensiuni 93 × 14 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică H8004028
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)5,9mm
A5
Diametrul gâtului5,9mm
B2
Lungimea muchiei așchietoare, max.6mm
B3
Lungime în consolă24mm
B4
Lungime utilă24mm
B5
Cantitate rezerve de reascuțire63mm
B6
Lungime cap27mm
B71
Lungime funcțională63mm
B9
Lungime gât23,913
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă36mm
D6
Turație, maximă1916081/min
D7
Masă (greutate)0,043kg
E2
Unghi de degajare lateral-5,5°
E3
Unghi axial de așchiere1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTAX
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolH8004028-6
J22
Codificare produs6092
J3
Siglă companieW
J6
Siglă companieZYL01F8000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului5,9mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)6mm
DN
Diametrul gâtului5,9mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-5,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională63mm
LS
Lungime coadă36mm
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă27mm
PHI
Phi0°
RE
Rază la colț3mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă1916081/min
TSYC
Identificator imagineH8004028
ULDR
Usable length diameter ratio4
WT
Masă (greutate)0,043kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de copiere din carbură metalică H8004028 • Protostar® Ultra • coadă DIN 6535 HA • TAX • metric • flute helix angle 30° • Dc=6mm • R=3mm • Z=2

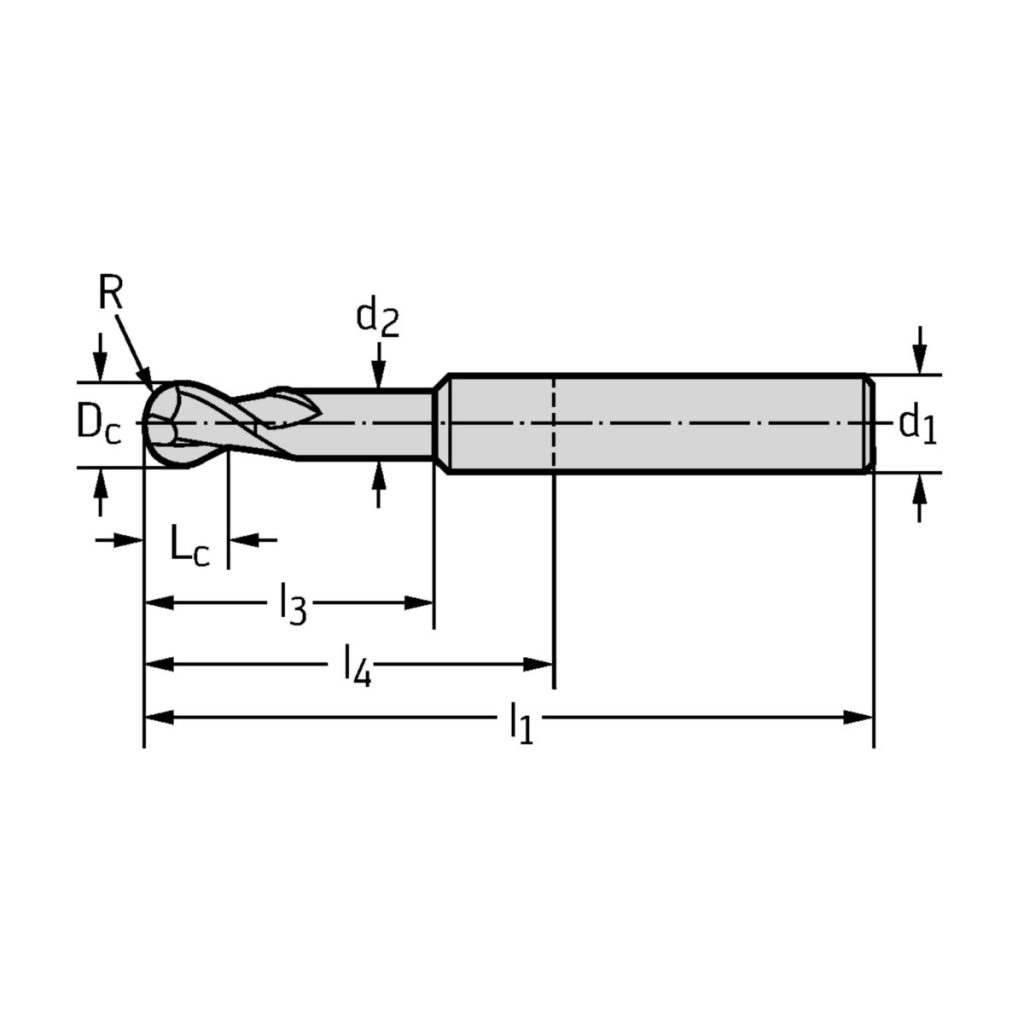

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare6mm
d<sub>1</sub>Diametrul de îmbinare8mm
d<sub>2</sub>Diametrul corpului5,9mm
l<sub>3</sub>Lungime utilă24mm
l<sub>1</sub>Lungimea totală63mm
l<sub>4</sub>Lungimea funcțională27mm
CodificareCodificare sculăH8004028-6
RRază3mm
ZNumărul de dinți2
