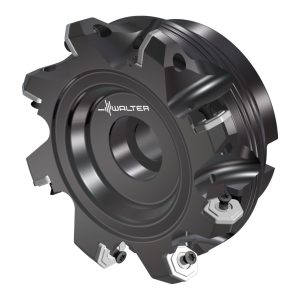

Freze frontale heptagon - M3024-100-B32-08-04 - imagine 2
Freze frontale heptagon - M3024-100-B32-08-04 - imagine 3

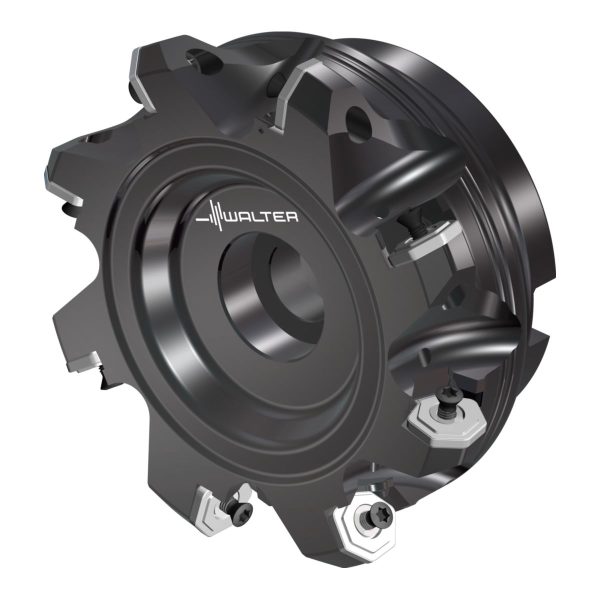

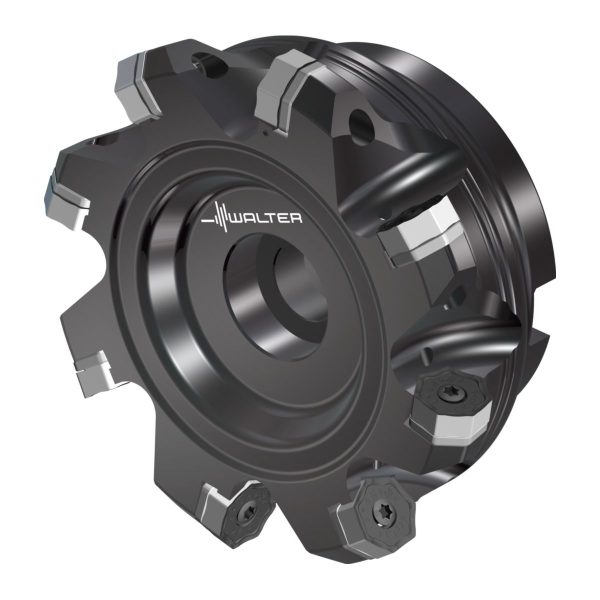

Freze frontale heptagon – M3024-100-B32-08-04

Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024-080-B27-07-04
Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024-125-B40-08-04

6.091,71 lei fără TVA - 7.370,97 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6768417Familie produs: M3024 SKU: M3024-100-B32-08-04 UPC: 0780391724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,959 kg
Dimensiuni 148 × 82 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M3024 pt. tip plăcuţă XNMU0705..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)109,8mm
A2
Diametru muchie așchietoare 2109,8mm
A3
Diametrul corpului108,222mm
A4
Diametrul butucului26mm
A5
Diametru de teșire, gaură de montaj26mm
B2
Adâncime de așchiere4mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj17mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă78001/min
D7
Masă (greutate)1,867kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,2mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3024-100-B32-08-04
J22
Codificare produs5145
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$XN0705**3N*AN**
J42
Codificare plăcuță așchietoare, poz. AXNGU 07 05 08
J45
Codificare plăcuță așchietoare, poz. AXNGU 07 05 08
J6
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4mm
BD
Diametrul corpului108,222mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCX
Diametru muchie așchietoare 2109,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare1400
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă78001/min
SC
Insert shape codeX
SSC
Insert seat size code7
TSYC
Identificator imagineM3024-B1-04
ULDR
Usable length diameter ratio1,098
WT
Masă (greutate)1,867kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

Freze frontale heptagon M3024 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • XN .. 0705 .. • Dc=100mm • Z=8

Descriere unealtă

Freze frontale Walter BLAXX 45° M3024
Protecție la coroziune și uzură prin tratamentul special al suprafeței Walter BLAXX

Domenii de utilizare

Frezare plană în toate materialele din oțel și fontă, precum și în oțeluri inoxidabile
Perfect pentru prelucrarea pieselor în producția de masă, de exemplu, turbocompresoare
Domenii de utilizare: Industria constructoare de mașini și alte ramuri

Avantajele Dvs.

Eficiență economică ridicată chiar și pe mașini cu putere redusă
Așchiere lină și volum mare de așchii îndepărtate datorită geometriei pozitive a muchiei așchietoare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile
Plăcuța de așezare din carbură metalică permite o așezare optimă și un avans mare pe dinte

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare4mm
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
D<sub>a</sub>Diametrul maxim de tăiere109,8mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăM3024-100-B32-08-04
TipPlăcuțe amovibile posibileXN . U0705 ..; XNGX0705ANN
GreutateGreutatea1,87kg
ZNumărul de dinți8
Nr. PlăcuțeNumărul de plăcuțe amovibile8
